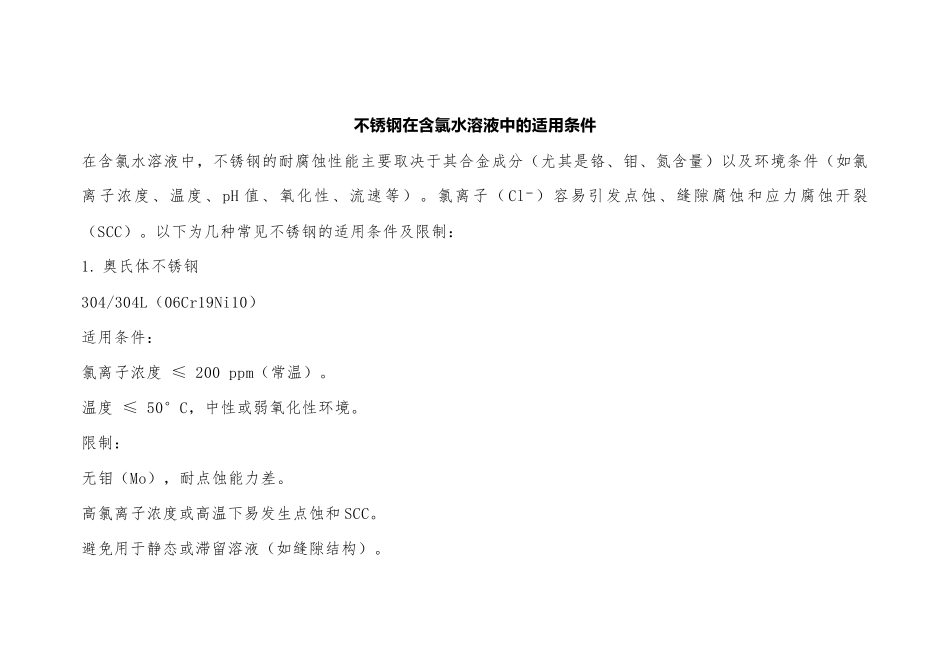

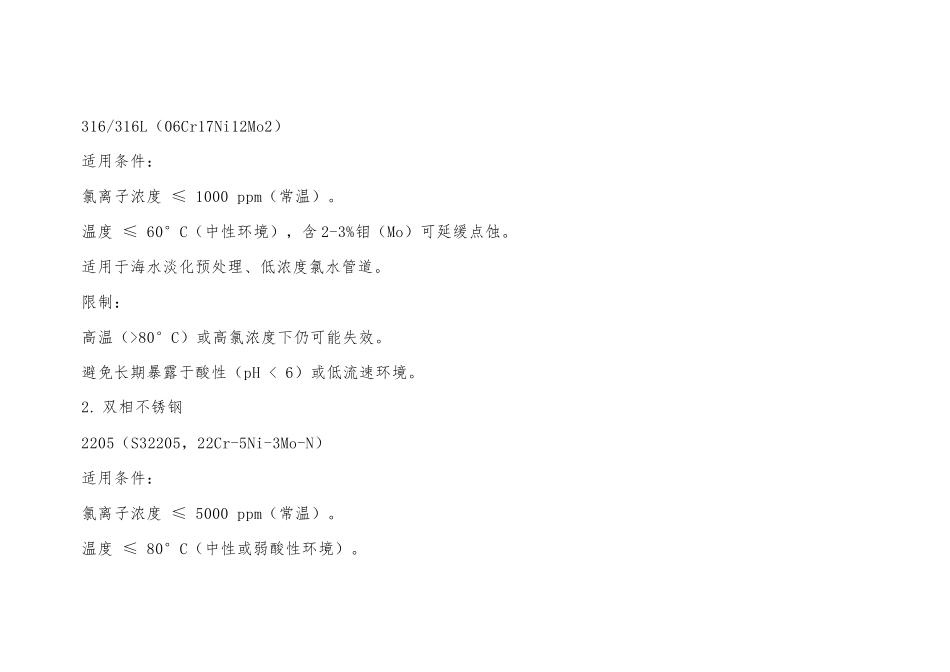

不锈钢在含氯水溶液中的适用条件在含氯水溶液中，不锈钢的耐腐蚀性能主要取决于其合金成分（尤其是铬、钼、氮含量）以及环境条件（如氯离子浓度、温度、pH 值、氧化性、流速等）。氯离子（ Cl⁻）容易引发点蚀、缝隙腐蚀 和应力腐蚀开裂（SCC）。以下为几种常见不锈钢的适用条件及限制：1. 奥氏体不锈钢304/304L（06Cr19Ni10）适用条件：氯离子浓度 ≤ 200 ppm（常温）。温度 ≤ 50°C，中性或弱氧化性环境。限制：无钼（Mo），耐点蚀能力差。高氯离子浓度或高温下易发生点蚀和 SCC。避免用于静态或滞留溶液（如缝隙结构）。316/316L（06Cr17Ni12Mo2）适用条件：氯离子浓度 ≤ 1000 ppm（常温）。温度 ≤ 60°C（中性环境），含 2-3%钼（Mo）可延缓点蚀。适用于海水淡化预处理、低浓度氯水管道。限制：高温（>80°C）或高氯浓度下仍可能失效。避免长期暴露于酸性（pH < 6）或低流速环境。2. 双相不锈钢2205（S32205，22Cr-5Ni-3Mo-N）适用条件：氯离子浓度 ≤ 5000 ppm（常温）。温度 ≤ 80°C（中性或弱酸性环境）。高铬（22%）、钼（3%）和氮（0.15%）显著提升耐点蚀能力。适用于海水冷却系统、化工设备。限制：高温（>90°C）可能引发 SCC。焊接需控制热输入以避免 σ 相析出。2507（S32750，25Cr-7Ni-4Mo-N）适用条件：氯离子浓度 ≤ 10,000 ppm（常温）。温度 ≤ 100°C（中性环境）。超高钼（4%）和氮（0.3%）耐蚀性优于 2205。适用于海水高压管道、脱盐设备。限制：成本较高，加工难度大。需避免长期暴露于强还原性酸性环境。3. 超级奥氏体不锈钢904L（00Cr20Ni25Mo4.5Cu）适用条件：氯离子浓度 ≤ 20,000 ppm（常温）。温度 ≤ 120°C（中性或弱酸性环境）。高钼（4.5%）和铜（1.5%）增强耐蚀性。适用于化工反应器、高温含氯介质。限制：成本极高，需严格评估经济性。254SMO（S31254，20Cr-18Ni-6Mo-N）适用条件：氯离子浓度 ≤ 50,000 ppm（常温）。温度 ≤ 150°C（中性环境）。超高钼（6%）和氮（0.2%）耐点蚀能力接近镍基合金。适用于海水淡化蒸发器、高氯废水处理。限制：对硫化物敏感（如 H₂S 可能引发腐蚀）。4. 铁素体/马氏体不锈钢430（10Cr17）不推荐用于含氯环境：无钼，铬含量低（17%），极易发生点蚀和 SCC。仅适用于干燥或极低氯离子浓度（<50 ppm）环境。17-4PH（05Cr17Ni4Cu4Nb）限制：高硬度但耐氯离子腐蚀性差，仅限短期暴露于低氯环境。选材关键因素氯离子浓度：浓...
