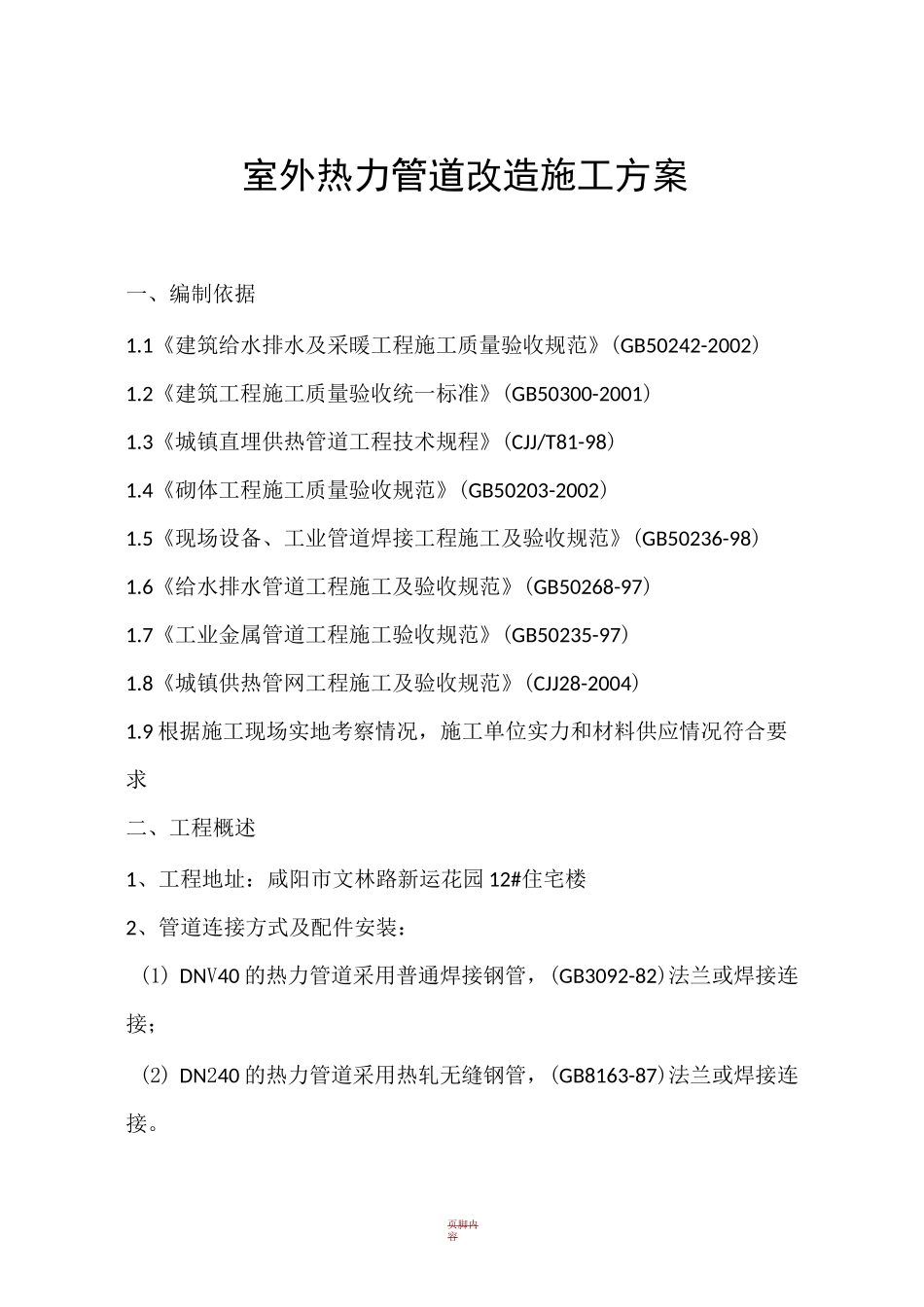

页脚内容室外热力管道改造施工方案一、编制依据1.1《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)1.2《建筑工程施工质量验收统一标准》(GB50300-2001)1.3《城镇直埋供热管道工程技术规程》(CJJ/T81-98)1.4《砌体工程施工质量验收规范》(GB50203-2002)1.5《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98)1.6《给水排水管道工程施工及验收规范》(GB50268-97)1.7《工业金属管道工程施工验收规范》(GB50235-97)1.8《城镇供热管网工程施工及验收规范》(CJJ28-2004)1.9 根据施工现场实地考察情况，施工单位实力和材料供应情况符合要求二、工程概述1、工程地址：咸阳市文林路新运花园 12#住宅楼2、管道连接方式及配件安装：(1) DNV40 的热力管道采用普通焊接钢管，(GB3092-82)法兰或焊接连接；(2) DN240 的热力管道采用热轧无缝钢管，(GB8163-87)法兰或焊接连接。页脚内容主控项目1.1.1 平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据系统要求进行调试，并作出标志。检验方法:对照设计图纸及产品合格证，并现场观察调试结果。1.1.2 直埋无补偿供热管道预热伸长及三通加固应符合设计要求。回填前应注意检查预制保温层外壳及接口的完好性。回填应按设计要求进行。检验方法:回填前现场验核和观察。1.1.3 补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。管道固定支架的位置和构造必须符合设计要求。检验方法:对照图纸，并查验预拉伸记录。1.1.4 检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。检验方法:对照图纸，观察检查。1.1.5 直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。检验方法:对照图纸，观察检查。一般项目1.1.6 管道水平敷设其坡度应符合设计要求。检验方法:对照图纸，用水准仪（水平尺）、拉线和尺量检查。1.1.7 除污器构造应符合设计要求，安装位置和方向应正确。管网冲洗页脚内容后应清除内部污物。页脚内容检验方法:打开清扫口检查。1.1.8 室外供热管道安装的允许偏差应符合表 1.1.8 的规定表 4.2.8 室外供热管道安装的允许偏差和检验方法项次项目允许偏差检验方法1坐标(mm)敷设在沟槽内及架空20用水准仪(水平尺)、直尺、拉线埋地502标咼(mm)敷设在沟槽内及架空±10尺量检杳埋地土 153水平管道纵、横方向弯曲每 1m管...
