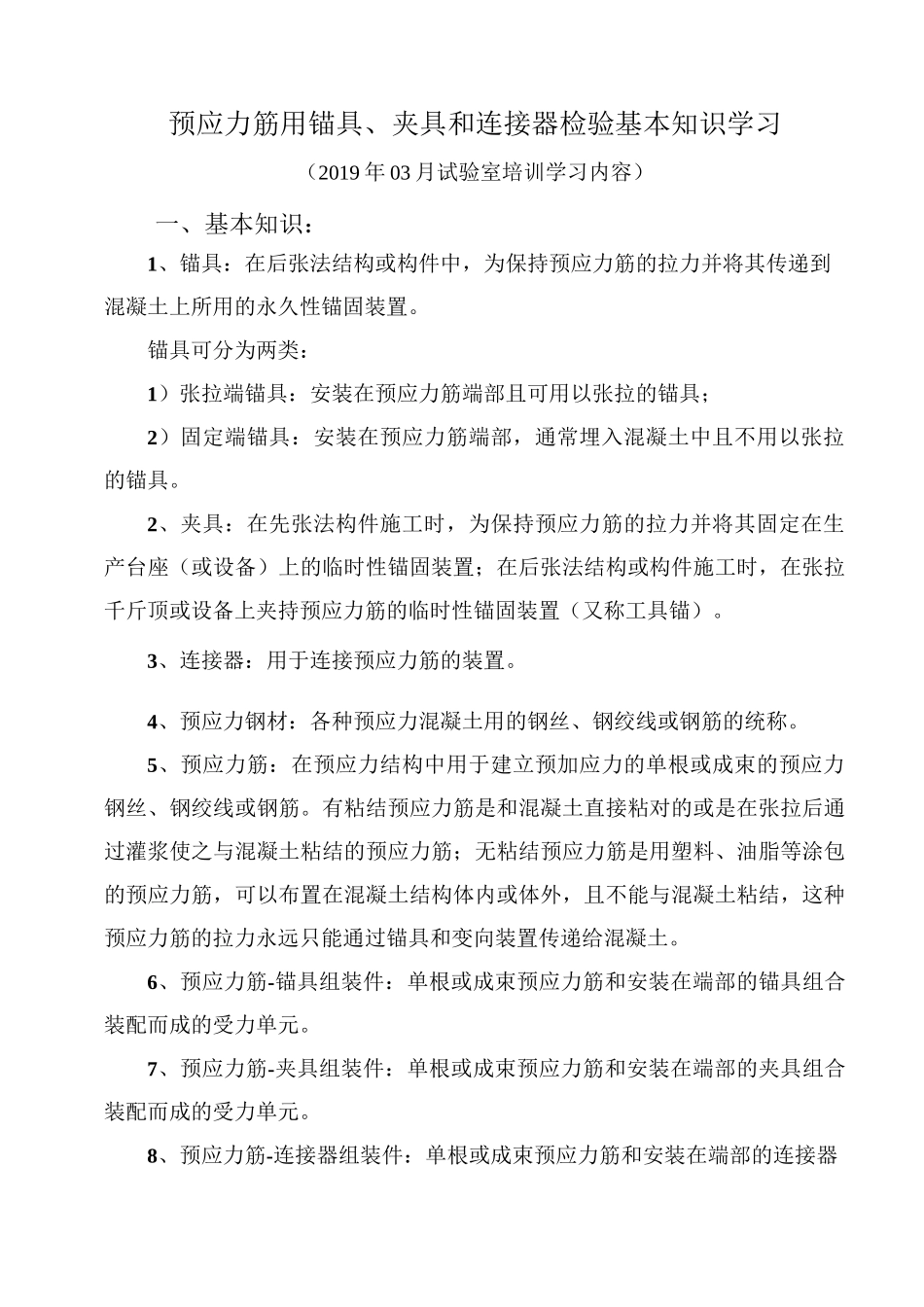

预应力筋用锚具、夹具和连接器检验基本知识学习（2019 年 03 月试验室培训学习内容）一、基本知识：1、锚具：在后张法结构或构件中，为保持预应力筋的拉力并将其传递到混凝土上所用的永久性锚固装置。锚具可分为两类：1）张拉端锚具：安装在预应力筋端部且可用以张拉的锚具；2）固定端锚具：安装在预应力筋端部，通常埋入混凝土中且不用以张拉的锚具。2、夹具：在先张法构件施工时，为保持预应力筋的拉力并将其固定在生产台座（或设备）上的临时性锚固装置；在后张法结构或构件施工时，在张拉千斤顶或设备上夹持预应力筋的临时性锚固装置（又称工具锚）。3、连接器：用于连接预应力筋的装置。4、预应力钢材：各种预应力混凝土用的钢丝、钢绞线或钢筋的统称。5、预应力筋：在预应力结构中用于建立预加应力的单根或成束的预应力钢丝、钢绞线或钢筋。有粘结预应力筋是和混凝土直接粘对的或是在张拉后通过灌浆使之与混凝土粘结的预应力筋；无粘结预应力筋是用塑料、油脂等涂包的预应力筋，可以布置在混凝土结构体内或体外，且不能与混凝土粘结，这种预应力筋的拉力永远只能通过锚具和变向装置传递给混凝土。6、预应力筋-锚具组装件：单根或成束预应力筋和安装在端部的锚具组合装配而成的受力单元。7、预应力筋-夹具组装件：单根或成束预应力筋和安装在端部的夹具组合装配而成的受力单元。8、预应力筋-连接器组装件：单根或成束预应力筋和安装在端部的连接器组合装配而成的受力单元。9、内缩：预应力筋在锚固过程中，由于锚具各零件之间、锚具与预应力筋之间的相对位移和局部塑性变形所产生的预应力筋的回缩现象。回缩长度与锚具构造和张拉锚固工艺有关。10、预应力筋-锚具组装件的实测极限拉力：预应力筋-锚具组装件在静载试验过程中达到的最大拉力。11、预应力筋-夹具组装件的实测极限拉力：预应力筋-夹具组装件在静载试验过程中达到的最大拉力。12、受力长度：锚具、夹具、连接器试验时，预应力筋两端的锚具、夹具之间或锚具与连接器之间的净距。13、预应力筋的效率系数：受预应力钢材根数、孔道状况及试验装置等因素的影响，考虑预应力筋拉应力不均匀的系数。二、产品分类、代号与标记、产品规格1、产品分类：锚具、夹具、连接器按锚固方式不同，可分为夹片式、支承式、锥塞式和握裹式四种。2、代号：锚具、夹具或连接器的代号可以用两个汉语拼音字母表示。第一位字母为预应力体系代号，由研制单位选定，无研制单位者可省略不写。第二位字母为锚...
