机械专业系统设计机械手样本

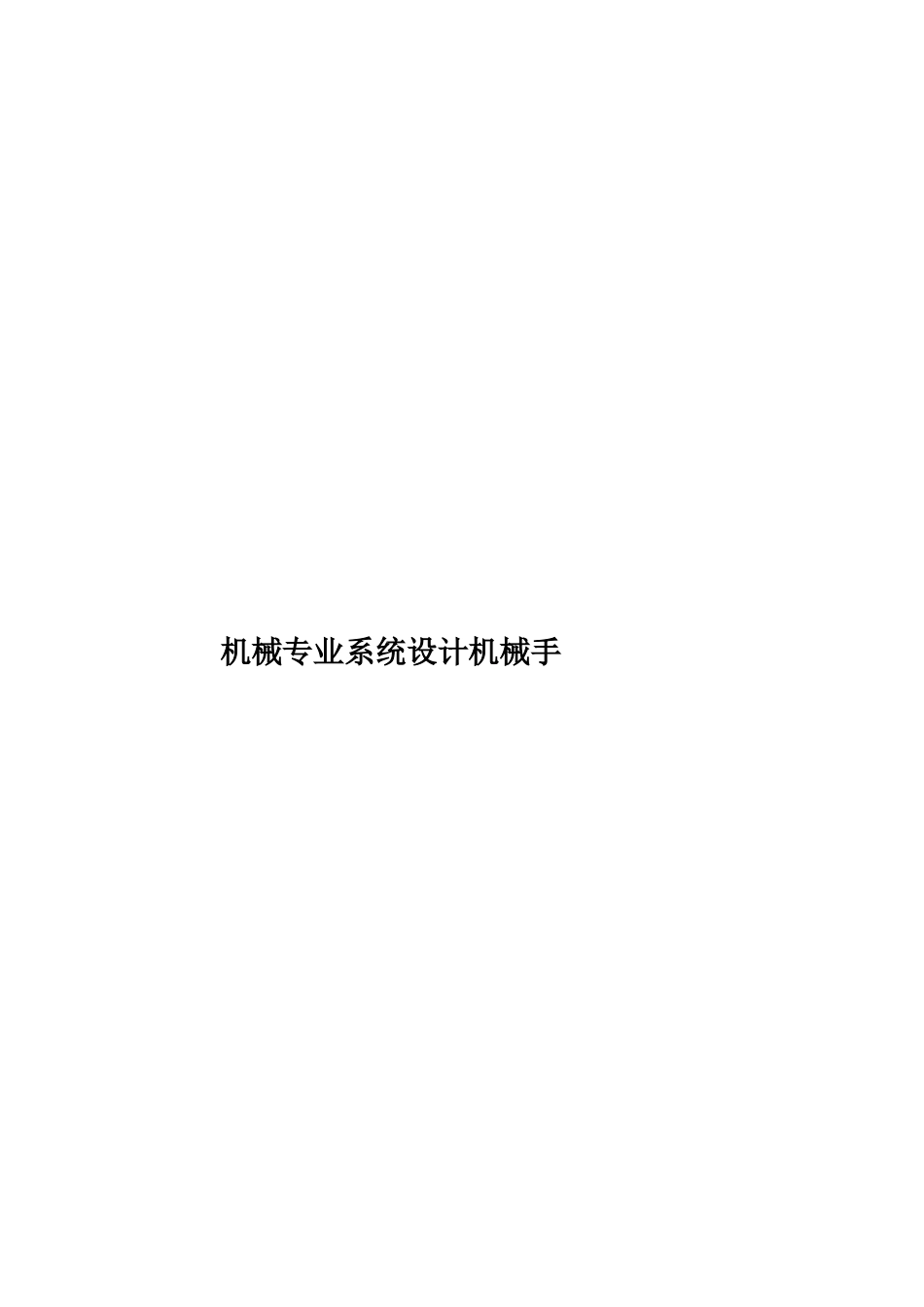

机械专业系统设计机械手样本_第1页
1/35
机械专业系统设计机械手样本_第2页
2/35
机械专业系统设计机械手样本_第3页
3/35
机械专业系统设计机械手机械系统设计——机械手第一章 引 言 机械手概述工业机器人由操作机(机械本体)、控制器、伺服驱动系统和检测传感装置构成,是一种仿人操作,自动控制、可重复编程、能在三维空间完成各种作业的机电一体化自动化生产设备。特别适合于多品种、变批量的柔性生产。它对稳定、提高产品质量,提高生产效率,改善劳动条件和产品的快速更新换代起着十分重要的作用。机器人应用情况,是一个国家工业自动化水平的重要标志。生产中应用机械手可以提高生产的自动化水平,可以减轻劳动强度、保证产品质量、实现安全生产;尤其在高温、高压、低温、低压、粉尘、易爆、有毒气体和放射性等恶劣的环境中,它代替人进行正常的工作,意义更为重大。因此,在机械加工、冲压、铸、锻、焊接、热处理、电镀、喷漆、装配以及轻工业、交通运输业等方面得到越来越广泛的引用。机械手的结构形式开始比较简单,专用性较强,仅为某台机床的上下料装置,是附属于该机床的专用机械手。随着工业技术的进展,制成了能够独立的按程序控制实现重复操作,适用范围比较广的“程序控制通用机械手”,简称通用机械手。由于通用机械手能很快的改变工作程序,适应性较强,所以它在不断变换生产品种的中小批量生产中获得广泛的引用。液压传动机械手是以压缩液体的压力来驱动执行机构运动的机械手。其主要特点是:介质李源极为方便,输出力小,液压动作迅速,结构简单,成本低。但是,由于空气具有可压缩的特性,工作速度的稳定性较差,冲击大,而且气源压力较低,抓重一般在30公斤以下,在同样抓重条件下它比液压机械手的结构大,所以适用于高速、轻载、高温柔粉尘大的环境中进行工作。液压技术有以下优点: (1)体积小、重量轻,因此惯性力较小,当突然过载或停车时,不会发生大的冲击; (2)能在给定范围内平稳的自动调节牵引速度,并可实现无极调速; (3)换向容易,在不改变电机旋转方向的情况下,可以较方便地实现工作机构旋转和直线往复运动的转换; (4)液压泵和液压马达之间用油管连接,在空间布置上彼此不受严格限制; (5)由于采纳油液为工作介质,元件相对运动表面间能自行润滑,磨损小,使用寿命长; (6)操纵控制简便,自动化程度高; (7)容易实现过载保护。 液压机械手的设计要求 课题的设计要求本课题将要完成的主要任务如下:(1)机械手为通用机械手,因此相对于专用机械手来说,它的适用面相对较广。(2)选取机械手的座标型式和自由度。...
