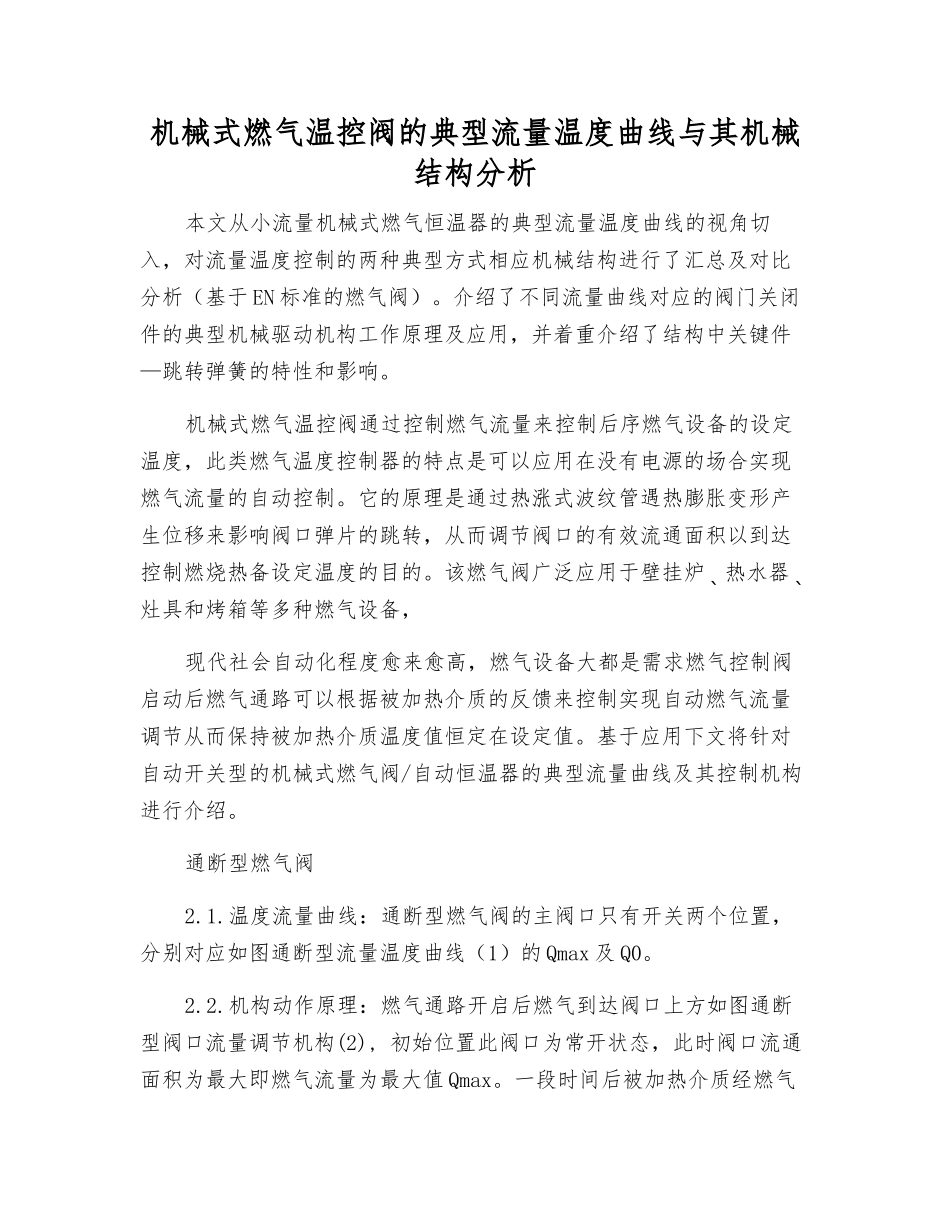

机械式燃气温控阀的典型流量温度曲线与其机械结构分析

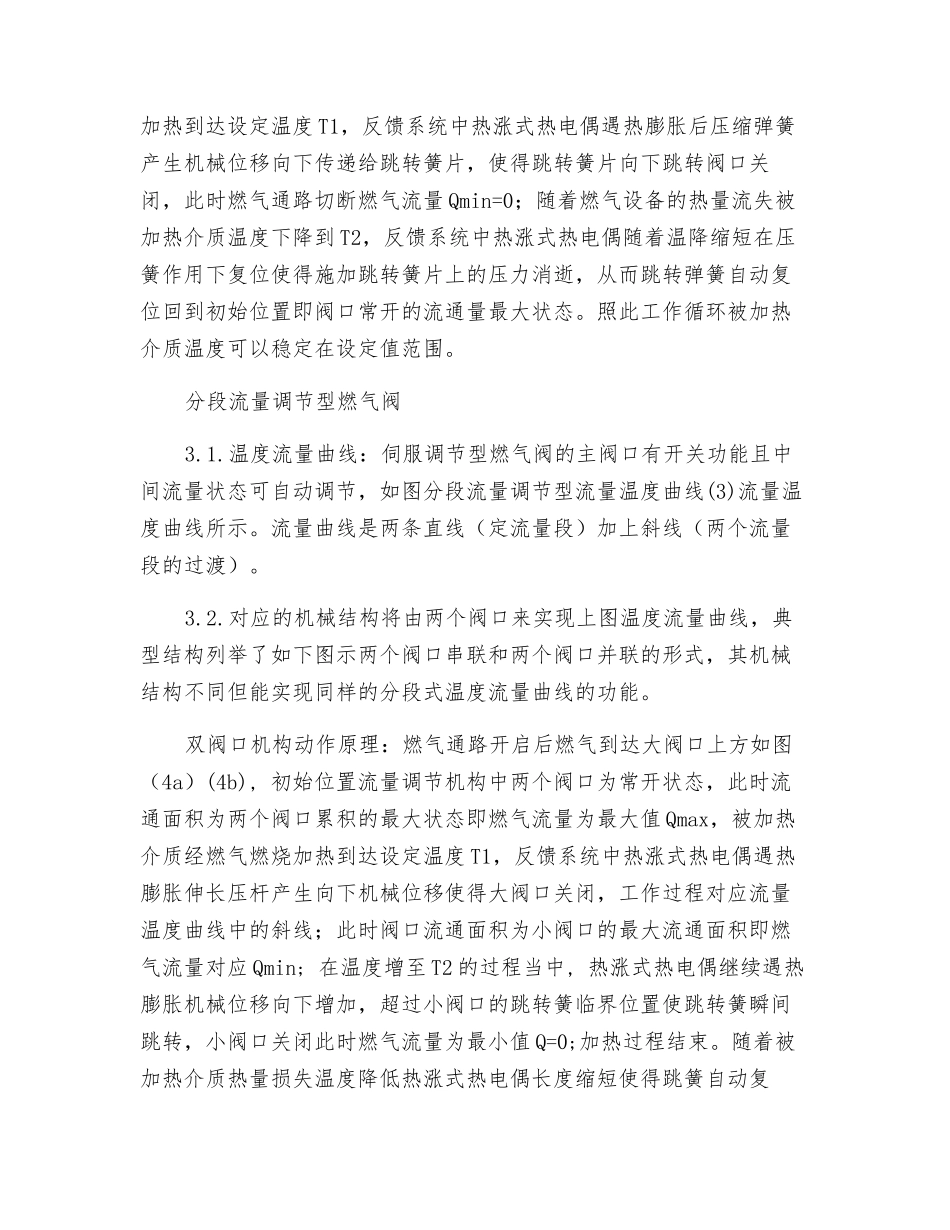

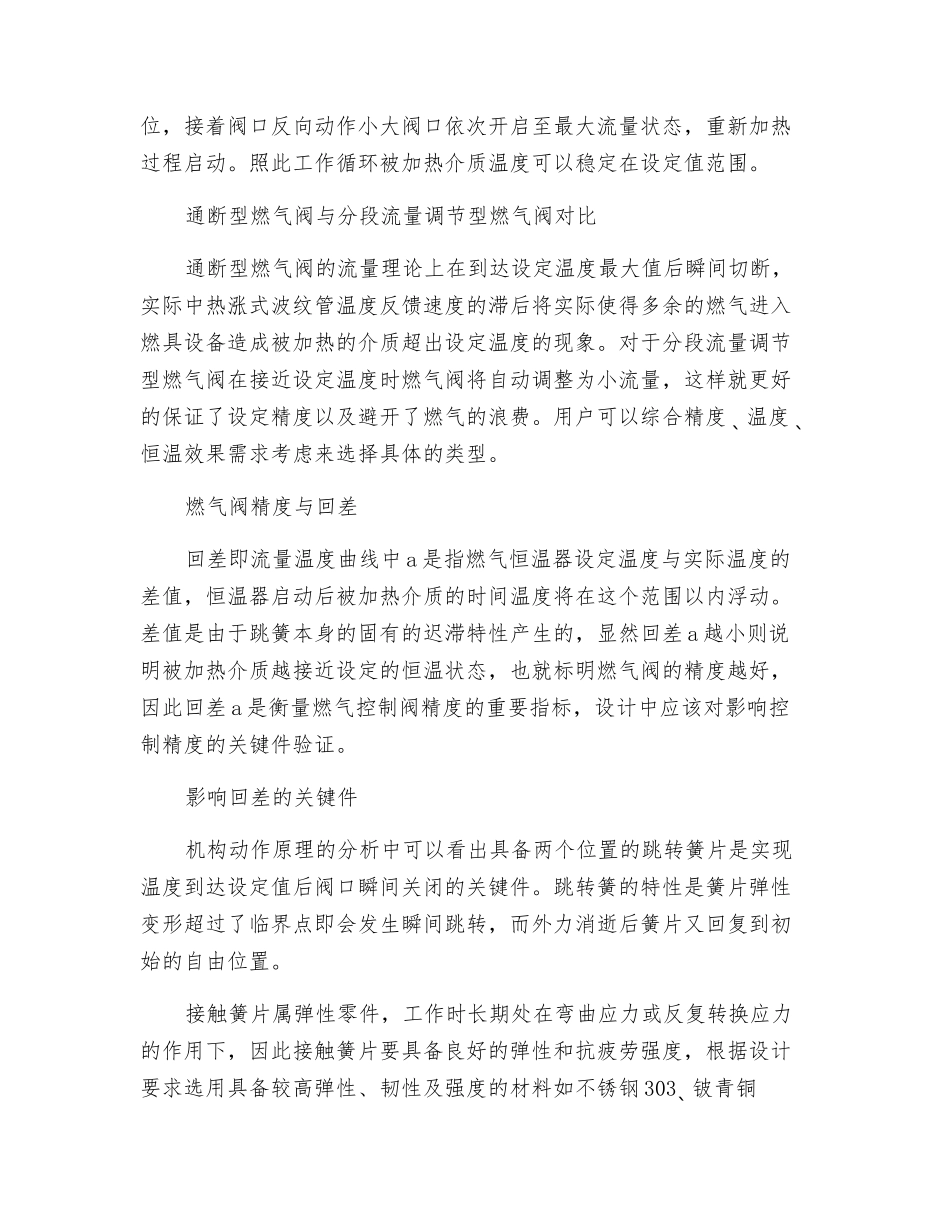

机械式燃气温控阀的典型流量温度曲线与其机械结构分析本文从小流量机械式燃气恒温器的典型流量温度曲线的视角切入，对流量温度控制的两种典型方式相应机械结构进行了汇总及对比分析（基于 EN 标准的燃气阀）。介绍了不同流量曲线对应的阀门关闭件的典型机械驱动机构工作原理及应用，并着重介绍了结构中关键件—跳转弹簧的特性和影响。机械式燃气温控阀通过控制燃气流量来控制后序燃气设备的设定温度，此类燃气温度控制器的特点是可以应用在没有电源的场合实现燃气流量的自动控制。它的原理是通过热涨式波纹管遇热膨胀变形产生位移来影响阀口弹片的跳转，从而调节阀口的有效流通面积以到达控制燃烧热备设定温度的目的。该燃气阀广泛应用于壁挂炉 ˎ 热水器 ˎ灶具和烤箱等多种燃气设备，现代社会自动化程度愈来愈高，燃气设备大都是需求燃气控制阀启动后燃气通路可以根据被加热介质的反馈来控制实现自动燃气流量调节从而保持被加热介质温度值恒定在设定值。基于应用下文将针对自动开关型的机械式燃气阀/自动恒温器的典型流量曲线及其控制机构进行介绍。通断型燃气阀2.1.温度流量曲线：通断型燃气阀的主阀口只有开关两个位置，分别对应如图通断型流量温度曲线（1）的 Qmax 及 Q0。2.2.机构动作原理：燃气通路开启后燃气到达阀口上方如图通断型阀口流量调节机构(2), 初始位置此阀口为常开状态，此时阀口流通面积为最大即燃气流量为最大值 Qmax。一段时间后被加热介质经燃气加热到达设定温度 T1，反馈系统中热涨式热电偶遇热膨胀后压缩弹簧产生机械位移向下传递给跳转簧片，使得跳转簧片向下跳转阀口关闭，此时燃气通路切断燃气流量 Qmin=0；随着燃气设备的热量流失被加热介质温度下降到 T2，反馈系统中热涨式热电偶随着温降缩短在压簧作用下复位使得施加跳转簧片上的压力消逝，从而跳转弹簧自动复位回到初始位置即阀口常开的流通量最大状态。照此工作循环被加热介质温度可以稳定在设定值范围。分段流量调节型燃气阀3.1.温度流量曲线：伺服调节型燃气阀的主阀口有开关功能且中间流量状态可自动调节，如图分段流量调节型流量温度曲线(3)流量温度曲线所示。流量曲线是两条直线（定流量段）加上斜线（两个流量段的过渡）。 3.2.对应的机械结构将由两个阀口来实现上图温度流量曲线，典型结构列举了如下图示两个阀口串联和两个阀口并联的形式，其机械结构不同但能实现同样的分段式温度流量曲线的功能。双阀口机构动作原理：燃气通路开启后燃气...
