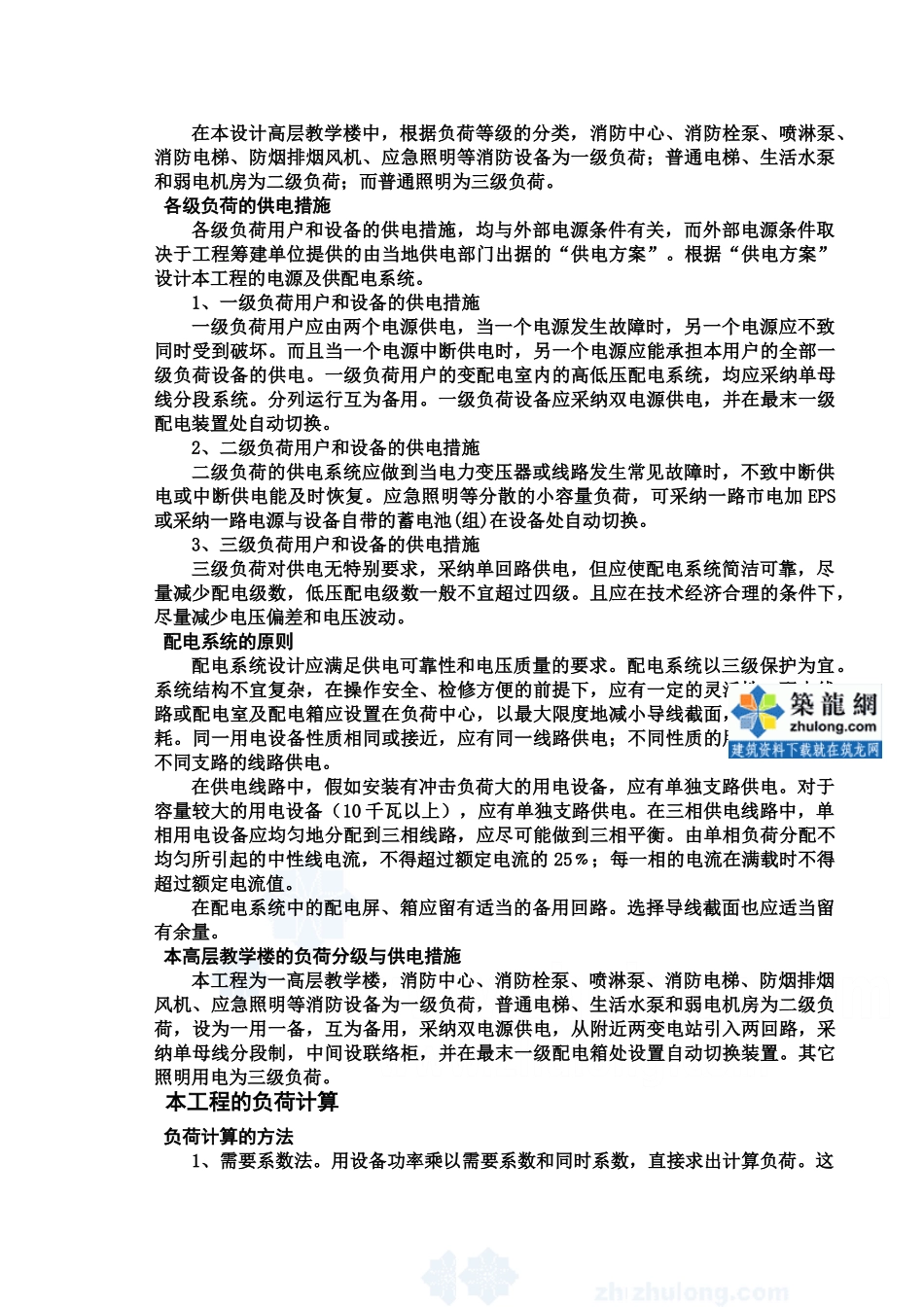

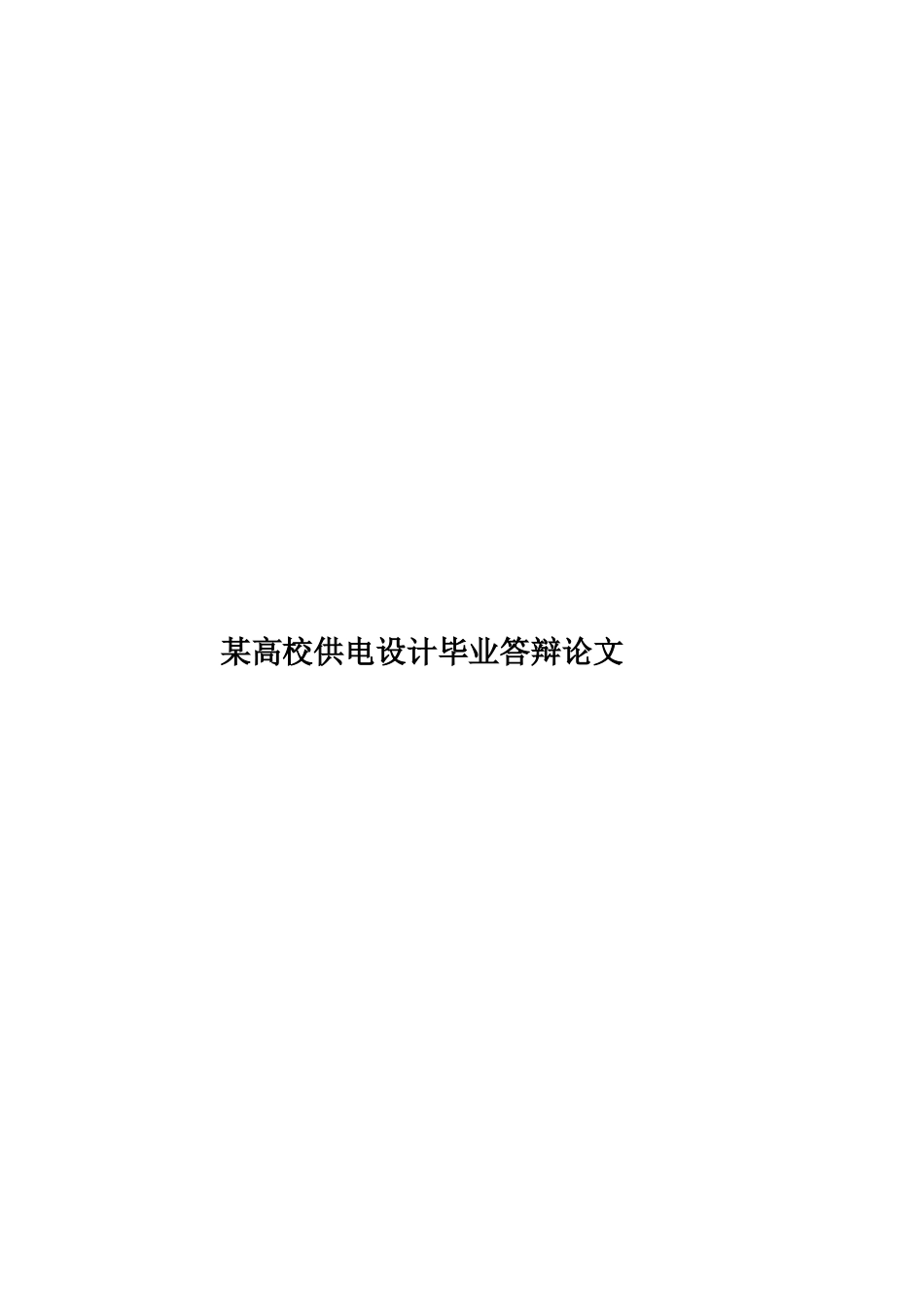

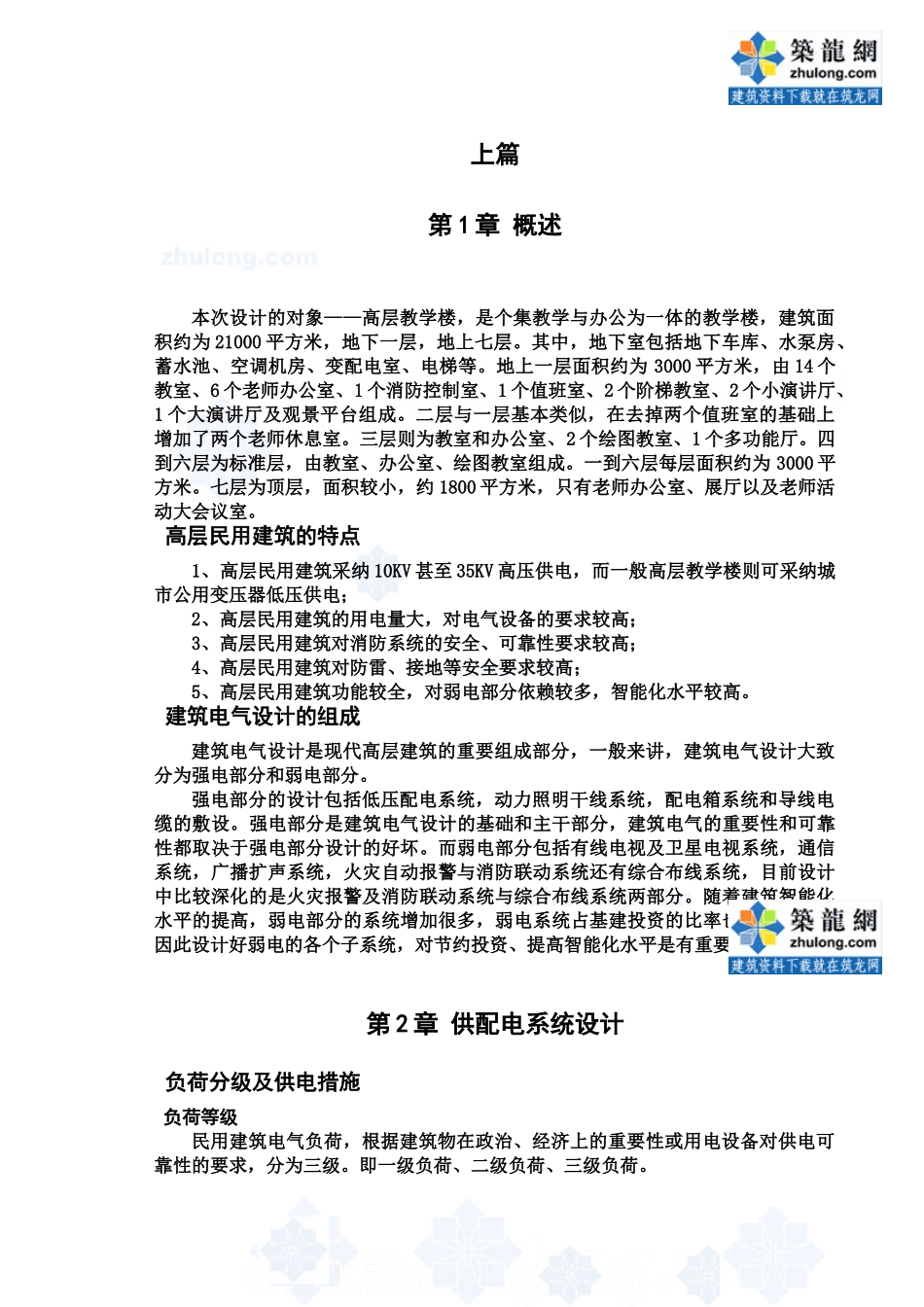

某高校供电设计毕业答辩论文上篇第 1 章 概述本次设计的对象——高层教学楼,是个集教学与办公为一体的教学楼,建筑面积约为 21000 平方米,地下一层,地上七层。其中,地下室包括地下车库、水泵房、蓄水池、空调机房、变配电室、电梯等。地上一层面积约为 3000 平方米,由 14 个教室、6 个老师办公室、1 个消防控制室、1 个值班室、2 个阶梯教室、2 个小演讲厅、1 个大演讲厅及观景平台组成。二层与一层基本类似,在去掉两个值班室的基础上增加了两个老师休息室。三层则为教室和办公室、2 个绘图教室、1 个多功能厅。四到六层为标准层,由教室、办公室、绘图教室组成。一到六层每层面积约为 3000 平方米。七层为顶层,面积较小,约 1800 平方米,只有老师办公室、展厅以及老师活动大会议室。 高层民用建筑的特点1、高层民用建筑采纳 10KV 甚至 35KV 高压供电,而一般高层教学楼则可采纳城市公用变压器低压供电;2、高层民用建筑的用电量大,对电气设备的要求较高;3、高层民用建筑对消防系统的安全、可靠性要求较高;4、高层民用建筑对防雷、接地等安全要求较高;5、高层民用建筑功能较全,对弱电部分依赖较多,智能化水平较高。 建筑电气设计的组成建筑电气设计是现代高层建筑的重要组成部分,一般来讲,建筑电气设计大致分为强电部分和弱电部分。强电部分的设计包括低压配电系统,动力照明干线系统,配电箱系统和导线电缆的敷设。强电部分是建筑电气设计的基础和主干部分,建筑电气的重要性和可靠性都取决于强电部分设计的好坏。而弱电部分包括有线电视及卫星电视系统,通信系统,广播扩声系统,火灾自动报警与消防联动系统还有综合布线系统,目前设计中比较深化的是火灾报警及消防联动系统与综合布线系统两部分。随着建筑智能化水平的提高,弱电部分的系统增加很多,弱电系统占基建投资的比率也越来越高,因此设计好弱电的各个子系统,对节约投资、提高智能化水平是有重要意义的。第 2 章 供配电系统设计 负荷分级及供电措施 负荷等级民用建筑电气负荷,根据建筑物在政治、经济上的重要性或用电设备对供电可靠性的要求,分为三级。即一级负荷、二级负荷、三级负荷。在本设计高层教学楼中,根据负荷等级的分类,消防中心、消防栓泵、喷淋泵、消防电梯、防烟排烟风机、应急照明等消防设备为一级负荷;普通电梯、生活水泵和弱电机房为二级负荷;而普通照明为三级负荷。 各级负荷的供电措施各级负荷用户和设备的...
