框架结构定型组合钢模板技术交底

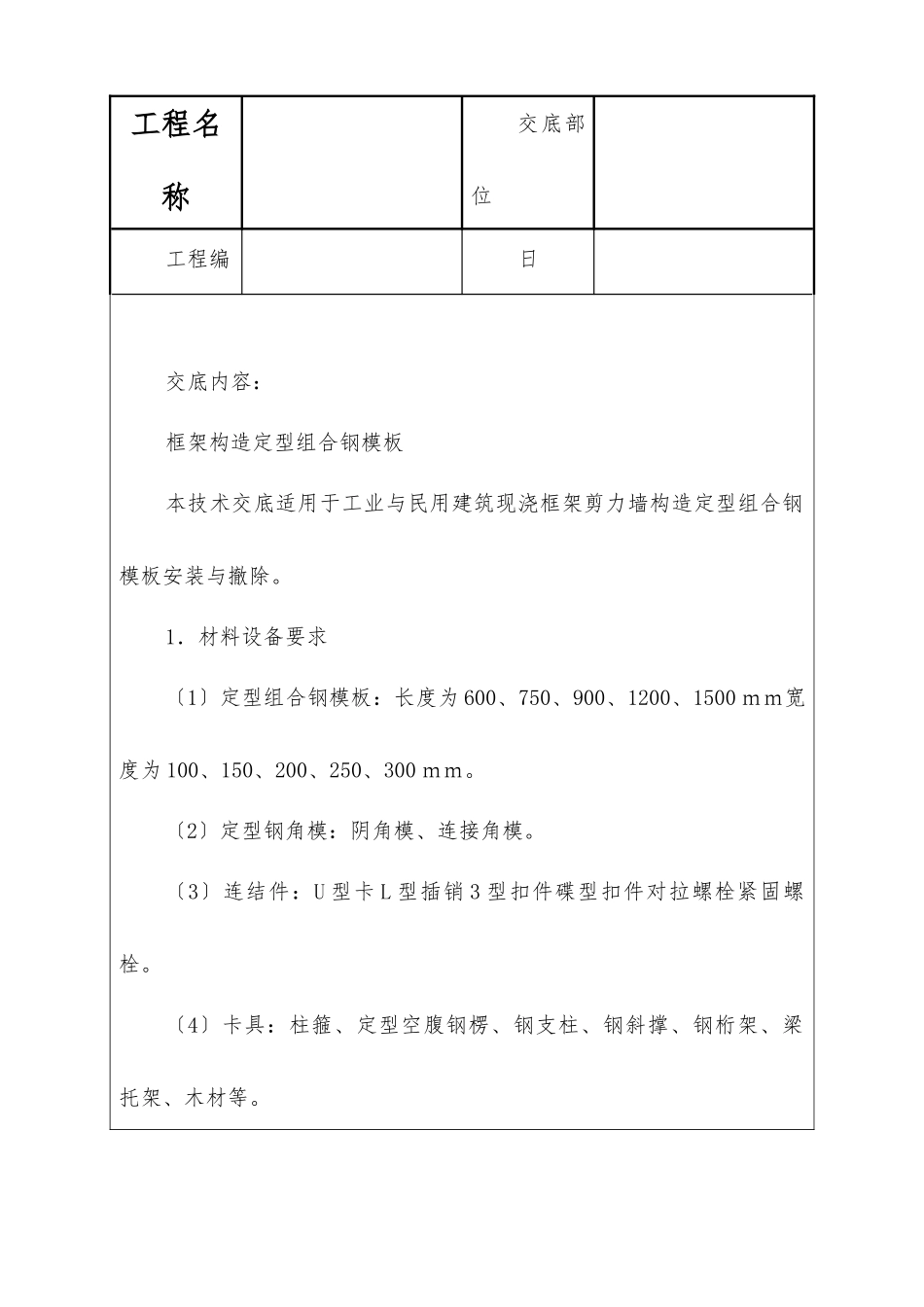

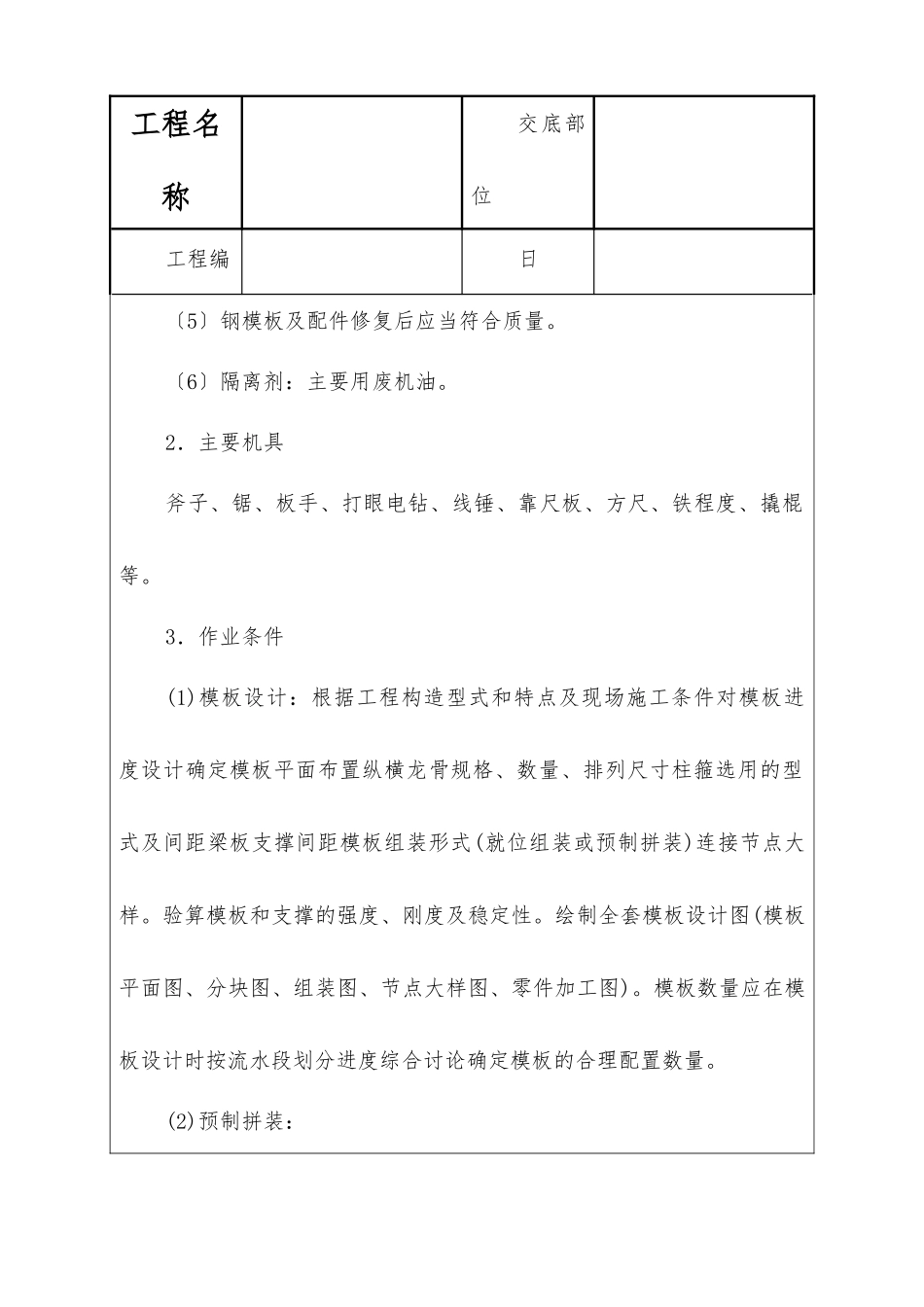

工程名称交底部位工程编日交底内容：框架构造定型组合钢模板本技术交底适用于工业与民用建筑现浇框架剪力墙构造定型组合钢模板安装与撤除。1．材料设备要求〔1〕定型组合钢模板：长度为 600、750、900、1200、1500 ｍｍ宽度为 100、150、200、250、300 ｍｍ。〔2〕定型钢角模：阴角模、连接角模。〔3〕连结件：U 型卡 L 型插销 3 型扣件碟型扣件对拉螺栓紧固螺栓。〔4〕卡具：柱箍、定型空腹钢楞、钢支柱、钢斜撑、钢桁架、梁托架、木材等。工程名称交底部位工程编日〔5〕钢模板及配件修复后应当符合质量。〔6〕隔离剂：主要用废机油。2．主要机具斧子、锯、板手、打眼电钻、线锤、靠尺板、方尺、铁程度、撬棍等。3．作业条件(1)模板设计：根据工程构造型式和特点及现场施工条件对模板进度设计确定模板平面布置纵横龙骨规格、数量、排列尺寸柱箍选用的型式及间距梁板支撑间距模板组装形式(就位组装或预制拼装)连接节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图(模板平面图、分块图、组装图、节点大样图、零件加工图)。模板数量应在模板设计时按流水段划分进度综合讨论确定模板的合理配置数量。(2)预制拼装：工程名称交底部位工程编日1)拼装场地应夯实平整条件答应时应设拼装操作平台。2)按模板设计图进度拼装相邻两块板的每个孔都要用 U 型卡卡紧龙骨用钩头螺栓外垫碟形扣件与平板边肋孔卡紧。3)柱子、剪力墙模板在拼装时应预留清扫口或灌浆口。(3)模板拼装后进度编并涂刷脱模剂分规格堆放。(4)放好轴线、模板边线、程度控制标高模板底口应做水泥砂浆找平层检查并校正柱子用的地锚是否已预埋好。(5)柱子、墙钢筋绑扎完毕水电线及预埋件已安装绑好钢筋保护层垫块并办完隐检手续。4．操作工艺(1)安装柱模板：工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或工程名称交底部位工程编日斜撑→办预检1)按标高抹好水泥砂浆找平层按位置线做好定位墩台以便保证柱轴线边线与标高的准确或者根据放线位置在柱四边离地 5～8 ｃｍ处的主筋上焊接支杆从四面顶住模板以防止位移。2)安装柱模板：通排柱先装两端柱经校正、固定拉通线校正中间各柱。模板按柱子大小预拼成一面一片(一面的一边带一个角模)或两面一片就位后先用铅丝与主筋绑扎临时固定用 U 型卡将两侧模板连接卡紧安装完两面再安另外两面模板。3)安装柱箍；柱箍可用角钢、钢等制成采纳木模板时可用螺栓、方木制作钢木箍柱箍应根据柱模尺寸、...
