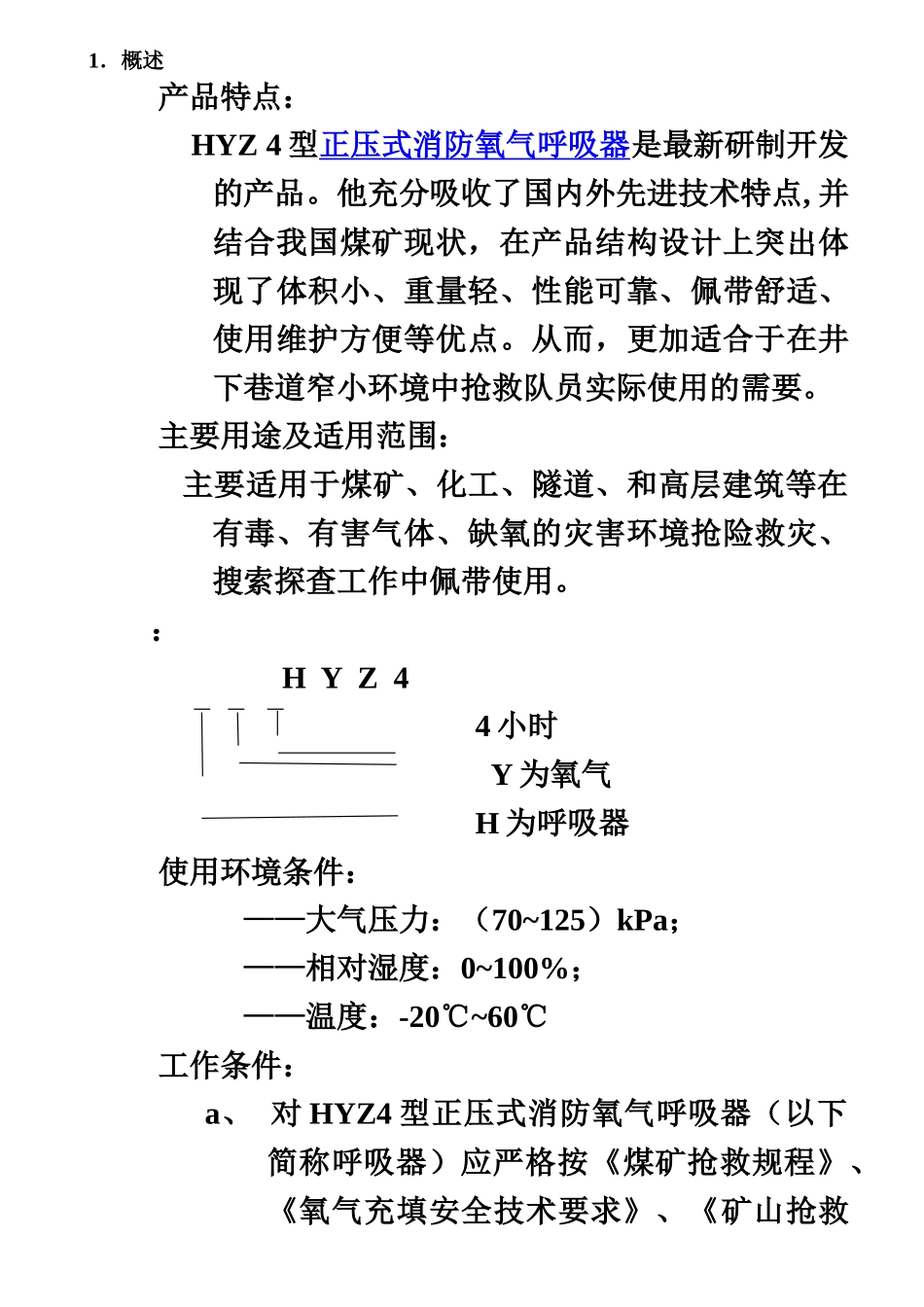

正压式氧气呼吸器说明指导书1．概述 产品特点： HYZ 4 型正压式消防氧气呼吸器是最新研制开发的产品。他充分吸收了国内外先进技术特点, 并结合我国煤矿现状，在产品结构设计上突出体现了体积小、重量轻、性能可靠、佩带舒适、使用维护方便等优点。从而，更加适合于在井下巷道窄小环境中抢救队员实际使用的需要。 主要用途及适用范围： 主要适用于煤矿、化工、隧道、和高层建筑等在有毒、有害气体、缺氧的灾害环境抢险救灾、搜索探查工作中佩带使用。： H Y Z 4 4 小时 Y 为氧气 H 为呼吸器 使用环境条件：——大气压力：（70~125）kPa；——相对湿度：0~100%；——温度：-20℃~60℃ 工作条件：a、 对 HYZ4 型正压式消防氧气呼吸器（以下简称呼吸器）应严格按《煤矿抢救规程》、《氧气充填安全技术要求》、《矿山抢救队管理办法》进行管理和使用。b、 劳动强度：中等，防护时间 4h；重度，防护时间 1h。c、 高压氧气瓶要用专用氧气充填泵充填，重新充填的氧气应符合 GB8982—1998《医用 氧 》 的 规 定 ， 气 瓶 充 填 压 力 ：（18~20）MPa。d、 清净罐中新更换的二氧化碳吸收剂应符合MT454—1995《压缩氧呼吸器和压缩氧自救器用二氧化碳吸收剂—氢氧化钙技术条件》的规定。e、 吸气冷却装置内应装满冰。 安全： a、 清净罐内装有氢氧化钙的呼吸器，其系统必须密闭。否则，由于吸收剂的失效，将会导致二氧化碳中毒事故。b、 清净罐内所填装的氢氧化钙须经检验合格的产品，未使用时间不得超过三个月。若超过规定期限，在使用中会出现二氧化碳中毒事故。 c、 清净罐使用一次后必须重新填装氢氧化钙。即使佩带时间很短，仍必须更换新的氢氧化钙。d、 严禁在-20℃以下以及 60℃以上的环境中使用。否则，将会损害呼吸器性能，而导致人身事故的发生。e、 （表压）的环境中使用呼吸器。否则，在高气压情况下可能导致氧中毒事故。f、 在氧气瓶充装以及其它操作环节中，严禁接触明火或被油脂污染。否则，将会导致燃烧等事故。2．结构特征与工作原理 总体结构及其工作原理、工作特征：（见图 一）：1、面具 2、 口具盖 3、 吸气阀 4、 吸气管 5、吸气冷却装置 6、报警器 7、需求阀 8、节流器 9、压力表 10、减压器 11、安全阀 12、气瓶开关 13、氧气瓶 14、排水器15、背具 16、气囊 17、横梁 18、正压弹簧 19、弹簧压板 20、排气阀 21、下壳22、清净罐 23、呼气管 24、连接旋...
