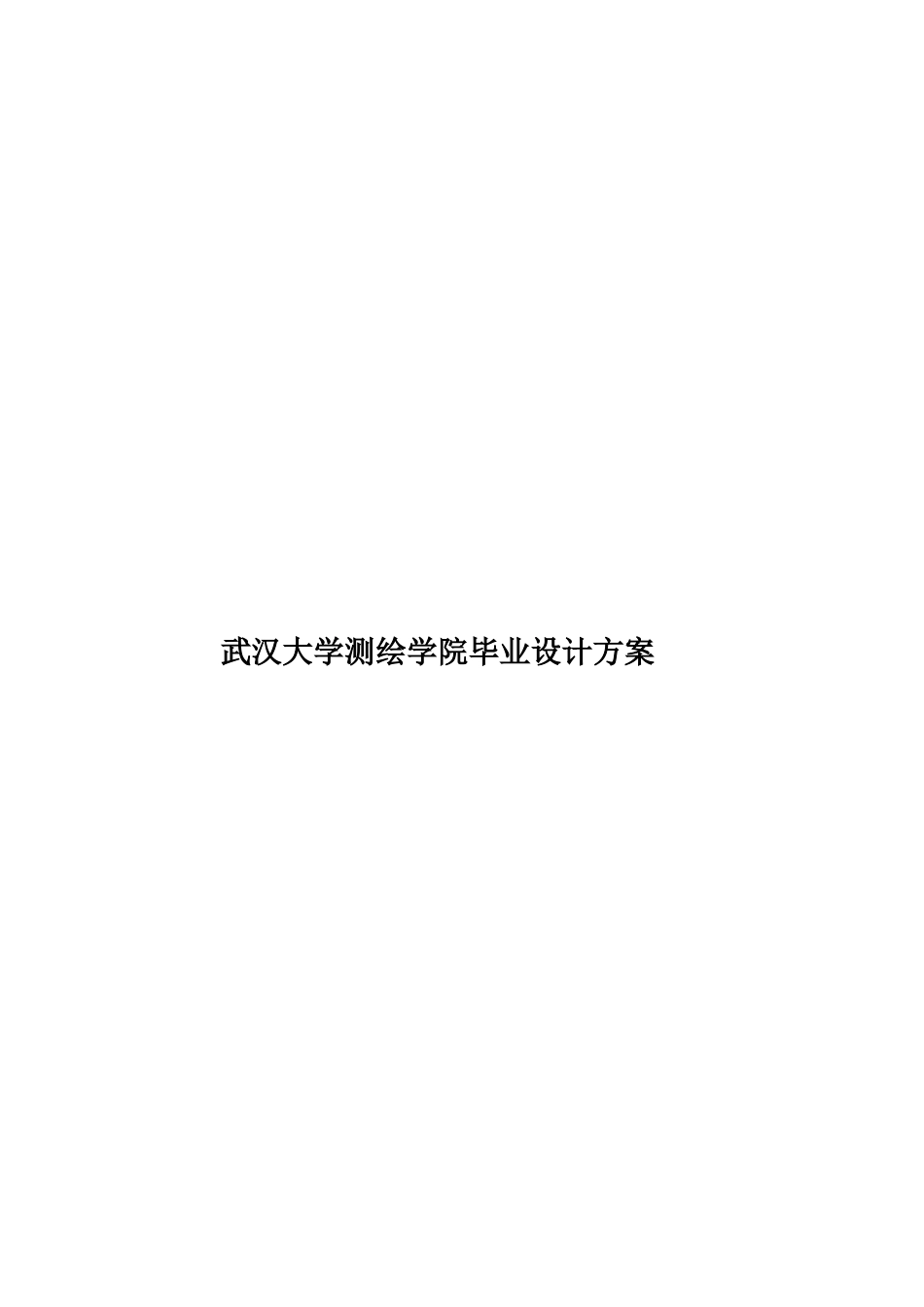

武汉大学测绘学院毕业设计方案样本

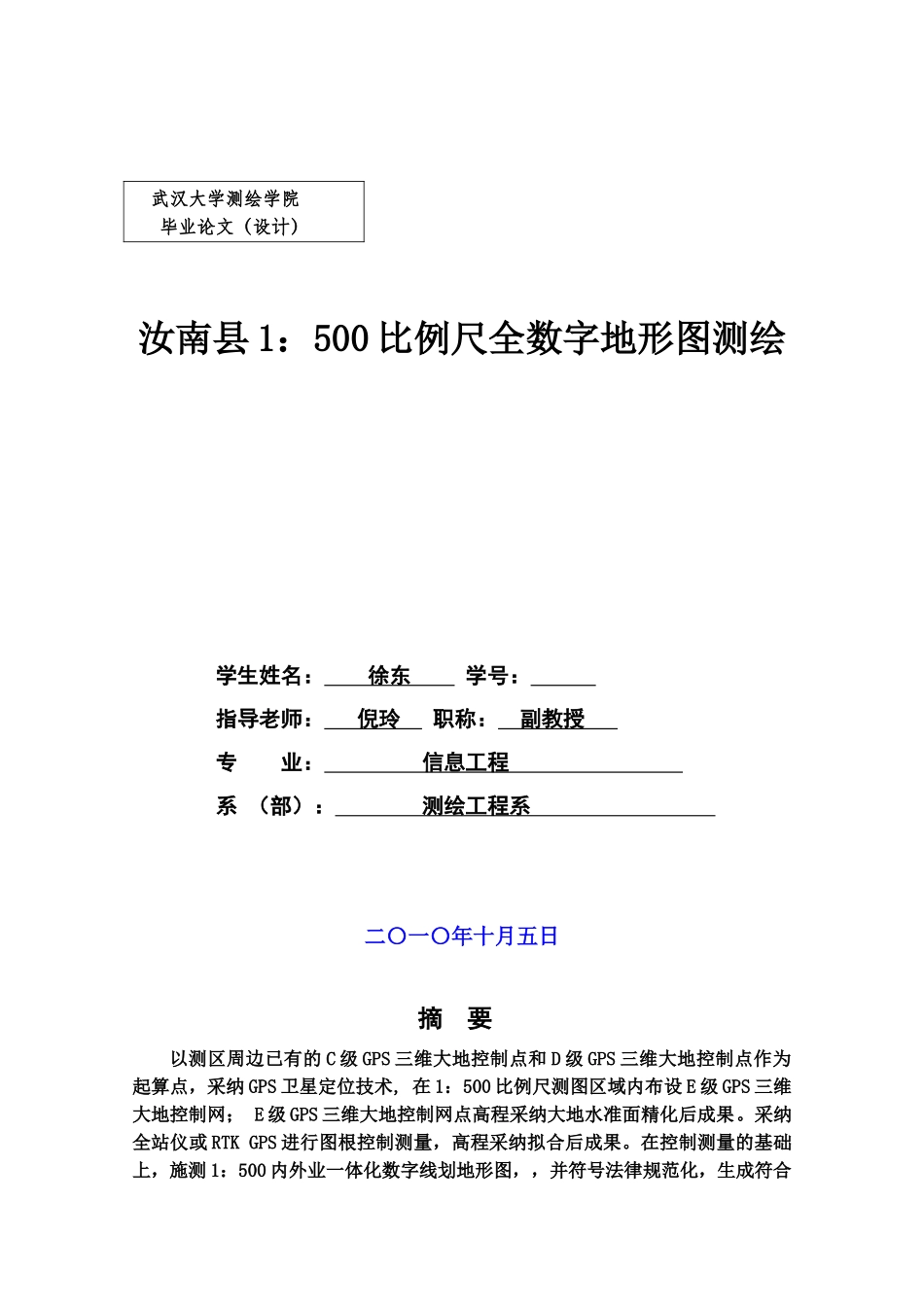

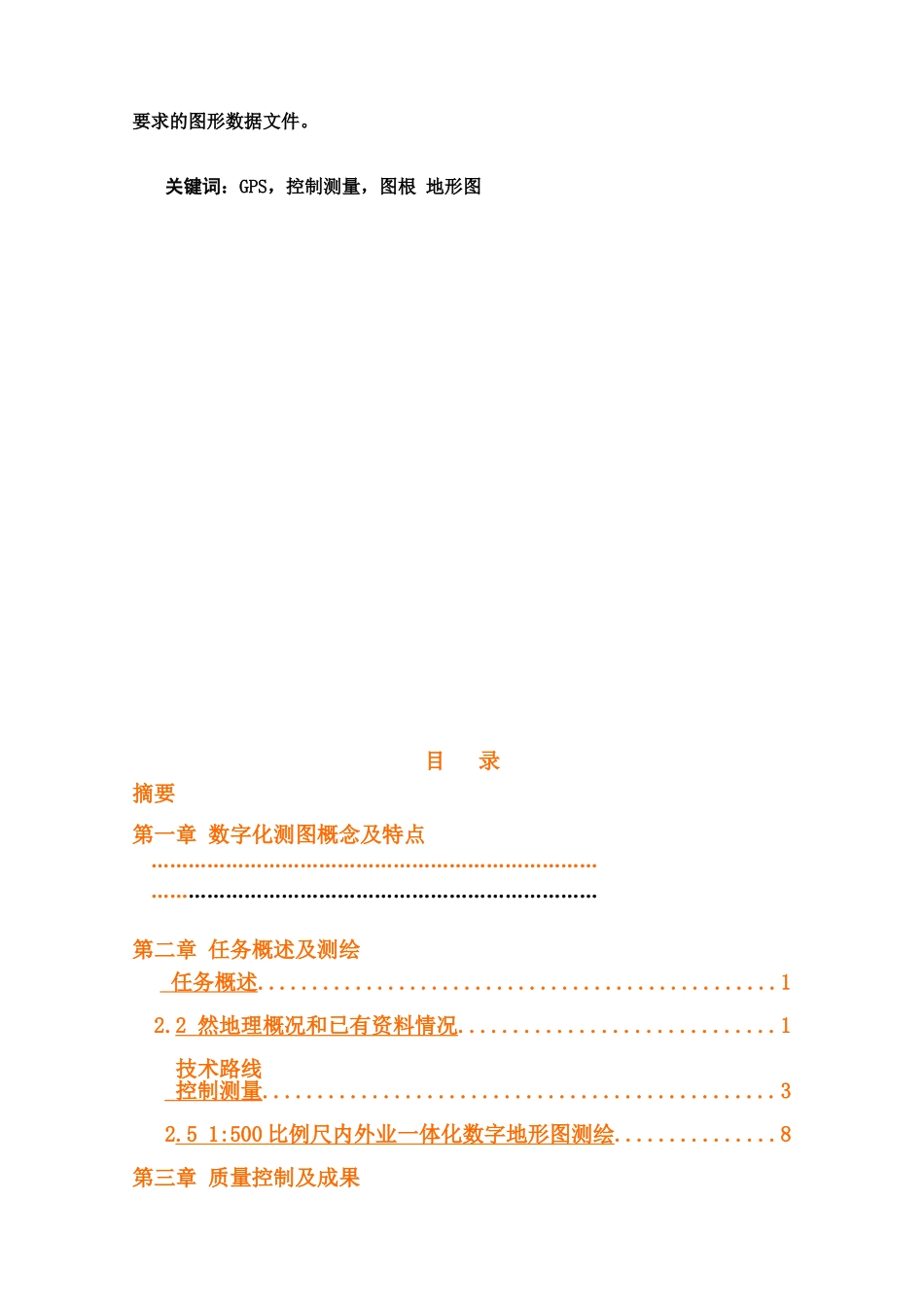

武汉大学测绘学院毕业设计方案汝南县 1：500 比例尺全数字地形图测绘 学生姓名： 徐东 学号： 指导老师： 倪玲 职称： 副教授 专 业： 信息工程 系 （部）： 测绘工程系 二〇一〇年十月五日摘 要以测区周边已有的 C 级 GPS 三维大地控制点和 D 级 GPS 三维大地控制点作为起算点，采纳 GPS 卫星定位技术, 在 1：500 比例尺测图区域内布设 E 级 GPS 三维大地控制网； E 级 GPS 三维大地控制网点高程采纳大地水准面精化后成果。采纳全站仪或 RTK GPS 进行图根控制测量，高程采纳拟合后成果。在控制测量的基础上，施测 1：500 内外业一体化数字线划地形图，，并符号法律规范化，生成符合武汉大学测绘学院毕业论文（设计）要求的图形数据文件。关键词：GPS，控制测量，图根 地形图目 录摘要 第一章 数字化测图概念及特点………………………………………………………………………………………………………………………………第二章 任务概述及测绘 任务概述 ................................................12.2 然地理概况和已有资料情况 .............................1 技术路线 控制测量 ...............................................32.5 1:5 00 比例尺内外业一体化数字地形图测绘 ...............8第三章 质量控制及成果 成果主要技术指标和规格 质量控制 .............................................13 提交成果 ..............................................14参考文献 第一章 任务概述及作业区概况 任务概述为满足规划设计需要，特实施汝南县规划区 1：500 比例尺内外业一体化数字地形图测绘项目。项目内容包括控制测量与 1：500 比例尺内外业一体化数字地形图测绘等内容。作业范围位于汝南县西部，测区面积约 12 平方公里。任务量包括， E 级 GPS 三维空间大地控制网点布设 10 点； 1：500 比例尺内外业一体化数字线划地形图测绘约 12 平方公里。 作业区自然地理概况和已有资料情况(1) 区自然地理概况作业区内居民地类型多为农村居民地。各种地物以服务于农业生产的各类设施为主。植被主要为旱地。测区内地貌为平地。. (2) 资料甲方提供的规划区域 1：10000 地形图，1：5 万地形图。4 成果主要技术指标和规格 平面坐标系采纳 1980 西安坐标系。由于本测区处于国家标准 3º 带 38 带区域，高斯投影变形经估算不超过法律规范要...
