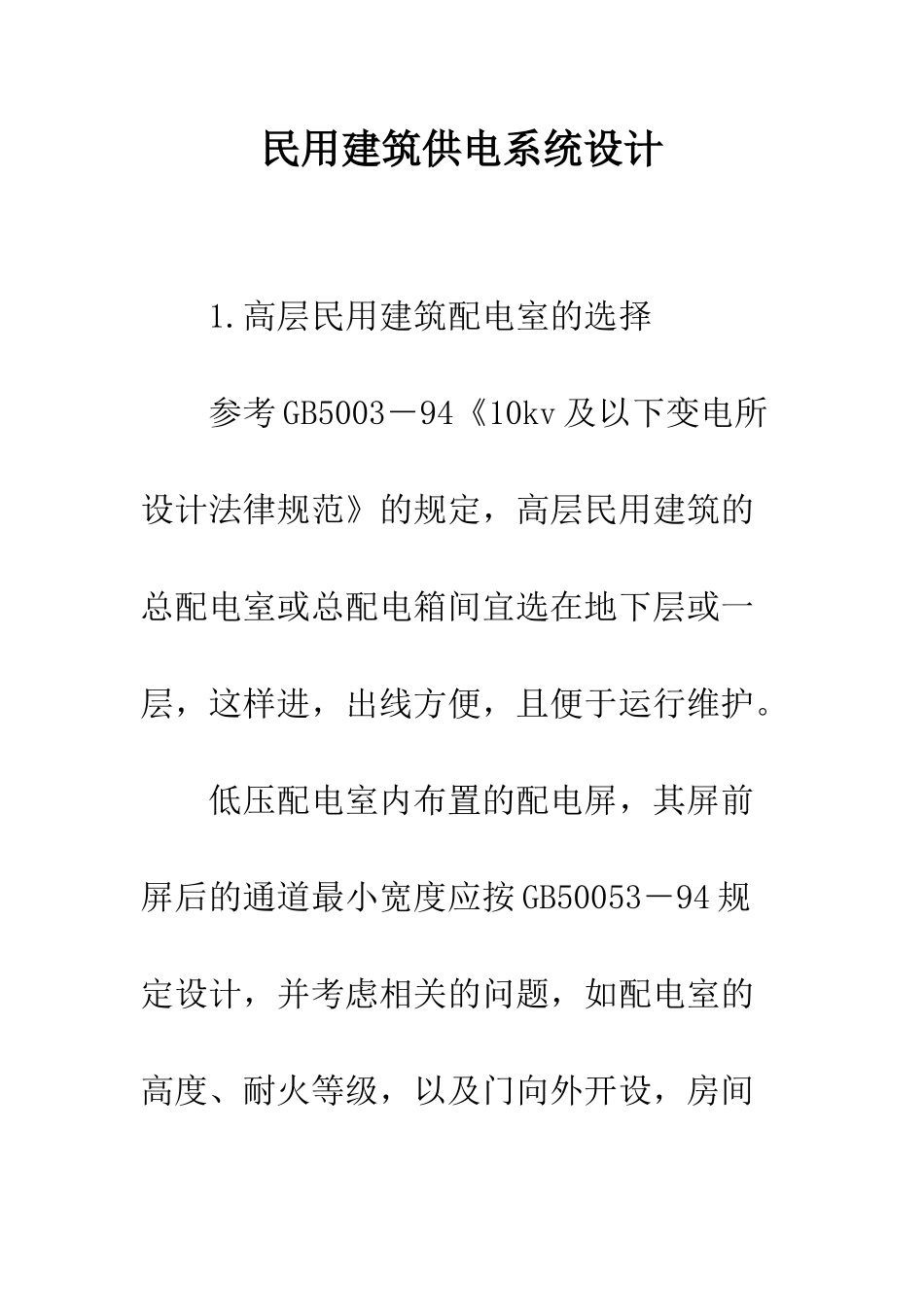

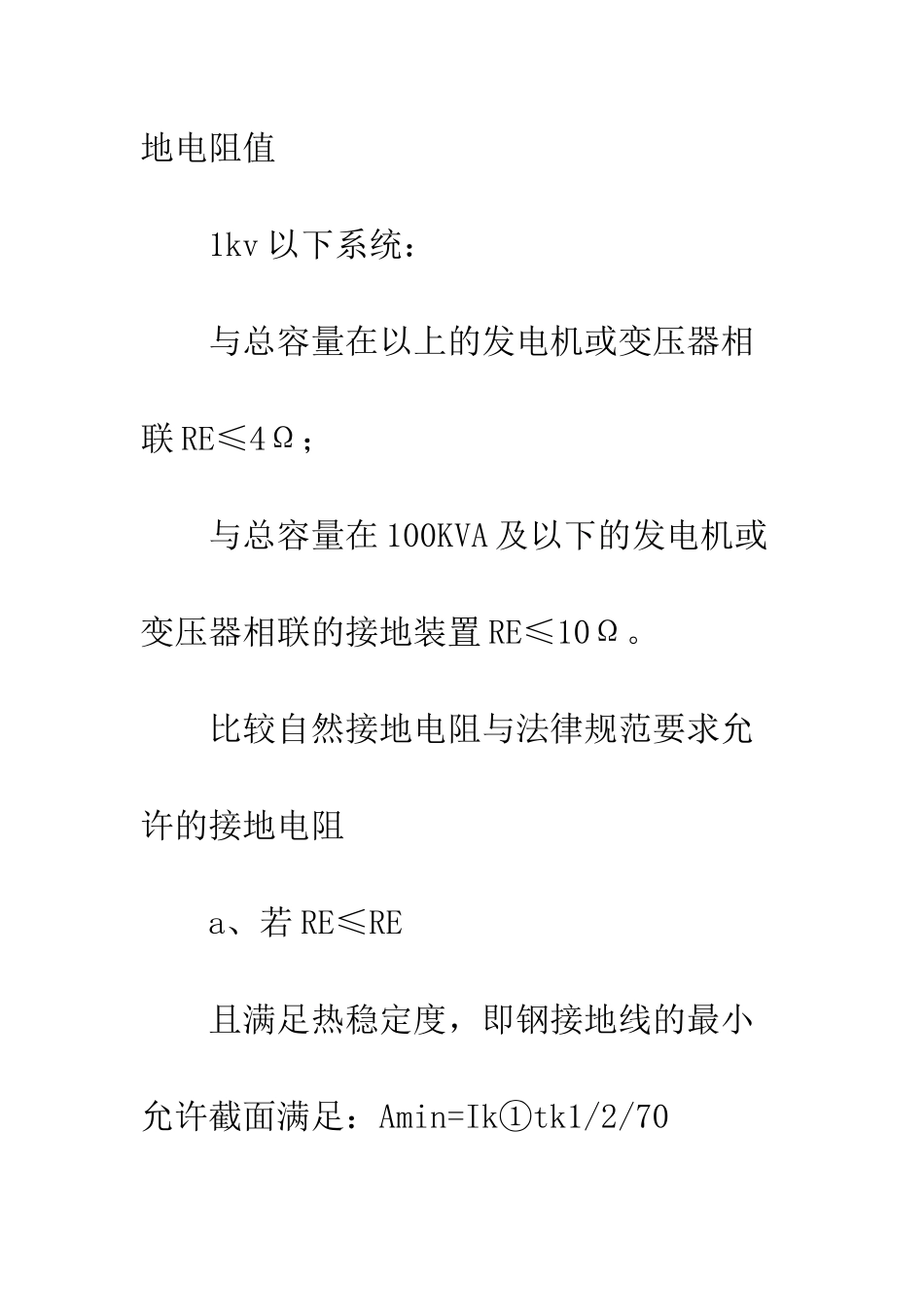

民用建筑供电系统设计 1.高层民用建筑配电室的选择 参考 GB5003－94《10kv 及以下变电所设计法律规范》的规定，高层民用建筑的总配电室或总配电箱间宜选在地下层或一层，这样进，出线方便，且便于运行维护。 低压配电室内布置的配电屏，其屏前屏后的通道最小宽度应按 GB50053－94 规定设计，并考虑相关的问题，如配电室的高度、耐火等级，以及门向外开设，房间长度超过 7m 的应设两个出口等问题。 2.高层建筑配电系统接地装置的设定 由于高层建筑的钢筋混凝土基础较深、较牢固，为节约投资，要充分利用这一自然接地体。设计时 根据公式 RE=ρV1/3 ρ_土壤电阻率 V_钢筋混凝土基础的体积 算出自然接地体的电阻 根据设计法律规范要求确定允许的接地电阻值 1kv 以下系统： 与总容量在以上的发电机或变压器相联 RE≤4Ω； 与总容量在 100KVA 及以下的发电机或变压器相联的接地装置 RE≤10Ω。 比较自然接地电阻与法律规范要求允许的接地电阻 a、若 RE≤RE 且满足热稳定度，即钢接地线的最小允许截面满足：Amin=Ik①tk1/2/70 Ik①_单相接地短路电流 tk_短路电流持续时间 则不用再装设人工接地电阻 b、若 RE 自然接地电阻不满足 则必须按下面的公式补充人工接地电阻 RE=REnat·RE/REnat－RE 在设计高层建筑配电系统接地装置时，应注意与其防雷击的接地装置有一定的安全距离，应按 GB50057－94 规定实施。 3.配电系统的选定 高层建筑的负荷分级 一级负荷：消防用电设备，应急照明，消防电梯 二级负荷：客用电梯，供水系统，公用照明 三级负荷：居民用电等其它 配电系统 因为高层建筑存在着一级或二级负荷，因此高层建筑配电系统的供电电源应有两个独立的回路供电或采纳一条回路电源和备用电源供电。 配电电压采纳 220/380V。配电系统根据负荷大小用单相 220V 配电或三相配电。 高层住宅的垂直干线宜采纳电力电缆，分支电缆或母线槽配电、干线应在电气竖井内敷设，而电缆截面应按发热条件选，再校验电压损和机械度。 高层住宅中只有一级和二级负荷才用双电源供电，设计系统时应注意。 每个住宅单元应设宅配电总箱、楼层电表箱和住户配电箱，楼层电表箱与住户配电箱应分开设置。公用走廊、楼梯间照明负荷应单独设公用电表计量。住宅电能计量系统应采纳总线式集中抄表或自动抄表系统，以便物业管理。 住户配电箱应设照明回路和一般电源插座回路、厨房插座回路、卫生间插座回路、空调插座回路。...
