民用建筑电气设计要点分析

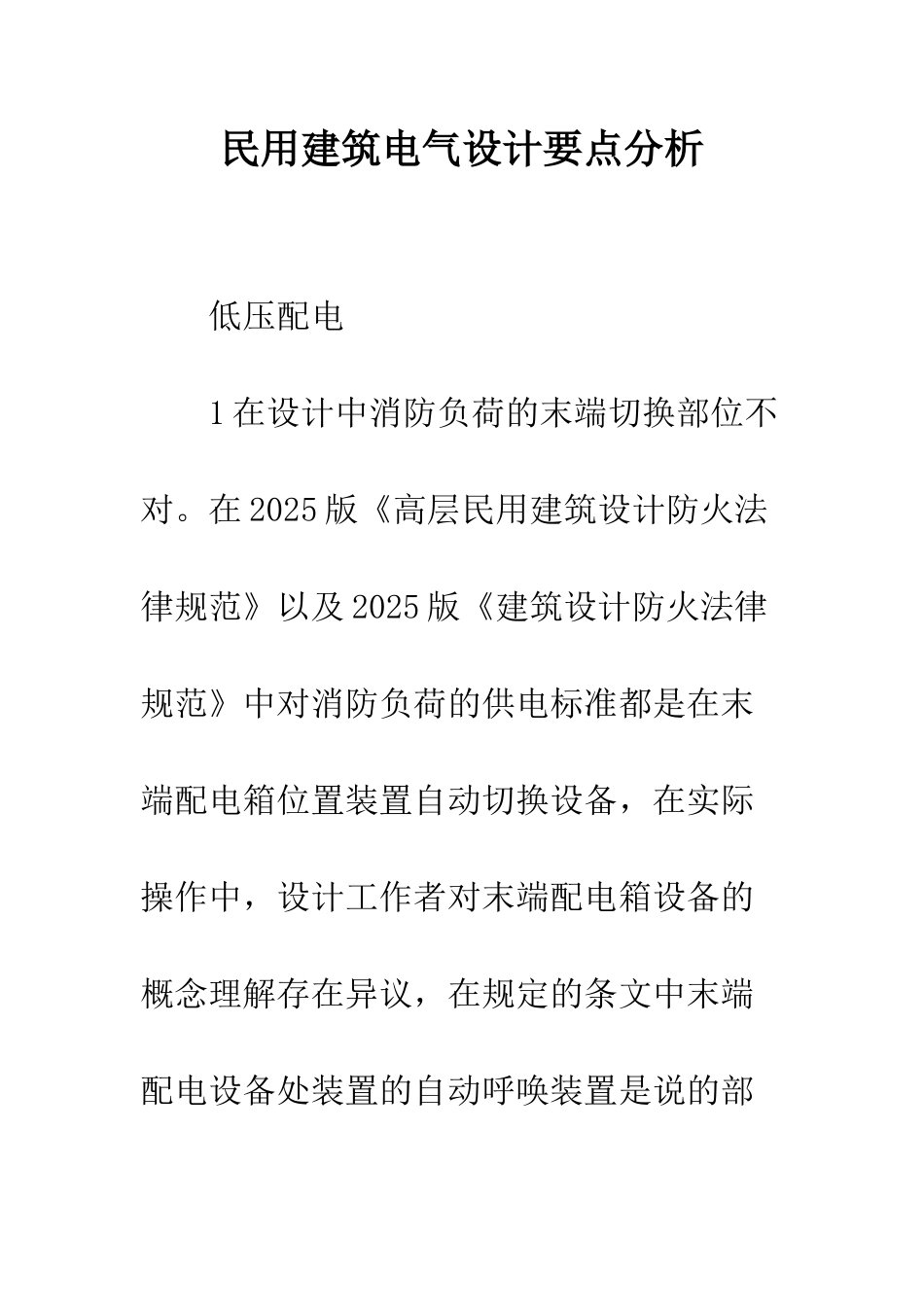

民用建筑电气设计要点分析_第1页
1/11
民用建筑电气设计要点分析_第2页
2/11

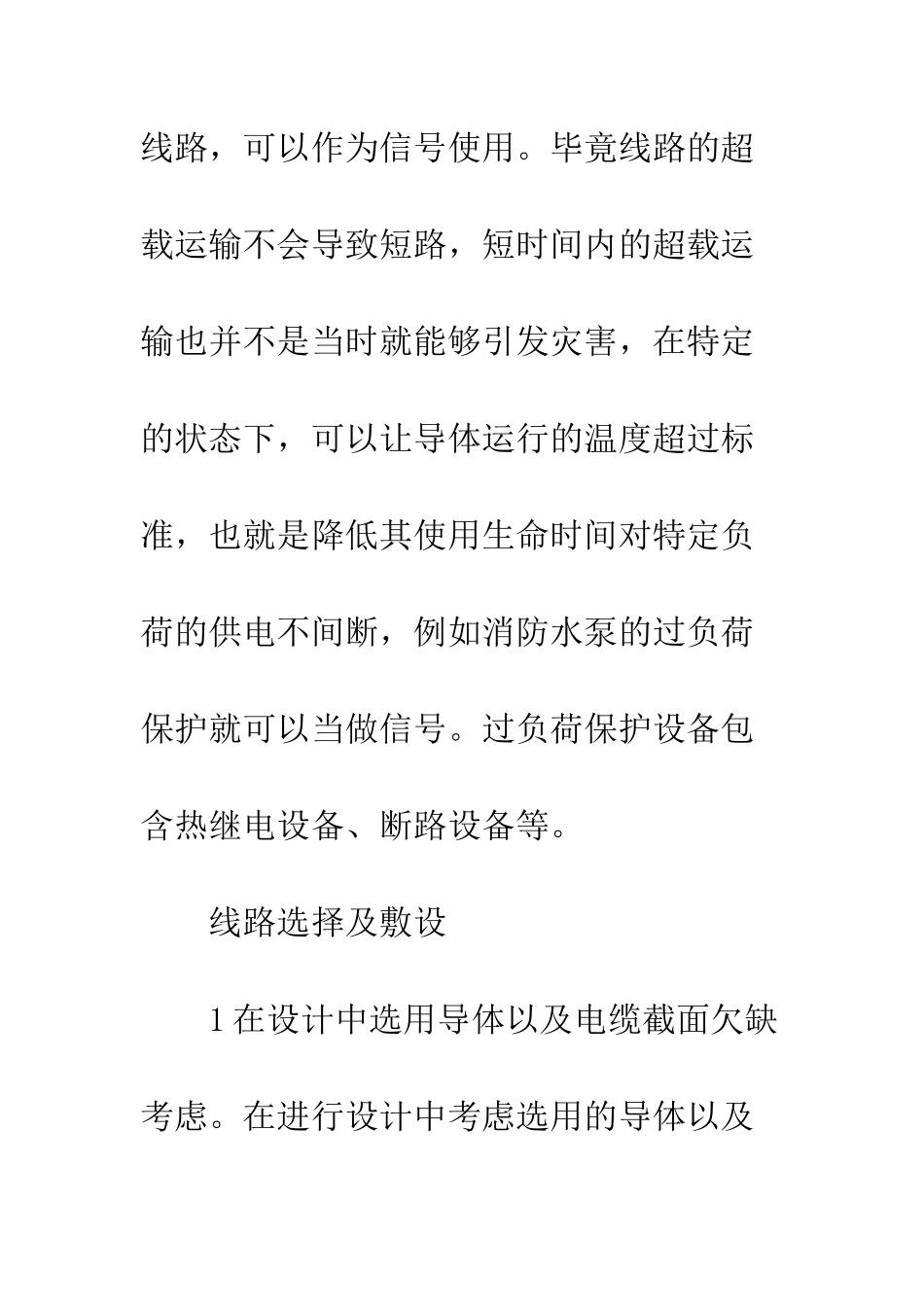

民用建筑电气设计要点分析_第3页
3/11
民用建筑电气设计要点分析 低压配电 1 在设计中消防负荷的末端切换部位不对。在 2025 版《高层民用建筑设计防火法律规范》以及 2025 版《建筑设计防火法律规范》中对消防负荷的供电标准都是在末端配电箱位置装置自动切换设备,在实际操作中,设计工作者对末端配电箱设备的概念理解存在异议,在规定的条文中末端配电设备处装置的自动呼唤装置是说的部分消防装置还是全部的消防装置,这里所说的互换设备位置不确定。依据收集的建议和意见,对互换设备的位置进行了统一,各自装置在各自的末端配电箱。例如消防水泵装置在消防水泵室的配电设备处切换,相仿电梯就应该相应的装置在电梯机房配电设备处进行切换。 2 切断电路可作用于消防负荷的过负荷。依据国家《低压配电设计法律规范》文件中第条:过负荷断电能够引发严重事故的线路,对它进行过负荷保护时不能够切断线路,可以作为信号使用。毕竟线路的超载运输不会导致短路,短时间内的超载运输也并不是当时就能够引发灾害,在特定的状态下,可以让导体运行的温度超过标准,也就是降低其使用生命时间对特定负荷的供电不间断,例如消防水泵的过负荷保护就可以当做信号。过负荷保护设备包含热继电设备、断路设备等。 线路选择及敷设 1 在设计中选用导体以及电缆截面欠缺考虑。在进行设计中考虑选用的导体以及电线的截面积时,不仅要考虑满足计算电流的符合标准,还要考虑到用电设备端的电压情况,当给高层建筑物电梯或者屋顶小风机进行远距离供电的时候,因为线路会出现电压损失,所以当电流到达用电设备的时候,所能送到的电压电流量不能满足电机发动或者电压偏差的要求,依据国家《供配电系统设计法律规范》条例中第条:用电设备端电压出现的偏差允许的范围如下:普通场所照明以及电动机工作时出现的偏差在-5%至 5%都是可行的;距离变电所规模较小的照明以及应急、道路、警卫照明工作的偏差在 5%、-10%都是可行的;没有特别要求的用电设备电压偏差也是在-5%至 5%。所以在设计配电线路中远距离供电时要根据运输中电压的损失量来计算,在选用的电线以及导体的截面积适当的加大一点,或者在设计中调节一下配电室的装置位置,缩小供电距离。另外还有环境因素和敷设方案对导体以及电线的电流载量也有影响,因此,在选用导体以及电线的截面积时要考虑并列的条数、工作环境因素、导体运行温度等因素对导体以及电线的载流量影响,恰当的选择电线的并列条数。 2 在设计中对非消防一二级负荷以...
