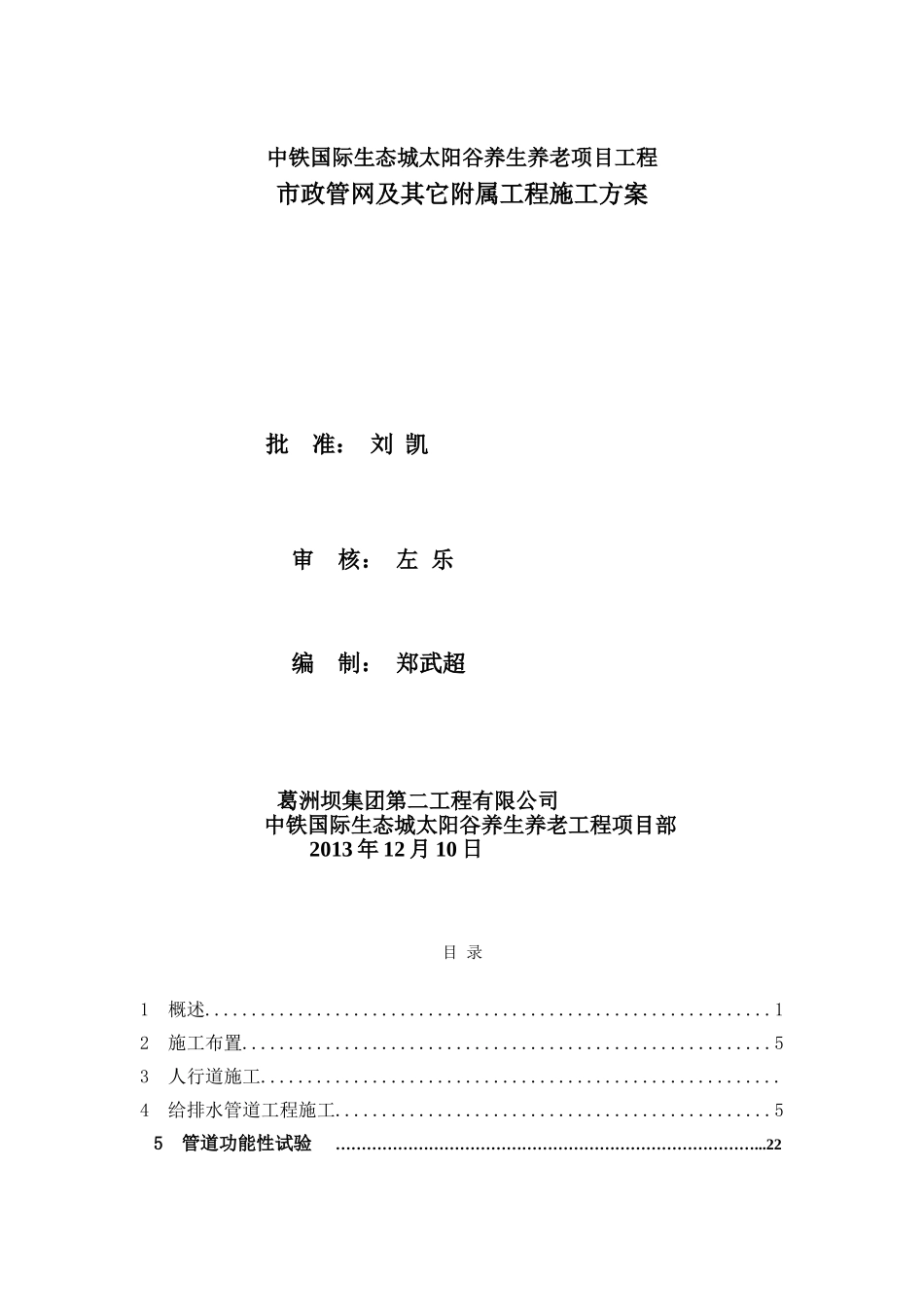

中铁国际生态城太阳谷养生养老项目工程市政管网及其它附属工程施工方案批准：刘凯审核：左乐编制：郑武超葛洲坝集团第二工程有限公司中铁国际生态城太阳谷养生养老工程项目部2013年12月10日目录1概述.............................................................12施工布置.........................................................53人行道施工........................................................4给排水管道工程施工...............................................55管道功能性试验………………………………………………………………………...225.1概述…………………………………………………………………………………………226管道沟槽及井回填.................................................277电力、弱电管道工程..............................................308质量安全保证措施.................................................319资源配置.........................................................3210进度计划安排....................................................3311附图............................................................33中铁国际生态城太阳谷养生养老工程项目3#路人行道及附属工程施工方案1概述由于3#路施工蓝图细化，施工内容及原图中诸多细部结构变动，本方案作为“3#路土建施工方案”的补充方案，主要阐述了给排水管网及其它附属工程的施工方法。给排水管网及其它附属工程主要包括：DN200×12给水PE管埋设、DN100给水PE支管施工、地上式消火栓施工、阀门及阀门井施工；DN600HDPE塑钢缠绕雨水排水管施工、DN200HDPE塑钢缠绕雨水排水支管及水篦子施工、φ1000雨水检查井施工；DN500HDPE塑钢缠绕污水排水管施工、DN300HDPE塑钢缠绕污水排水支管施工、φ1000污水检查井施工；通信管道埋设（沿路段采用HDPE2梅＋2品管束过路段采用HDPE1梅＋1品管束）、通信手孔施工；电力管道C-PVC管埋设、电力手孔施工及路灯基础及路灯电缆接地系统埋设施工等。其工程量如表1-1所示。表1-13#路给排水管网及其它附属工程工程量表序号施工项目规格单位工程量备注一、给水系统1PE管DN200m1002公称压力1.0Mpa1.1沟槽石方开挖M³1166.2沟槽控制爆破1.2沟槽土方开挖M³2451.3基础包角碎石土垫层M³201.61.4碎石土回填土石比=5:5M³504压实度≥95%1.5碎石土回填土石比=5:5M³50.4压实度87%2PE管DN100m120公称压力1.0Mpa2.1沟槽石方开挖M³140.4沟槽控制爆破2.2基础包角碎石土垫层M³171.42.3碎石土回填土石比=5:5M³428.5压实度≥95%2.4碎石土回填土石比=5:5M³42.9压实度87%2.5管堵个163地上式消火栓SS100/65个103.1沟槽石方开挖M³26沟槽控制爆破3.2混凝土支墩400×400×100M³13.3卵石回填M³22.53.4管道碰头及打麻项13.5闸阀套筒座10序号施工项目规格单位工程量备注3.6砖砌井筒座103.7碎石土回填M³204蝶阀DN200个18暂定5阀门井φ1200座185.1石方开挖M³310.45.2土方开挖M³505.3碎石土回填M³1005.4φ700高分子井盖、井座HG602套186伸缩节DN200个27混凝土支墩项1二、雨水系统1塑钢缠绕排水管DN600m983SN=10KN/㎡1.1沟槽石方开挖M³4785沟槽控制爆破1.2沟槽土方开挖M³15951.3中粗砂垫层M³422.71.4碎石土回填土石比5：5M³5423.5回填密实度≥92%1.5碎石土回填土石比5：5M³147.5回填密实度≥87%2塑钢缠绕排水管DN200m410SN=10KN/㎡2.1沟槽石方开挖M³2029.5沟槽控制爆破2.2沟槽土方开挖M³225.52.3中粗砂垫层M³90.22.4碎石土回填土石比5：5M³2111回填密实度≥92%2.5碎石土回填土石比5：5M³41回填密实度≥87%3雨水检查井φ1000座363.1石方开挖M³365.63.2土方开挖M³40.63.3级配碎石回填最大粒径小于40mmM³203.53.4C20混凝土M³764雨水口座724.1石方开挖M³1764.2土方开挖M³204.3碎石土回填土石比5：5M³124.25水篦子个72序号施工项目规格单位工程量备注6弹性连接卡箍DN600套1006.1卡箍安装槽石方开挖M³606.2卡箍安装槽回填M³607弹性连接卡箍DN200套507.1卡箍安装槽石方开挖M³607.2卡箍安装槽回填M³608φ700高分子井盖HG601个36三...
