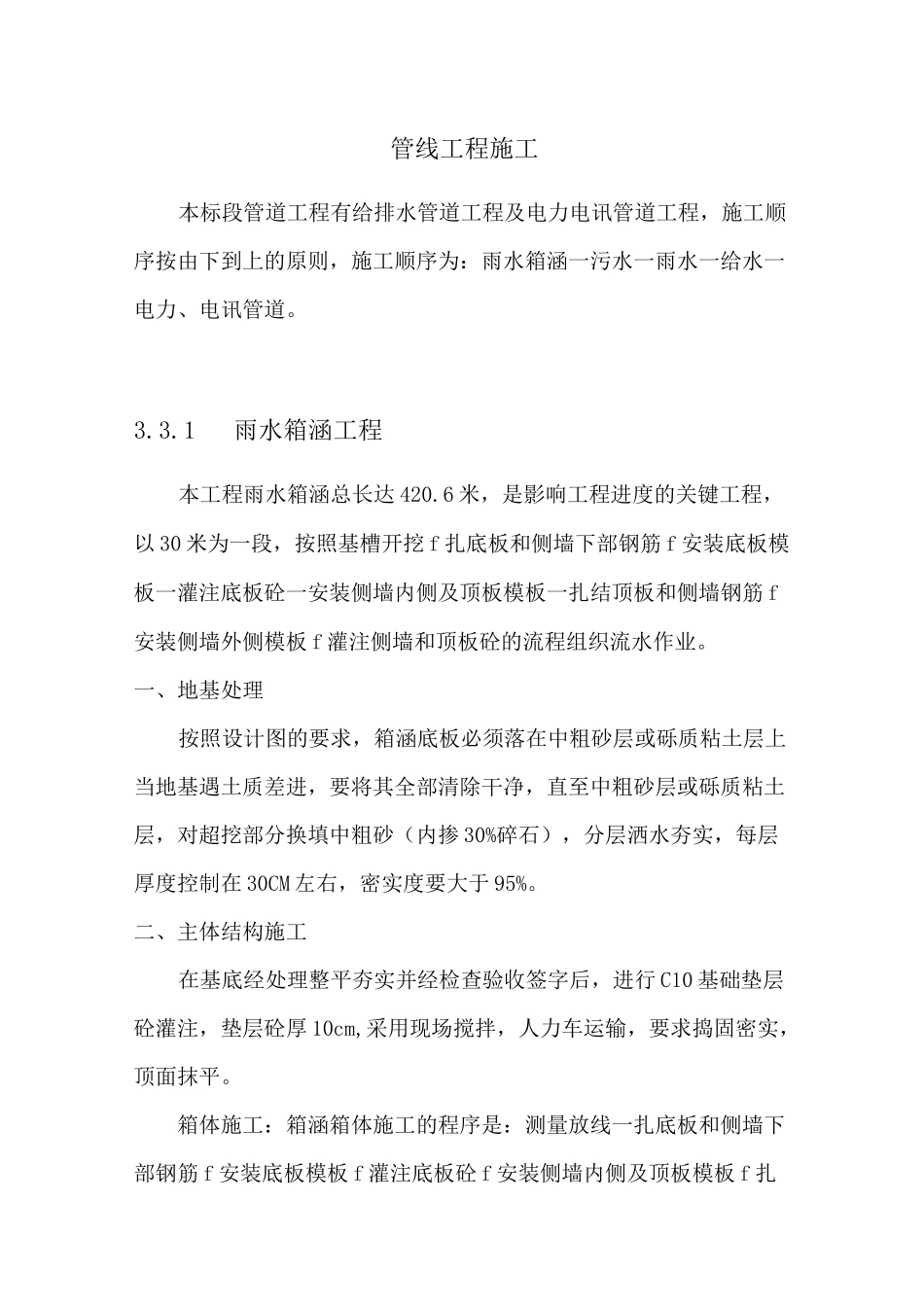

管线工程施工

管线工程施工本标段管道工程有给排水管道工程及电力电讯管道工程，施工顺序按由下到上的原则，施工顺序为：雨水箱涵一污水一雨水一给水一电力、电讯管道。3.3.1雨水箱涵工程本工程雨水箱涵总长达 420.6 米，是影响工程进度的关键工程，以 30 米为一段，按照基槽开挖 f 扎底板和侧墙下部钢筋 f 安装底板模板一灌注底板砼一安装侧墙内侧及顶板模板一扎结顶板和侧墙钢筋 f安装侧墙外侧模板 f 灌注侧墙和顶板砼的流程组织流水作业。一、地基处理按照设计图的要求，箱涵底板必须落在中粗砂层或砾质粘土层上当地基遇土质差进，要将其全部清除干净，直至中粗砂层或砾质粘土层，对超挖部分换填中粗砂（内掺 30%碎石），分层洒水夯实，每层厚度控制在 30CM 左右，密实度要大于 95%。二、主体结构施工在基底经处理整平夯实并经检查验收签字后，进行 C10 基础垫层砼灌注，垫层砼厚 10cm,采用现场搅拌，人力车运输，要求捣固密实，顶面抹平。箱体施工：箱涵箱体施工的程序是：测量放线一扎底板和侧墙下部钢筋 f 安装底板模板 f 灌注底板砼 f 安装侧墙内侧及顶板模板 f 扎结顶板和侧墙钢筋 f 安装侧墙外侧模板 f 灌注侧墙和顶板砼。（1）扎结底板和侧板下部钢筋，灌注底板砼：待垫层砼凝固后用经纬仪交汇通道纵横中线，按设计放出箱体大样和钢筋大样，按钢筋大样扎结底板钢筋和侧墙下部钢筋。安装外模至底板砼高度。垫齐垫块经验收合格后，灌注底板砼，要求捣固密实，表面按设计抹平。（2）安装内侧墙及顶板模板，内侧墙模板和顶板模板均采用进口烤漆板。待底板砼凝固后，放出中线按设计门架密度和高度在砼底板上搭设门架，安装侧膜和顶板模型。要求结构牢固，高度、宽度准确。（3）扎结顶板和侧墙钢筋：枯板钢筋放大样后进行扎结，顶板钢筋伸入侧墙内的钢筋同侧墙钢筋进行扎结，并垫齐垫块确保保护层厚度。（4）安装外侧模板：安装外模前，对底板与侧墙接头处的砼进行凿毛冲洗清除浮碴，然后再进行外模安装，外模用拉杆与内模联结，保证砼不超厚，模板不走样。钢筋扎结完毕经验收合格并经监理检查签认后，灌注砼。（暗渠模板支架图详见附图）箱涵箱体的砼灌注，采用商品砼，用地泵进行灌注，两侧对称进行，先灌注侧墙然后灌注顶板，要求捣固密实，特别是两次浇注的接头要加强捣固以防有空油和蜂窝麻面，并随时防止模板变形漏浆，确保砼表面光洁，线条流畅。两次浇注的接头，保持介面粗糙、干净、无堆落的砼、砂浆等物，介面在浇...
