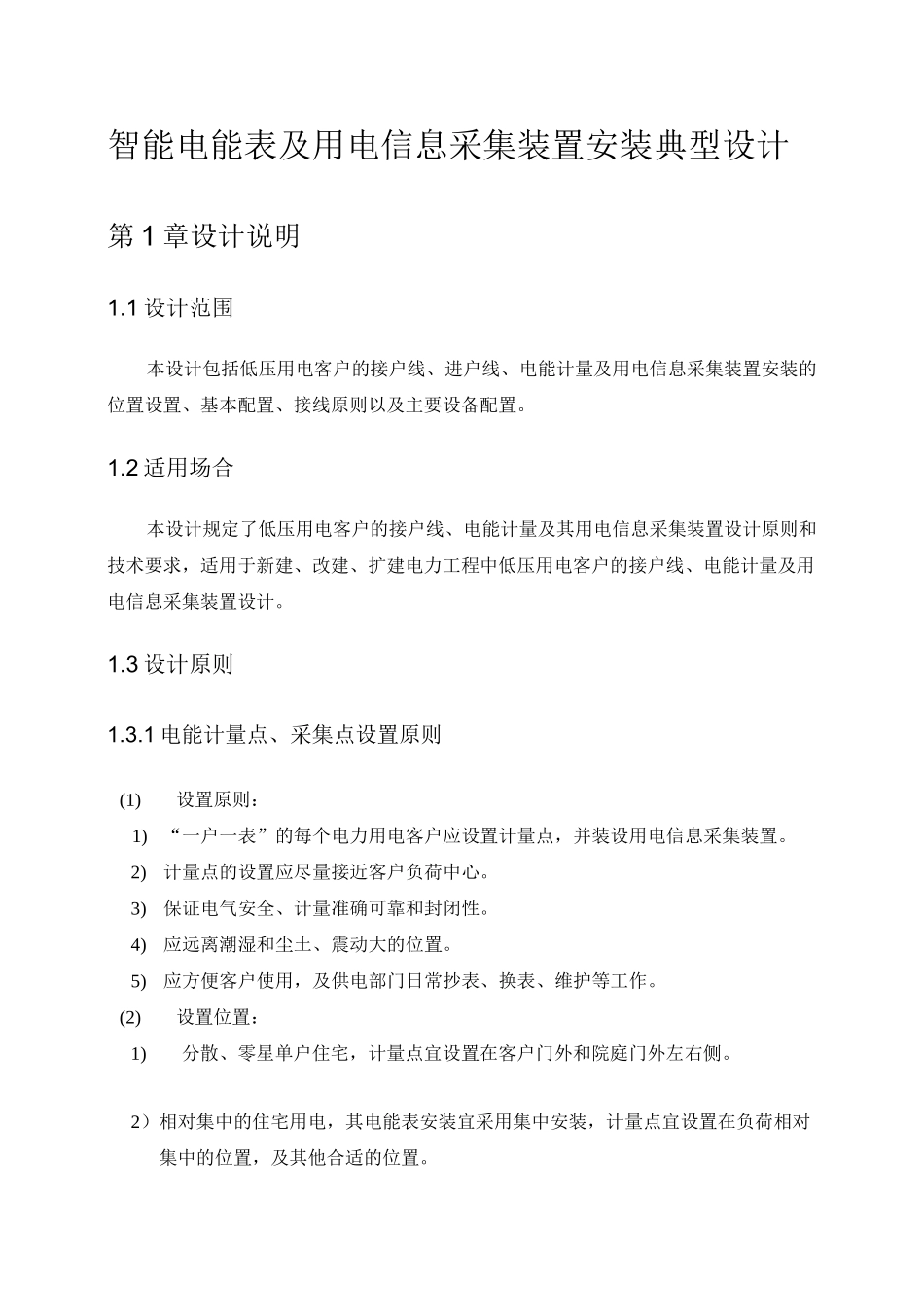

智能电能表及用电信息采集装置安装典型设计--单相_第1页
1/11

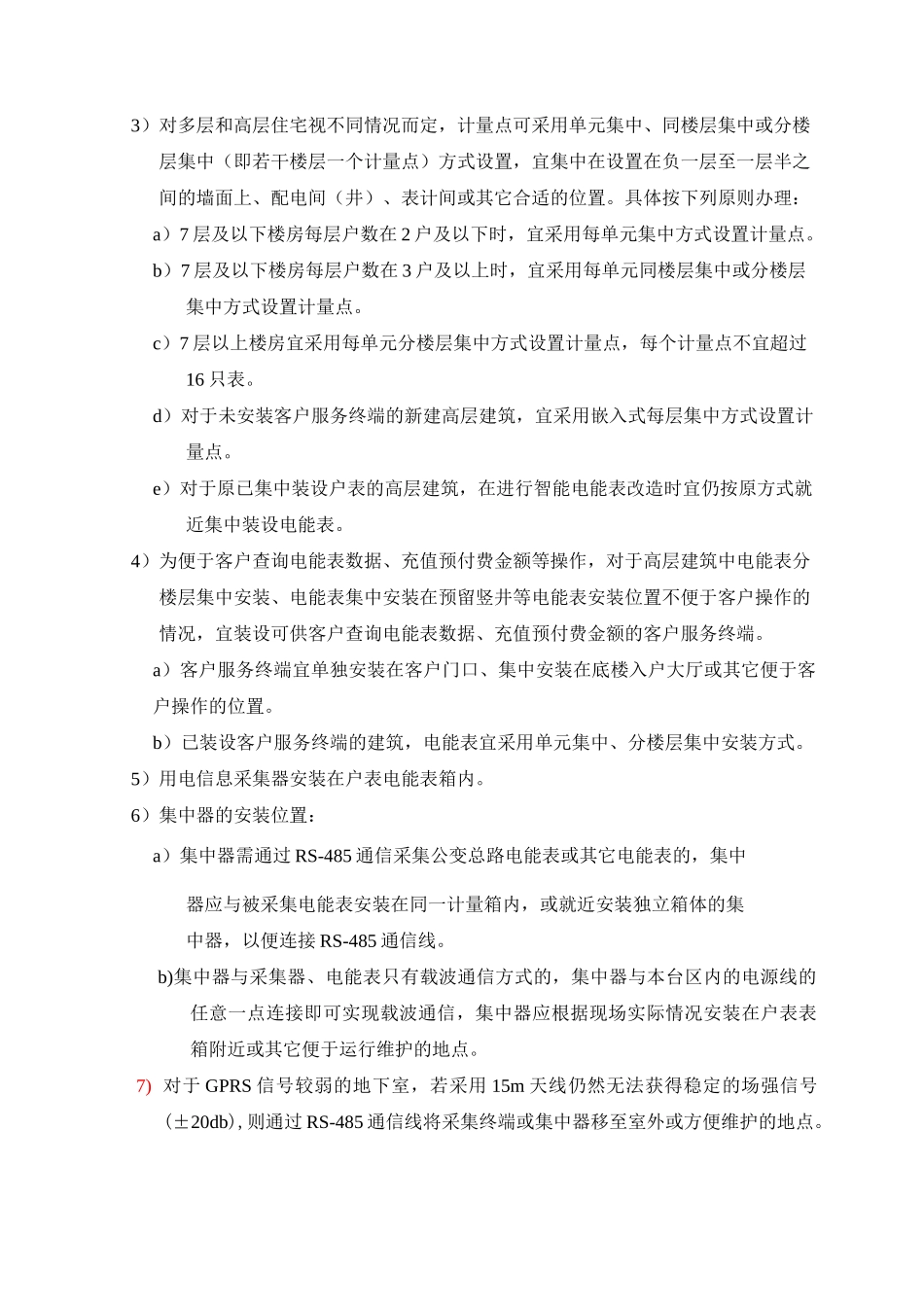

智能电能表及用电信息采集装置安装典型设计--单相_第2页
2/11
智能电能表及用电信息采集装置安装典型设计--单相_第3页
3/11
智能电能表及用电信息采集装置安装典型设计第 1 章设计说明1.1 设计范围本设计包括低压用电客户的接户线、进户线、电能计量及用电信息采集装置安装的位置设置、基本配置、接线原则以及主要设备配置。1.2 适用场合本设计规定了低压用电客户的接户线、电能计量及其用电信息采集装置设计原则和技术要求,适用于新建、改建、扩建电力工程中低压用电客户的接户线、电能计量及用电信息采集装置设计。1.3 设计原则1.3.1 电能计量点、采集点设置原则(1)设置原则:1)“一户一表”的每个电力用电客户应设置计量点,并装设用电信息采集装置。2)计量点的设置应尽量接近客户负荷中心。3)保证电气安全、计量准确可靠和封闭性。4)应远离潮湿和尘土、震动大的位置。5)应方便客户使用,及供电部门日常抄表、换表、维护等工作。(2)设置位置:1)分散、零星单户住宅,计量点宜设置在客户门外和院庭门外左右侧。2)相对集中的住宅用电,其电能表安装宜采用集中安装,计量点宜设置在负荷相对集中的位置,及其他合适的位置。3)对多层和高层住宅视不同情况而定,计量点可采用单元集中、同楼层集中或分楼层集中(即若干楼层一个计量点)方式设置,宜集中在设置在负一层至一层半之间的墙面上、配电间(井)、表计间或其它合适的位置。具体按下列原则办理:a)7 层及以下楼房每层户数在 2 户及以下时,宜采用每单元集中方式设置计量点。b)7 层及以下楼房每层户数在 3 户及以上时,宜采用每单元同楼层集中或分楼层集中方式设置计量点。c)7 层以上楼房宜采用每单元分楼层集中方式设置计量点,每个计量点不宜超过16 只表。d)对于未安装客户服务终端的新建高层建筑,宜采用嵌入式每层集中方式设置计量点。e)对于原已集中装设户表的高层建筑,在进行智能电能表改造时宜仍按原方式就近集中装设电能表。4)为便于客户查询电能表数据、充值预付费金额等操作,对于高层建筑中电能表分楼层集中安装、电能表集中安装在预留竖井等电能表安装位置不便于客户操作的情况,宜装设可供客户查询电能表数据、充值预付费金额的客户服务终端。a)客户服务终端宜单独安装在客户门口、集中安装在底楼入户大厅或其它便于客户操作的位置。b)已装设客户服务终端的建筑,电能表宜采用单元集中、分楼层集中安装方式。5)用电信息采集器安装在户表电能表箱内。6)集中器的安装位置:a)集中器需通过 RS-485 通信采集公变总路电能表或其它电能表的,集中器应与被采集电能表安装在同一计...
