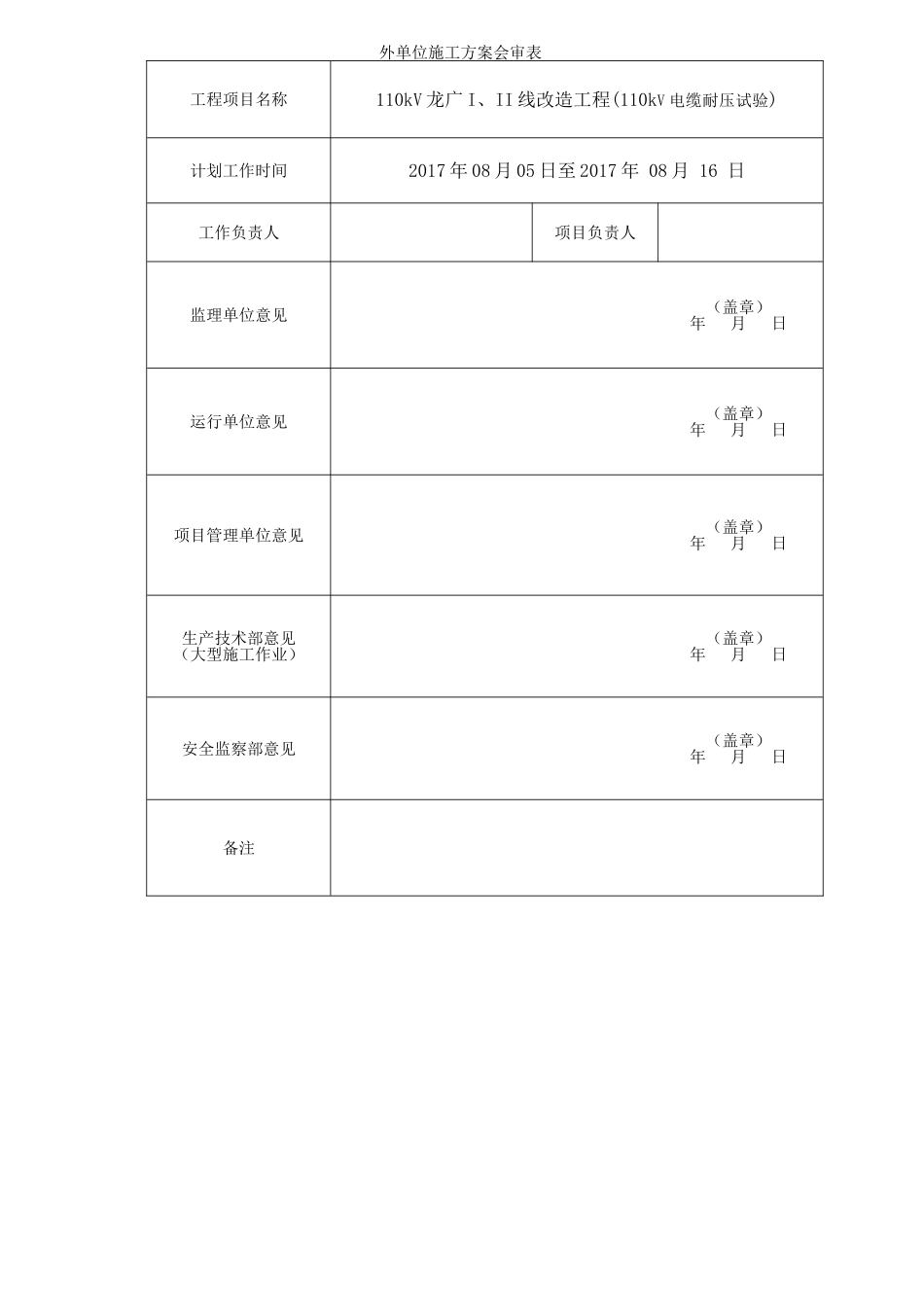

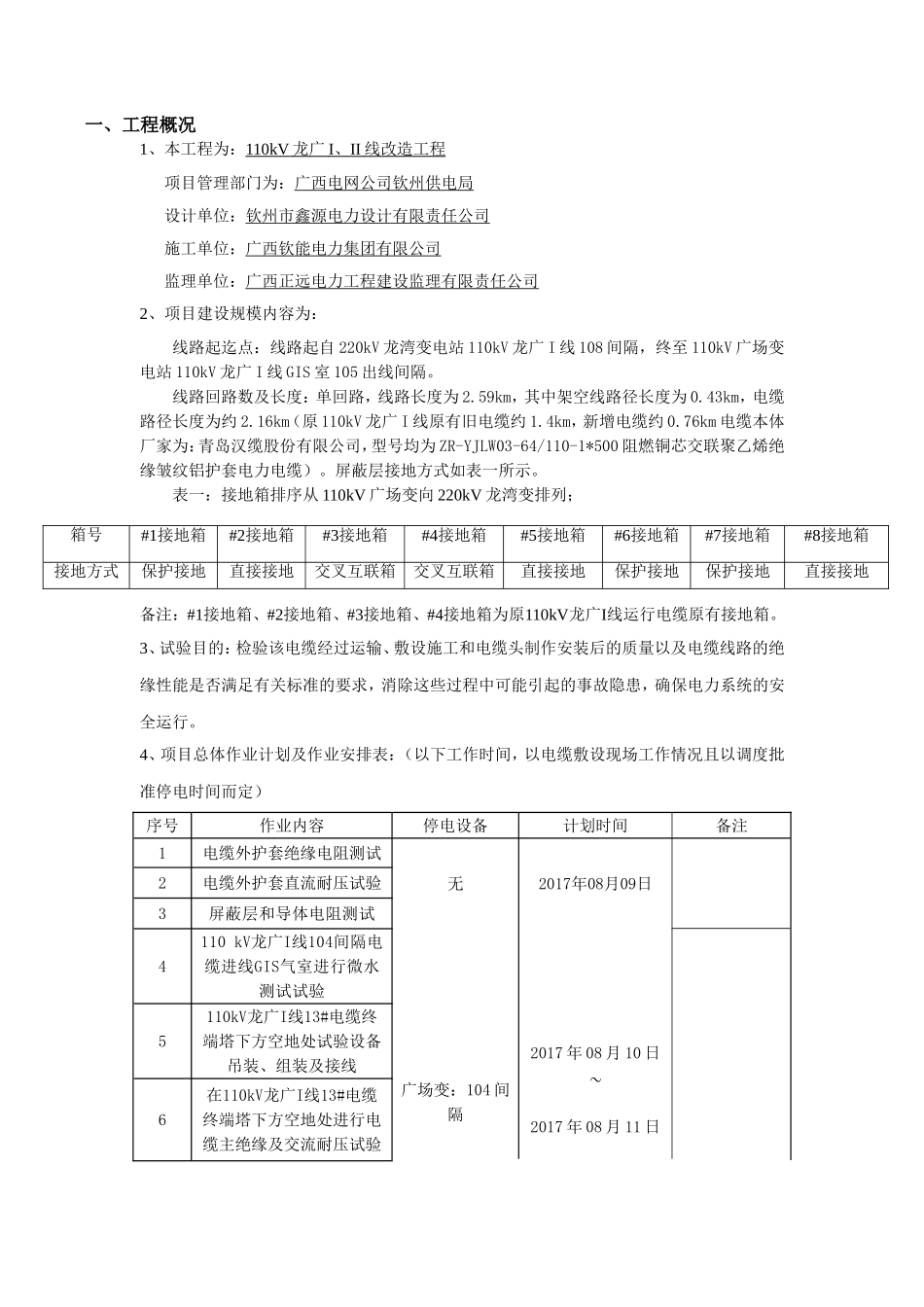

外单位施工方案会审表工程项目名称110kV龙广I、II线改造工程(110kV电缆耐压试验)计划工作时间2017年08月05日至2017年08月16日工作负责人项目负责人监理单位意见（盖章）年月日运行单位意见（盖章）年月日项目管理单位意见（盖章）年月日生产技术部意见（大型施工作业）（盖章）年月日安全监察部意见（盖章）年月日备注施工方案签名页项目名称110kV龙广I、II线改造工程(110kV电缆耐压试验)作业内容110kV龙广I、II改造工程110kV电缆交流耐压试验批准年月日审核年月日编写年月日注一、工程概况1、本工程为：110kV龙广I、II线改造工程项目管理部门为：广西电网公司钦州供电局设计单位：钦州市鑫源电力设计有限责任公司施工单位：广西钦能电力集团有限公司监理单位：广西正远电力工程建设监理有限责任公司2、项目建设规模内容为：线路起迄点：线路起自220kV龙湾变电站110kV龙广I线108间隔，终至110kV广场变电站110kV龙广I线GIS室105出线间隔。线路回路数及长度：单回路，线路长度为2.59km，其中架空线路径长度为0.43km，电缆路径长度为约2.16km（原110kV龙广I线原有旧电缆约1.4km，新增电缆约0.76km电缆本体厂家为：青岛汉缆股份有限公司，型号均为ZR-YJLW03-64/110-1*500阻燃铜芯交联聚乙烯绝缘皱纹铝护套电力电缆）。屏蔽层接地方式如表一所示。表一：接地箱排序从110kV广场变向220kV龙湾变排列；备注：#1接地箱、#2接地箱、#3接地箱、#4接地箱为原110kV龙广I线运行电缆原有接地箱。3、试验目的：检验该电缆经过运输、敷设施工和电缆头制作安装后的质量以及电缆线路的绝缘性能是否满足有关标准的要求，消除这些过程中可能引起的事故隐患，确保电力系统的安全运行。4、项目总体作业计划及作业安排表：（以下工作时间，以电缆敷设现场工作情况且以调度批准停电时间而定）序号作业内容停电设备计划时间备注1电缆外护套绝缘电阻测试无2017年08月09日2电缆外护套直流耐压试验3屏蔽层和导体电阻测试4110kV龙广I线104间隔电缆进线GIS气室进行微水测试试验广场变：104间隔2017年08月10日~2017年08月11日5110kV龙广I线13#电缆终端塔下方空地处试验设备吊装、组装及接线6在110kV龙广I线13#电缆终端塔下方空地处进行电缆主绝缘及交流耐压试验箱号#1接地箱#2接地箱#3接地箱#4接地箱#5接地箱#6接地箱#7接地箱#8接地箱接地方式保护接地直接接地交叉互联箱交叉互联箱直接接地保护接地保护接地直接接地7试验设备拆除、被试品恢复状态5、作业地点：5.1、110kV龙广I线13#电缆终端塔下方空地（试验升压点）；5.2、110kV广场变电站110kV龙广I线GIS室104间隔（电缆终端监护、电缆电阻测试）；5.3、110kV广场变电站电缆竖井#1接地箱处（耐压前对接地箱进行检查）。二、组织措施1、组织机构人员角色名单及联系电话职责分工项目负责人负责组织协调人员完成安装、质量、试验、验收等工作。现场试验负责人1、负责做好现场指挥工作。2、负责检查现场试验接线的正确性，对全体工作班人员进行安全技术交底，详细布置试验中的安全注意事项。现场安全负责人1、负责施工现场的安全监督工作；2、负责现场安全用具、用品和设施的检查准备工作，检查现场安全围栏或遮栏是否符合现场安全，试验前通知所有人员撤出安全围栏外。现场技术负责人1、在取得现场试验负责人许可后，对被试品进行加压，加压过程中应进行呼唱，升至试验规定电压后告知现场负责人，每条电缆试验结束断开试验电源并汇报现场负责人。试验放电人员1、每试验完成一项，由现场负责人通知对被试品进行放电，放电时应用每千伏约80kΩ的限流电阻放电棒反复对被试品充分放电，直至无火花后，才允许直接接地放电。电缆终端、接地箱监护人员1、认真做好监护工作，并监听被试设备有无放电声，在未接到现场负责人工作结束指令时不能擅自离开现场。工作班其他成员1、服从现场负责人的工作安排，认真执行《电业安全工作规程》和现场安全措施，互相关心施工安全。2、工作任务2.1、电缆外护套绝缘电阻测试；2.2、电缆外护套直流耐压试验；2.3、屏蔽层及导体电阻测试；2.4、110kV龙广I线13#电缆终端塔下方空地处试验设备吊装、组装及接线；2.5、在110kV龙广I线13#电缆终...
