煤矿职工不安全行为预防之井下电气网络三大保护之保护接地

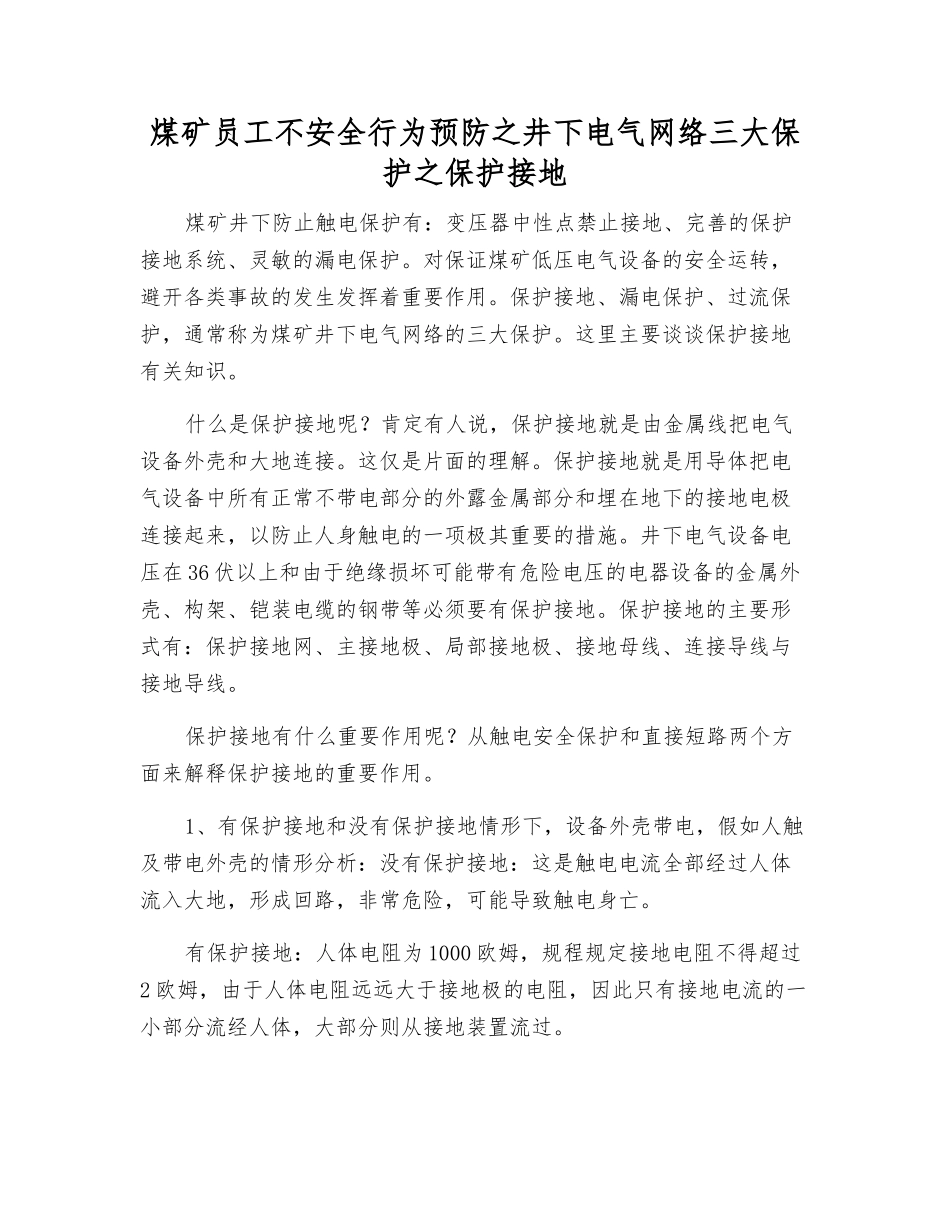

煤矿员工不安全行为预防之井下电气网络三大保护之保护接地煤矿井下防止触电保护有：变压器中性点禁止接地、完善的保护接地系统、灵敏的漏电保护。对保证煤矿低压电气设备的安全运转，避开各类事故的发生发挥着重要作用。保护接地、漏电保护、过流保护，通常称为煤矿井下电气网络的三大保护。这里主要谈谈保护接地有关知识。什么是保护接地呢？肯定有人说，保护接地就是由金属线把电气设备外壳和大地连接。这仅是片面的理解。保护接地就是用导体把电气设备中所有正常不带电部分的外露金属部分和埋在地下的接地电极连接起来，以防止人身触电的一项极其重要的措施。井下电气设备电压在 36 伏以上和由于绝缘损坏可能带有危险电压的电器设备的金属外壳、构架、铠装电缆的钢带等必须要有保护接地。保护接地的主要形式有：保护接地网、主接地极、局部接地极、接地母线、连接导线与接地导线。保护接地有什么重要作用呢？从触电安全保护和直接短路两个方面来解释保护接地的重要作用。1、有保护接地和没有保护接地情形下，设备外壳带电，假如人触及带电外壳的情形分析：没有保护接地：这是触电电流全部经过人体流入大地，形成回路，非常危险，可能导致触电身亡。有保护接地：人体电阻为 1000 欧姆，规程规定接地电阻不得超过2 欧姆，由于人体电阻远远大于接地极的电阻，因此只有接地电流的一小部分流经人体，大部分则从接地装置流过。两者比较可以看出，有保护接地的情况下，人体在触及带电设备时相对安全多了。2、若两台井下电气设备碰壳漏电，两相对地短路，假如短路电流不能使继电器动作，就存在危险电压。若将所有的电器设备的接地极都连接起来，形成接地网，此时就不是接地短路，而是直接短路，短路电流增大，从而使保护装置动作，切除故障。我们再来谈谈保护接地网的构成。井下电气设备比较分散，而且供电距离又远，很难有一个集中的接地装置来满足保护接地的需要。因此，除井下中央变电所设置接地极外，沿途供电线路还埋设了许多局部接地极。利用铠装电缆的铅皮、钢带以及橡套电缆的接线，把分布在井底车场、运输大巷、采区变电所以及工作面配电点的电气设备（36 伏以上）的金属外壳在电气上连接起来，这样就使各处埋设的接地极（局部接地极）也并联起来，从而形成一个井下保护接地系统，这就是井下保护接地网。在现实工作中，有些同志认为电气设备的橡套电缆有接地芯线和设备金属外壳连接，就不用再埋设局部接地极了，这是一种错误的观念。在井...
