高中物理 第11章 电路及其应用 4 串联电路和并联电路学案 新人教版必修第三册-新人教版高中必修第三册物理学案

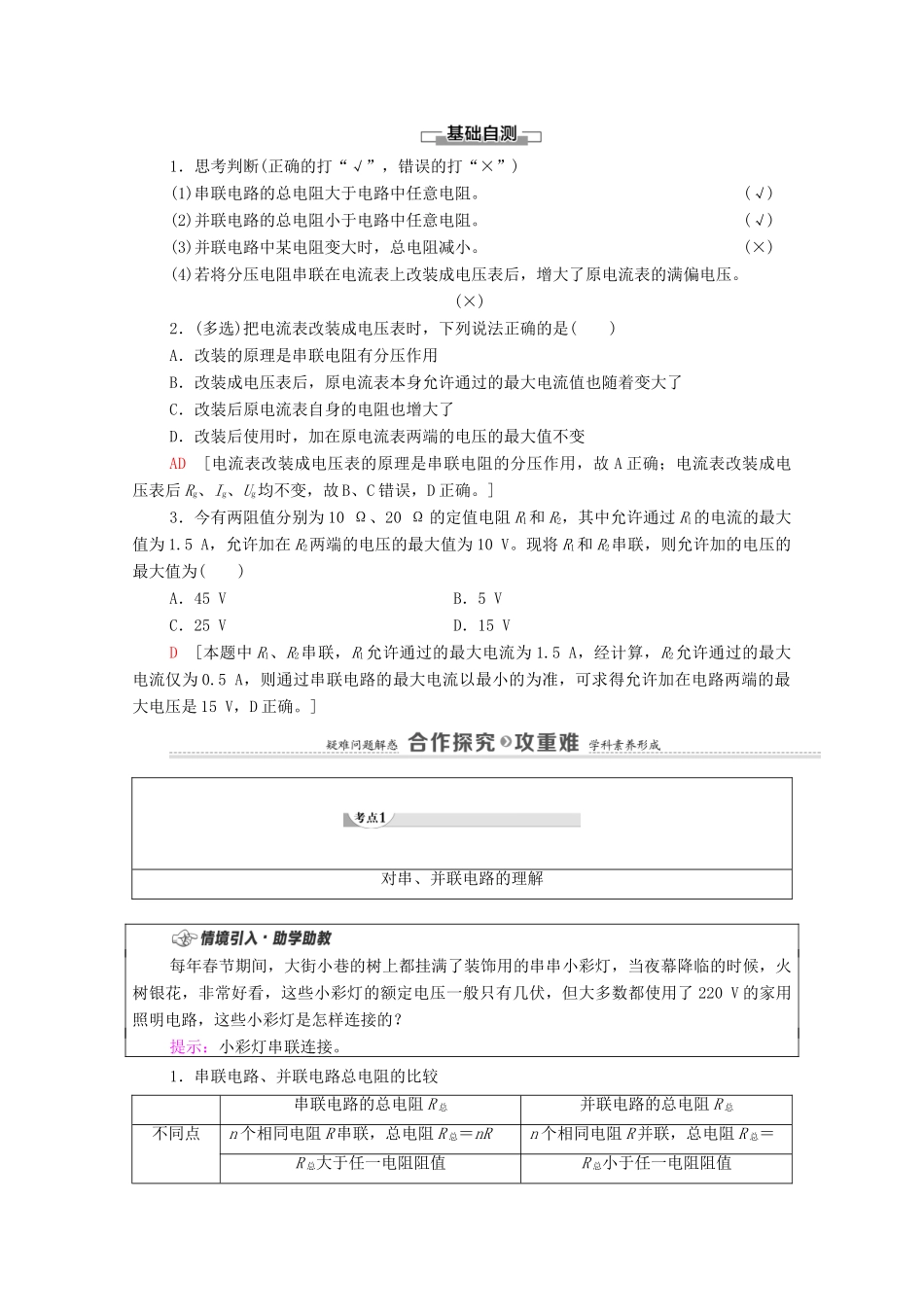

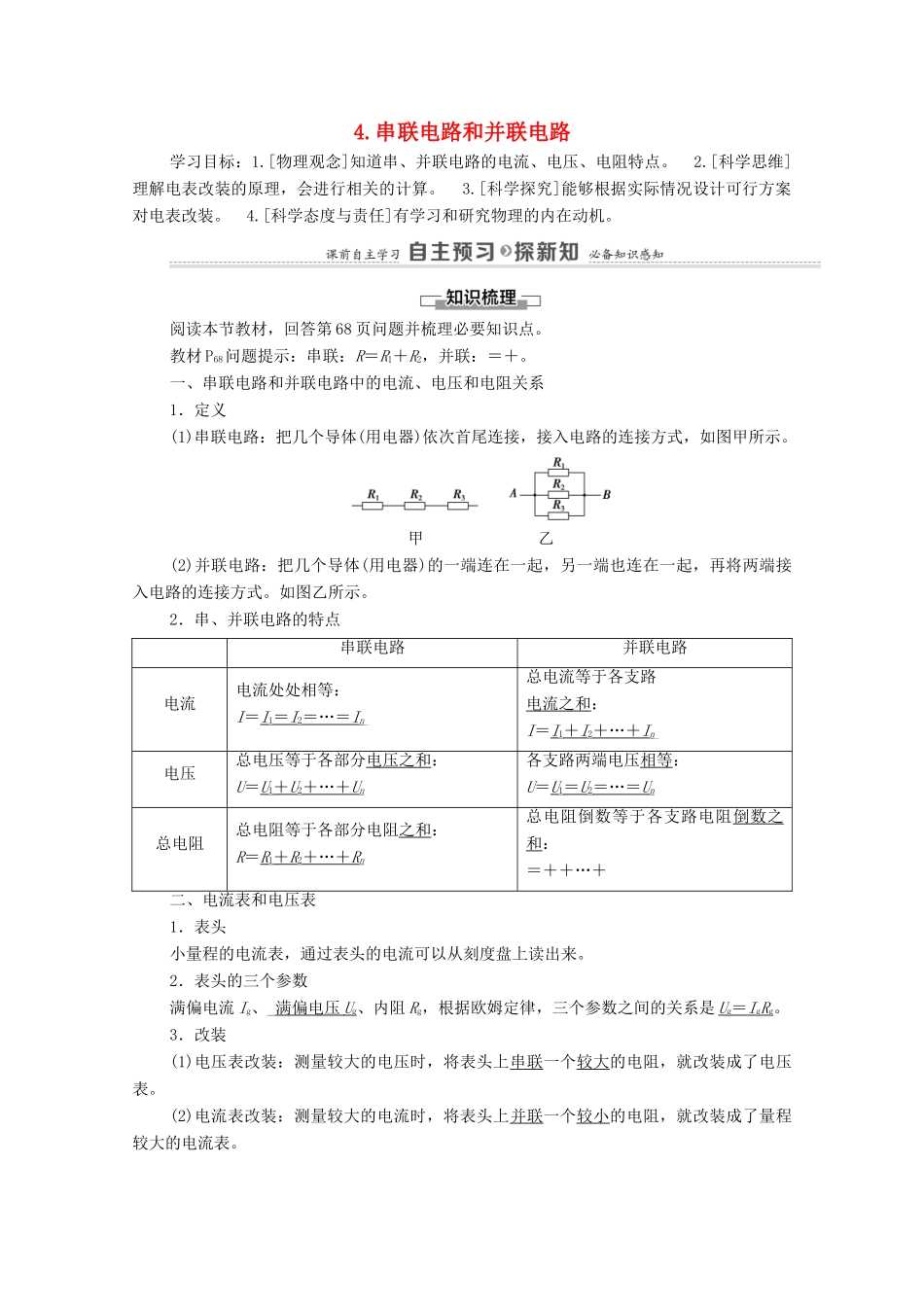

4.串联电路和并联电路学习目标：1.[物理观念]知道串、并联电路的电流、电压、电阻特点。 2.[科学思维]理解电表改装的原理，会进行相关的计算。 3.[科学探究]能够根据实际情况设计可行方案对电表改装。 4.[科学态度与责任]有学习和研究物理的内在动机。阅读本节教材，回答第 68 页问题并梳理必要知识点。教材 P68问题提示：串联：R＝R1＋R2，并联：＝＋。一、串联电路和并联电路中的电流、电压和电阻关系1．定义(1)串联电路：把几个导体(用电器)依次首尾连接，接入电路的连接方式，如图甲所示。甲 乙(2)并联电路：把几个导体(用电器)的一端连在一起，另一端也连在一起，再将两端接入电路的连接方式。如图乙所示。2．串、并联电路的特点串联电路并联电路电流电流处处相等：I＝I1＝ I 2＝…＝ I n_总电流等于各支路电流之和： I＝I1＋ I 2＋…＋ I n_电压总电压等于各部分电压之和：U＝U1＋ U 2＋…＋ U n各支路两端电压相等：U＝U1＝ U 2＝…＝ U n总电阻总电阻等于各部分电阻之和：R＝R1＋ R 2＋…＋ R n总电阻倒数等于各支路电阻倒数之和：＝＋＋…＋二、电流表和电压表1．表头小量程的电流表，通过表头的电流可以从刻度盘上读出来。2．表头的三个参数满偏电流 Ig、_满偏电压 U g、内阻 Rg，根据欧姆定律，三个参数之间的关系是 Ug＝ I gRg。3．改装(1)电压表改装：测量较大的电压时，将表头上串联一个较大的电阻，就改装成了电压表。(2)电流表改装：测量较大的电流时，将表头上并联一个较小的电阻，就改装成了量程较大的电流表。1．思考判断(正确的打“√”，错误的打“×”)(1)串联电路的总电阻大于电路中任意电阻。(√)(2)并联电路的总电阻小于电路中任意电阻。(√)(3)并联电路中某电阻变大时，总电阻减小。(×)(4)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。(×)2．(多选)把电流表改装成电压表时，下列说法正确的是( )A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值不变AD [电流表改装成电压表的原理是串联电阻的分压作用，故 A 正确；电流表改装成电压表后 Rg、Ig、Ug均不变，故 B、C 错误，D 正确。]3．今有两阻值分别为 10 Ω、20 Ω 的定值电阻 R1和 R2，其中允许通过 R1的电流的最大值为 1.5 A，允许加在 R2...
