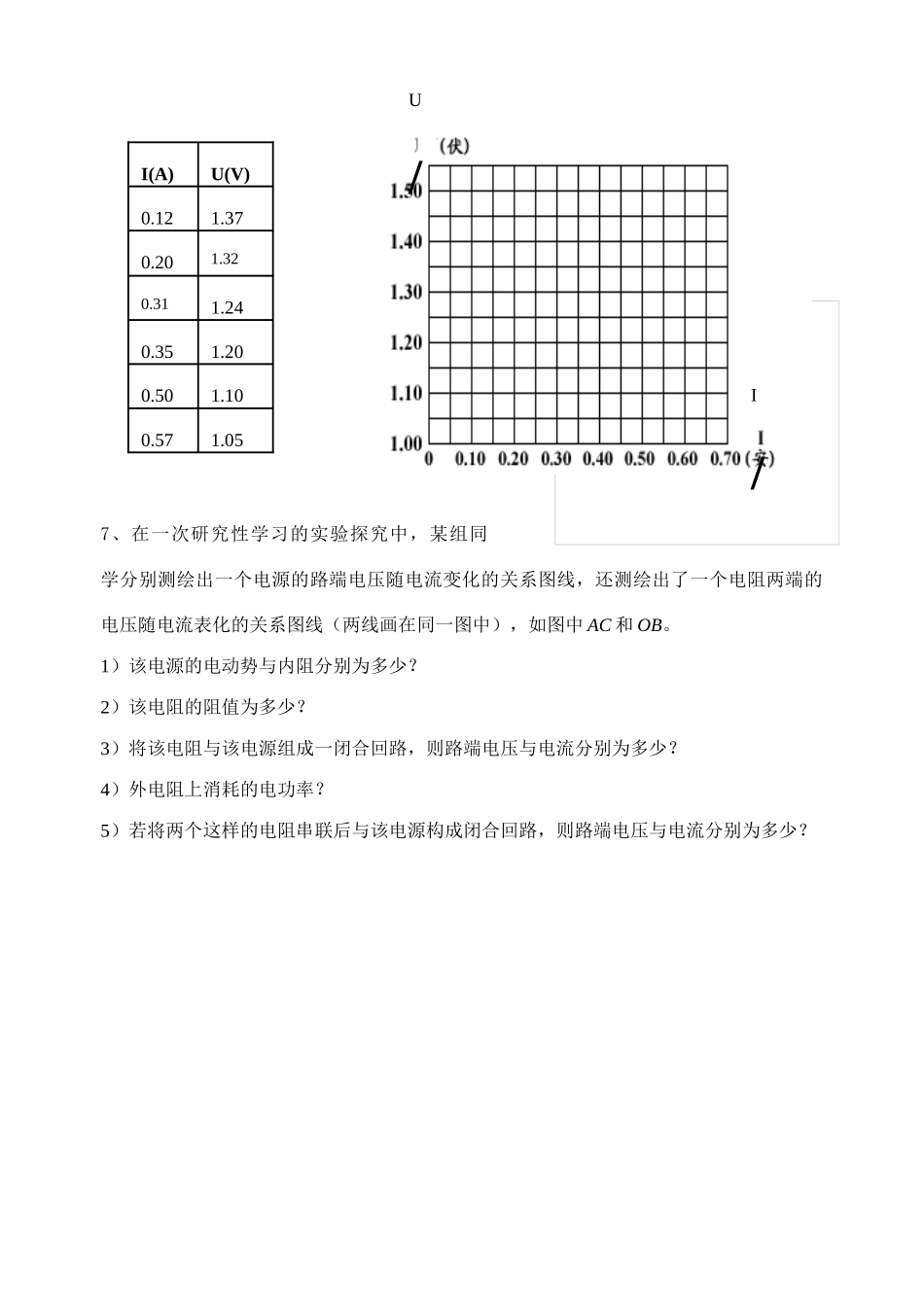

第七节 闭合电路的欧姆定律（2）1、如图所示电路中，A、B 两点所加的电压保持不变。滑动变阻器的滑片在其中点处并且保持位置不变；当滑动变阻器的滑片移动时，下列关于各电表示数的说法中正确的是（ ） A. 向下，电流表和的示数都变大 B. 向上，的示数变大，的示数变小 C. 移到最下端，且的阻值越大，电压表的示数越接近D. 越向上端移动，的示数越接近示数的2、A、B、C 是三个不同规格的灯泡，按图所示方式连接恰好能正常发光，已知电源的电动势为 E，内电阻为 r，将滑动变阻器的滑片 P 向左移动，则三个灯亮度变化是（ ）A．都比原来亮 B．都比原来暗C．A、B 灯比原来亮，C 灯变暗D．A、B 灯比原来暗，C 灯变亮3、如图所示电路中，电源电动势为 E，内阻为 r，电路中 O 点接地，当滑动变阻器的滑片 P 向右滑动时，M、N 两点电势变化情况是（ ）A．都升高 B．都降低C．M 点电势升高，N 点电势降低R1R3MOPN rE rR2ABCPD．M 点电势降低，N 点电势升高E．M 点电势的改变量大于 N 点电势的改变量4、如图所示，电源的电动势和内阻分别为 E、r，在滑动变阻器的滑片 P 由 a 向 b 移动的过程中，电流表、电压表的示数变化情况为 （ ）A．电流表先减小后增大，电压表先增大后减小B．电流表先增大后减小，电压表先减小后增大C．电流表一直减小，电压表一直增大D．电流表一直增大，电压表一直减小5、如图所示为两个不同闭合电路中两个不同电源的 U-I 图像，下列判断正确的是（ ）A．电动势 E1＝E2，发生短路时的电流 I1＞ I2B．电动势 E1=E2，内阻 r1＞r2C．电动势 E1＞E2，内阻 r1＜ r2D．当两电源的工作电流变化量相同时，电源 2 的路端电压变化大6、一位同学记录的 6 组数据见表。试根据这些数据在图中画出 U—I 图线，并根据图线读出电池的电动势 E= V，电池内阻 r = Ω .UI127、在一次研究性学习的实验探究中，某组同学分别测绘出一个电源的路端电压随电流变化的关系图线，还测绘出了一个电阻两端的电压随电流表化的关系图线（两线画在同一图中），如图中 AC 和 OB。1）该电源的电动势与内阻分别为多少？2）该电阻的阻值为多少？3）将该电阻与该电源组成一闭合回路，则路端电压与电流分别为多少？4）外电阻上消耗的电功率？5）若将两个这样的电阻串联后与该电源构成闭合回路，则路端电压与电流分别为多少？1.050.571.100.501.200.351.240.311.320.201.370.12U(V)I(A)U/I/
