高中物理 第三章 磁场 第5节 洛伦兹力的应用教学案 教科版选修3-1-教科版高二选修3-1物理教学案

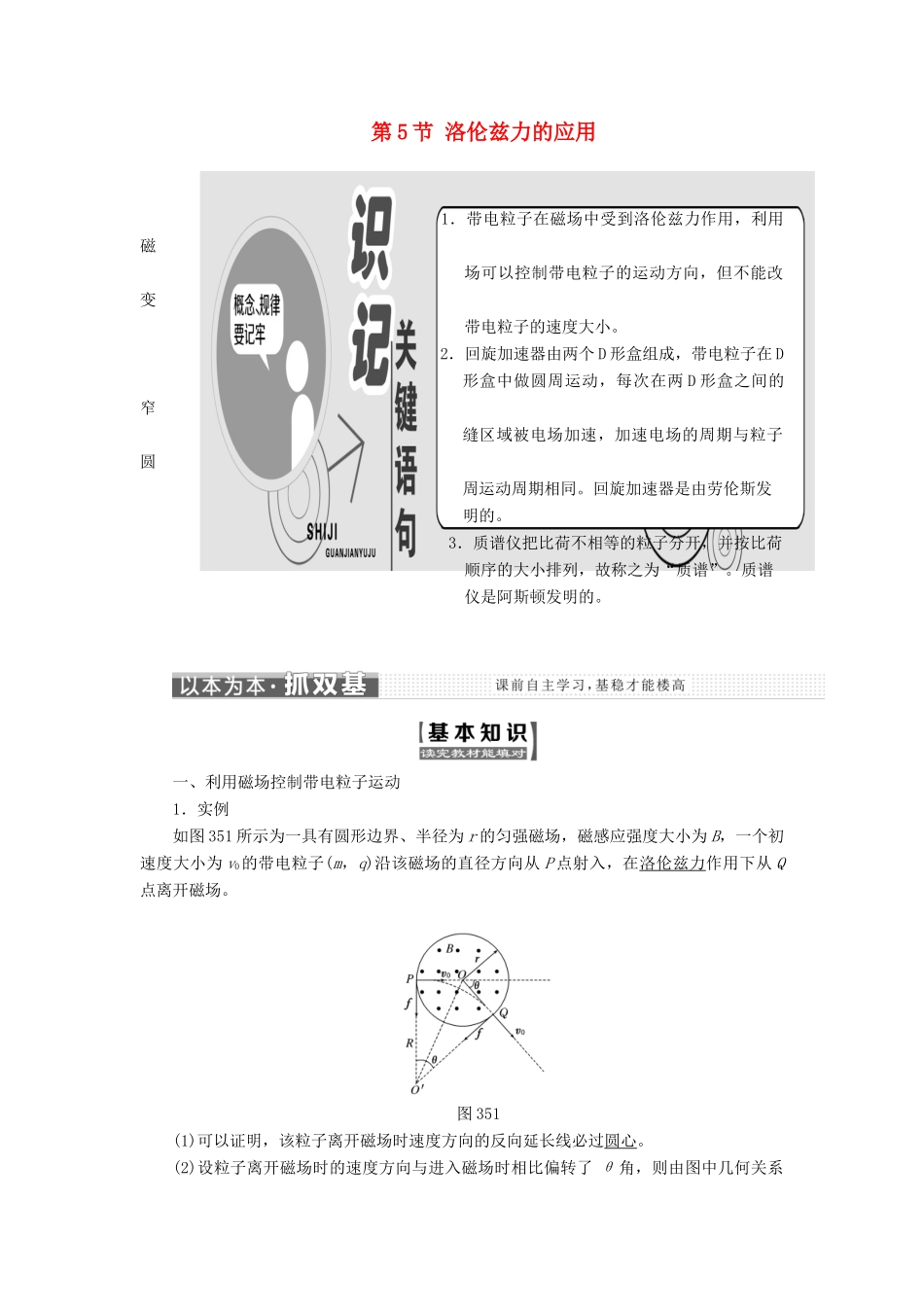

高中物理 第三章 磁场 第5节 洛伦兹力的应用教学案 教科版选修3-1-教科版高二选修3-1物理教学案_第1页
1/43

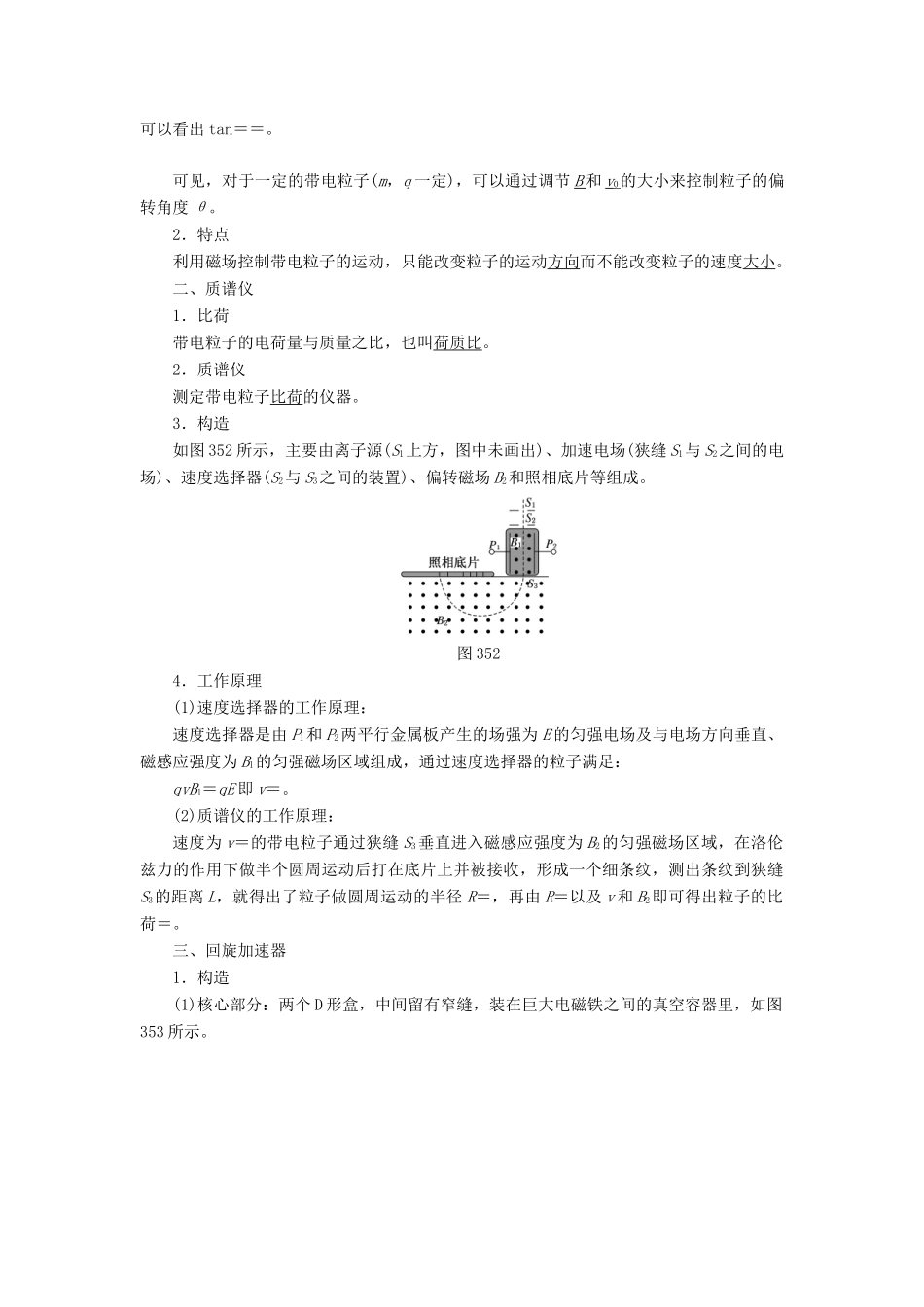

高中物理 第三章 磁场 第5节 洛伦兹力的应用教学案 教科版选修3-1-教科版高二选修3-1物理教学案_第2页
2/43
高中物理 第三章 磁场 第5节 洛伦兹力的应用教学案 教科版选修3-1-教科版高二选修3-1物理教学案_第3页
3/43
第 5 节 洛伦兹力的应用1.带电粒子在磁场中受到洛伦兹力作用,利用磁场可以控制带电粒子的运动方向,但不能改变带电粒子的速度大小。2.回旋加速器由两个 D 形盒组成,带电粒子在 D形盒中做圆周运动,每次在两 D 形盒之间的窄缝区域被电场加速,加速电场的周期与粒子圆周运动周期相同。回旋加速器是由劳伦斯发明的。3.质谱仪把比荷不相等的粒子分开,并按比荷顺序的大小排列,故称之为“质谱”。质谱仪是阿斯顿发明的。一、利用磁场控制带电粒子运动1.实例如图 351 所示为一具有圆形边界、半径为 r 的匀强磁场,磁感应强度大小为 B,一个初速度大小为 v0的带电粒子(m,q)沿该磁场的直径方向从 P 点射入,在洛伦兹力作用下从 Q点离开磁场。图 351(1)可以证明,该粒子离开磁场时速度方向的反向延长线必过圆心。(2)设粒子离开磁场时的速度方向与进入磁场时相比偏转了 θ 角,则由图中几何关系可以看出 tan==。可见,对于一定的带电粒子(m,q 一定),可以通过调节 B 和 v0 的大小来控制粒子的偏转角度 θ。2.特点利用磁场控制带电粒子的运动,只能改变粒子的运动方向而不能改变粒子的速度大小。二、质谱仪1.比荷带电粒子的电荷量与质量之比,也叫荷质比。2.质谱仪测定带电粒子比荷的仪器。3.构造如图 352 所示,主要由离子源(S1上方,图中未画出)、加速电场(狭缝 S1与 S2之间的电场)、速度选择器(S2与 S3之间的装置)、偏转磁场 B2和照相底片等组成。图 3524.工作原理(1)速度选择器的工作原理:速度选择器是由 P1和 P2两平行金属板产生的场强为 E 的匀强电场及与电场方向垂直、磁感应强度为 B1的匀强磁场区域组成,通过速度选择器的粒子满足:qvB1=qE 即 v=。(2)质谱仪的工作原理:速度为 v=的带电粒子通过狭缝 S3垂直进入磁感应强度为 B2的匀强磁场区域,在洛伦兹力的作用下做半个圆周运动后打在底片上并被接收,形成一个细条纹,测出条纹到狭缝S3的距离 L,就得出了粒子做圆周运动的半径 R=,再由 R=以及 v 和 B2即可得出粒子的比荷=。三、回旋加速器1.构造(1)核心部分:两个 D 形盒,中间留有窄缝,装在巨大电磁铁之间的真空容器里,如图353 所示。图 353(2)粒子源:放于窄缝中心附近。(3)磁场:方向垂直于金属盒底面。(4)电场:两盒分别接在周期性变化的交流电源的两极上,窄缝中形成方向可变的加速电场,方向垂直于窄缝。2.工作原理(1)磁场作用:带电粒子垂直磁场方向射...
