二极管 物理教学设计

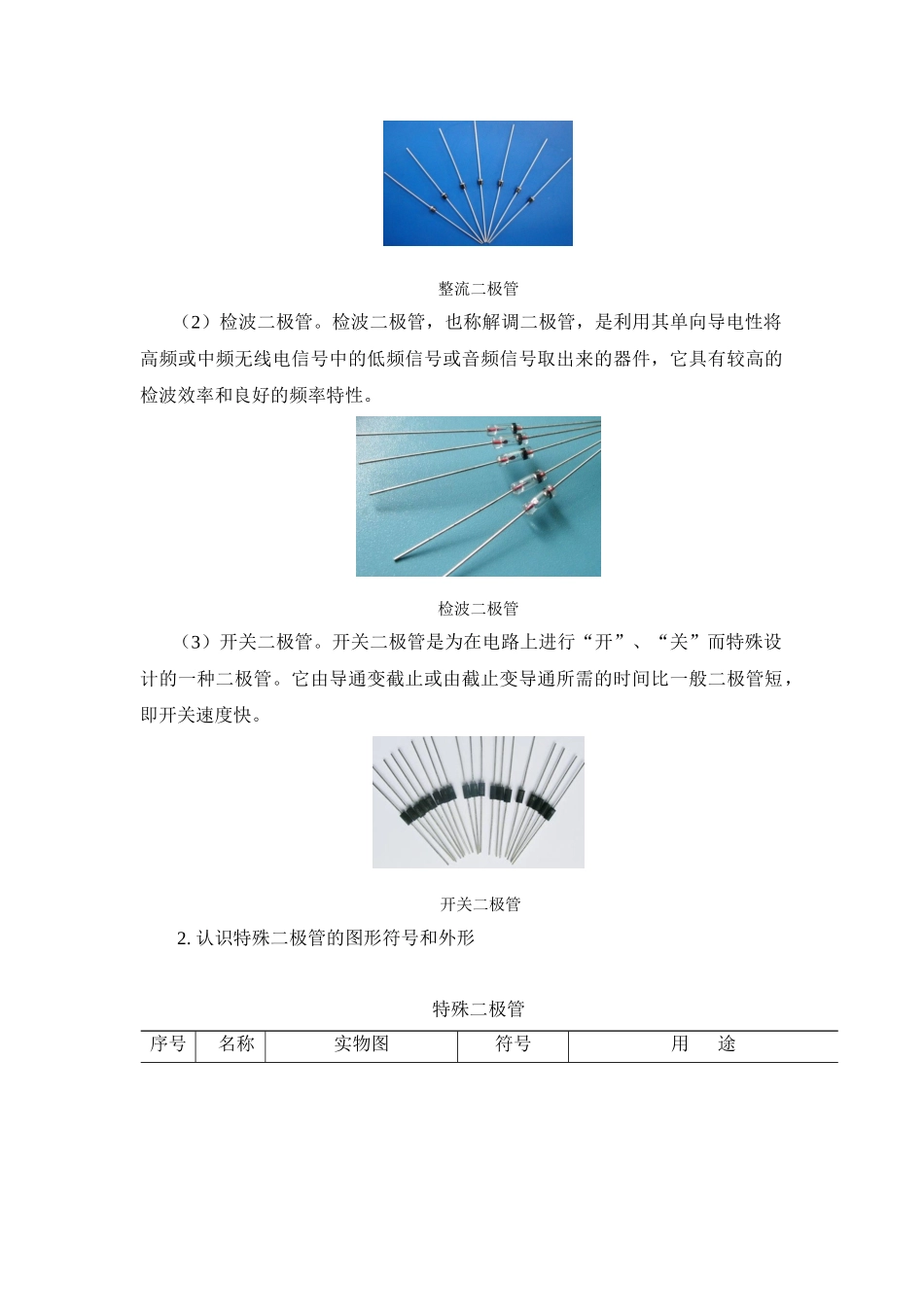

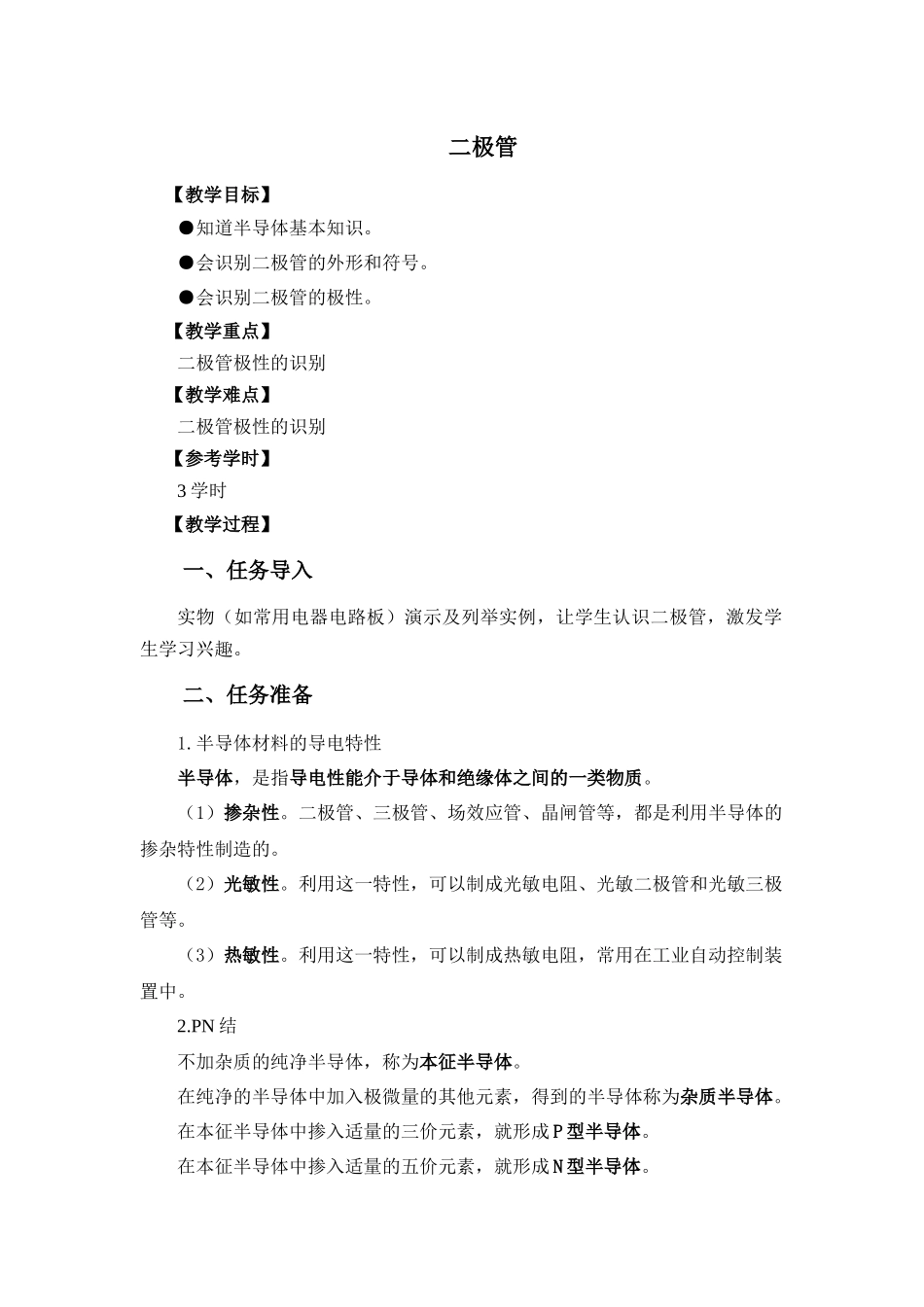

二极管【教学目标】●知道半导体基本知识。●会识别二极管的外形和符号。●会识别二极管的极性。【教学重点】二极管极性的识别【教学难点】二极管极性的识别【参考学时】3 学时【教学过程】一、任务导入实物（如常用电器电路板）演示及列举实例，让学生认识二极管，激发学生学习兴趣。二、任务准备1.半导体材料的导电特性半导体，是指导电性能介于导体和绝缘体之间的一类物质。（1）掺杂性。二极管、三极管、场效应管、晶闸管等，都是利用半导体的掺杂特性制造的。（2）光敏性。利用这一特性，可以制成光敏电阻、光敏二极管和光敏三极管等。（3）热敏性。利用这一特性，可以制成热敏电阻，常用在工业自动控制装置中。2.PN 结不加杂质的纯净半导体，称为本征半导体。在纯净的半导体中加入极微量的其他元素，得到的半导体称为杂质半导体。在本征半导体中掺入适量的三价元素，就形成 P 型半导体。在本征半导体中掺入适量的五价元素，就形成 N 型半导体。在 P 区和 N 区的交界面形成一个具有特殊电性能的薄层，称为 PN 结。PN结具有单向导电性。PN 结3.二极管的分类晶体二极管简称二极管。它由一个 PN 结加上电极引线和管壳构成。二极管的基本结构按制作材料分：硅二极管、锗二极管按结构形式分：点接触型、面接触型、平面型二极管 普通二极管：整流二极管、检波二极管、开关二极管特殊二极管：稳压二极管、发光二极管、光敏二极管、变容二极管二极管的分类三、任务实施1. 认识常见二极管的图形符号和外形二极管的一般图形符号如图所示，文字称号为 V。常见的二极管有整流二极管、检波二极管、开关二极管等。二极管的一般图形称号（1）整流二极管。整流二极管是用于将交流电能转变为脉动直流电能的半导体器件。按用途分整流二极管（2）检波二极管。检波二极管，也称解调二极管，是利用其单向导电性将高频或中频无线电信号中的低频信号或音频信号取出来的器件，它具有较高的检波效率和良好的频率特性。检波二极管（3）开关二极管。开关二极管是为在电路上进行“开”、“关”而特殊设计的一种二极管。它由导通变截止或由截止变导通所需的时间比一般二极管短，即开关速度快。 开关二极管2. 认识特殊二极管的图形符号和外形特殊二极管序号名称实物图符号用 途1稳压二极管主要用作稳压器或电压基准元件2发光二极管广泛应用于各种电子电路、家用电器、仪表设备中，作电源指示、电平指示，或者组成文字或数字显示等3光敏二极管主要用在自...
