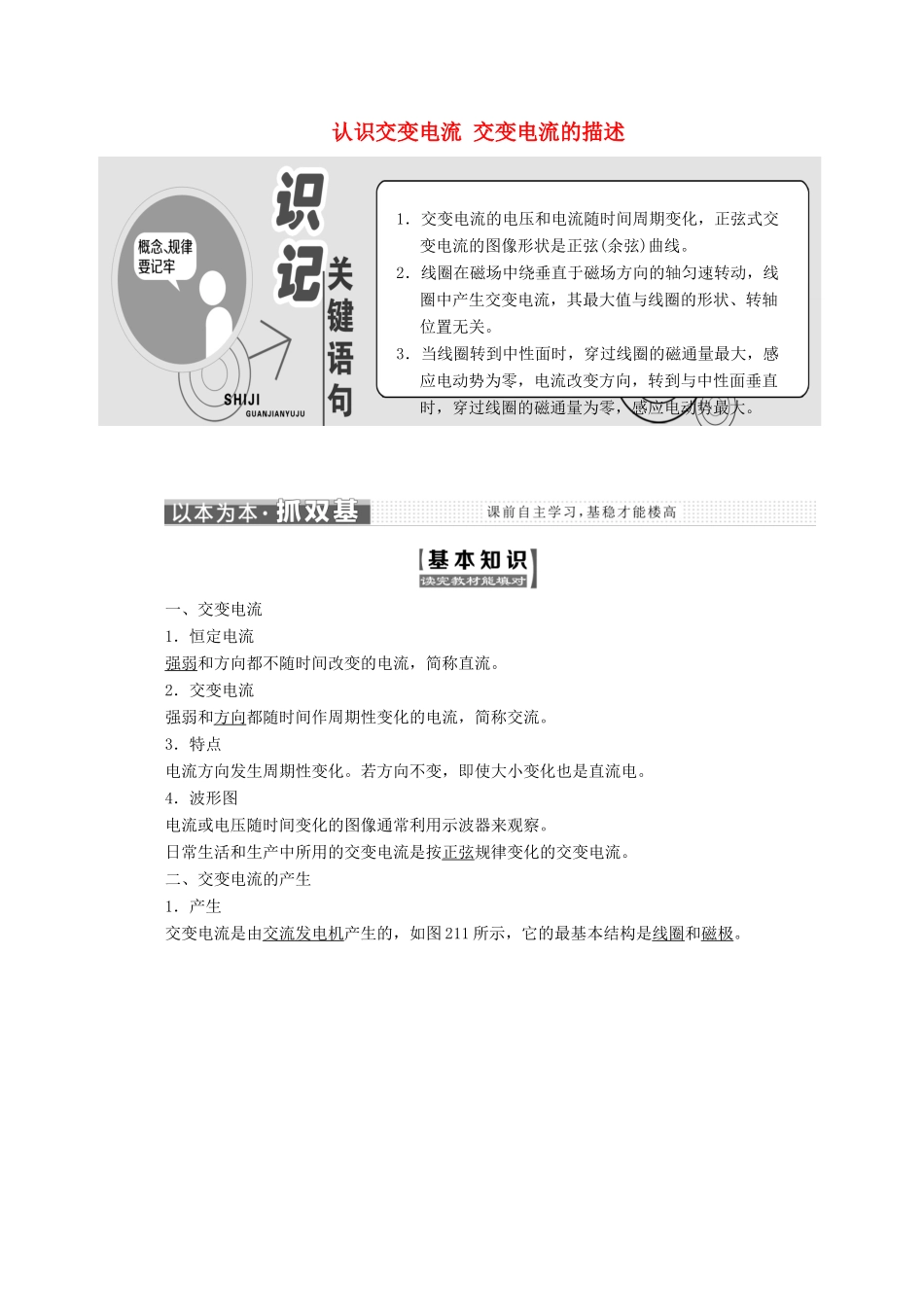

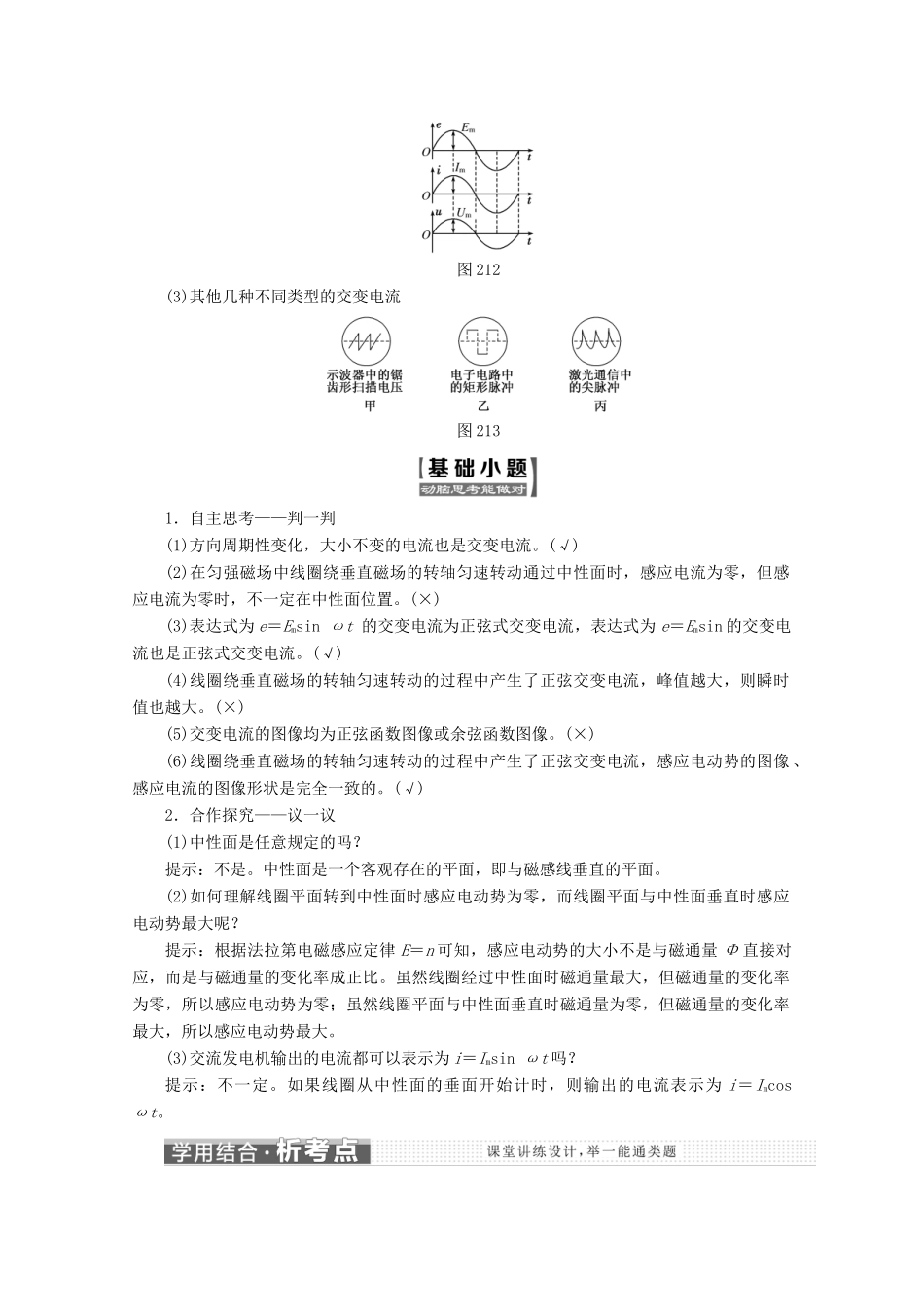

认识交变电流 交变电流的描述1．交变电流的电压和电流随时间周期变化，正弦式交变电流的图像形状是正弦(余弦)曲线。2．线圈在磁场中绕垂直于磁场方向的轴匀速转动，线圈中产生交变电流，其最大值与线圈的形状、转轴位置无关。3．当线圈转到中性面时，穿过线圈的磁通量最大，感应电动势为零，电流改变方向，转到与中性面垂直时，穿过线圈的磁通量为零，感应电动势最大。一、交变电流1．恒定电流强弱和方向都不随时间改变的电流，简称直流。2．交变电流强弱和方向都随时间作周期性变化的电流，简称交流。3．特点电流方向发生周期性变化。若方向不变，即使大小变化也是直流电。4．波形图电流或电压随时间变化的图像通常利用示波器来观察。日常生活和生产中所用的交变电流是按正弦规律变化的交变电流。二、交变电流的产生1．产生交变电流是由交流发电机产生的，如图 211 所示，它的最基本结构是线圈和磁极。图 2112．中性面(1)定义：线圈平面垂直磁感线的位置，各边都不切割磁感线。(2)特点：① 线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零，感应电流为零。② 线圈经过中性面时，线圈中的电流方向要发生改变，线圈转一周有两次经过中性面，所以每转一周电流方向改变两次。三、交变电流的描述1．交变电流的函数描述(1)正弦式电流按正弦规律变化的交变电流。(2)正弦式电流的峰值、瞬时值(从中性面开始计时)峰值瞬时值电动势Em＝nBSωe＝Emsin ωt电流Im＝i＝Im_sin__ωt电压Um＝ImRu＝Umsin_ωt2．交变电流的图像描述(1)物理意义描述交变电流的电动势 e、电流 i、电压 u 随时间 t(或角度 ωt)变化的规律。(2)正弦式交变电流的图像如图 212 所示图 212(3)其他几种不同类型的交变电流图 2131．自主思考——判一判(1)方向周期性变化，大小不变的电流也是交变电流。(√)(2)在匀强磁场中线圈绕垂直磁场的转轴匀速转动通过中性面时，感应电流为零，但感应电流为零时，不一定在中性面位置。(×)(3)表达式为 e＝Emsin ωt 的交变电流为正弦式交变电流，表达式为 e＝Emsin 的交变电流也是正弦式交变电流。(√)(4)线圈绕垂直磁场的转轴匀速转动的过程中产生了正弦交变电流，峰值越大，则瞬时值也越大。(×)(5)交变电流的图像均为正弦函数图像或余弦函数图像。(×)(6)线圈绕垂直磁场的转轴匀速转动的过程中产生了正弦交变电流，感应电动势的图像 、感应电流的图像形状是完全一致的。(√)2．合作探究——议...
