串联电路和并联电路1
串联电路的特点2．并联电路的特点3．小量程电流表可通过串联或并联一个电阻来改装为大量程的电压表或电流表
4．同一表头改装成的双量程电压表，量程与内阻成正比；同一表头改装成的双量程电流表，量程与内阻成反比

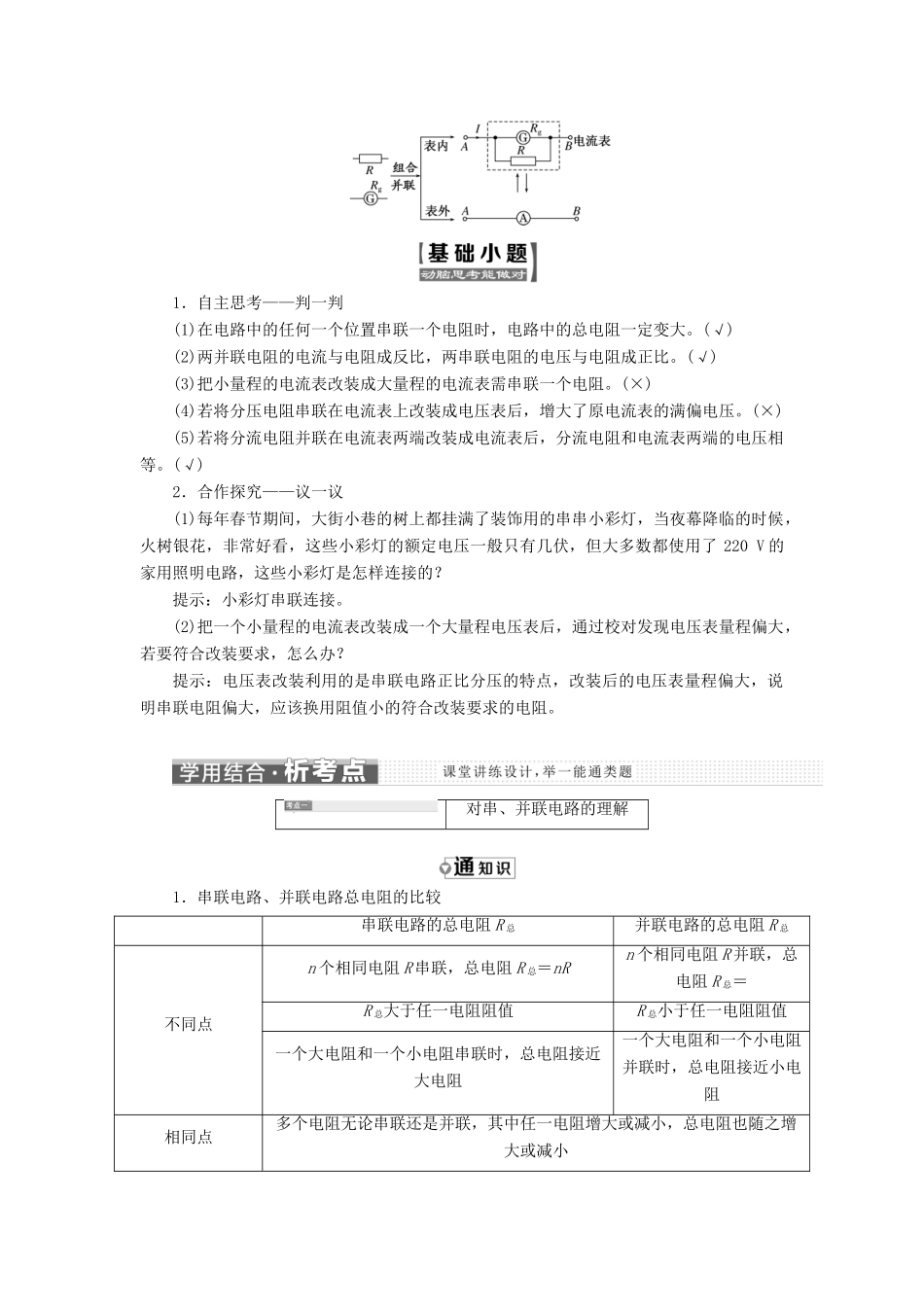

一、串联电路和并联电路的特点串联电路并联电路电流各处电流相等，即 I＝I1＝ I 2＝…总电流等于各支路电流之和，即 I＝I1＋ I 2＋…电压总电压等于各部分电压之和，即 U＝U1＋ U 2＋…各支路两端电压相等，即 U＝U1＝ U 2＝…电阻总电阻等于各部分电阻之和，即 R＝R1＋ R 2＋…总电阻倒数等于各支路电阻倒数之和，即＝＋＋…二、电压表和电流表1．小量程电流表(表头)的三个参数 2．电压表的改装3．电流表的改装1．自主思考——判一判(1)在电路中的任何一个位置串联一个电阻时，电路中的总电阻一定变大
(√)(2)两并联电阻的电流与电阻成反比，两串联电阻的电压与电阻成正比
(√)(3)把小量程的电流表改装成大量程的电流表需串联一个电阻
(×)(4)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压
(×)(5)若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等
(√)2．合作探究——议一议(1)每年春节期间，大街小巷的树上都挂满了装饰用的串串小彩灯，当夜幕降临的时候，火树银花，非常好看，这些小彩灯的额定电压一般只有几伏，但大多数都使用了 220 V 的家用照明电路，这些小彩灯是怎样连接的
提示：小彩灯串联连接
(2)把一个小量程的电流表改装成一个大量程电压表后，通过校对发现电压表量程偏大，若要符合改装要求，怎么办
提示：电压表改装利用的是串联电路正比分压的特点，改装后的电压表量程偏大，说明串联电阻偏大，应该换用阻值小的符合改装要求的电阻

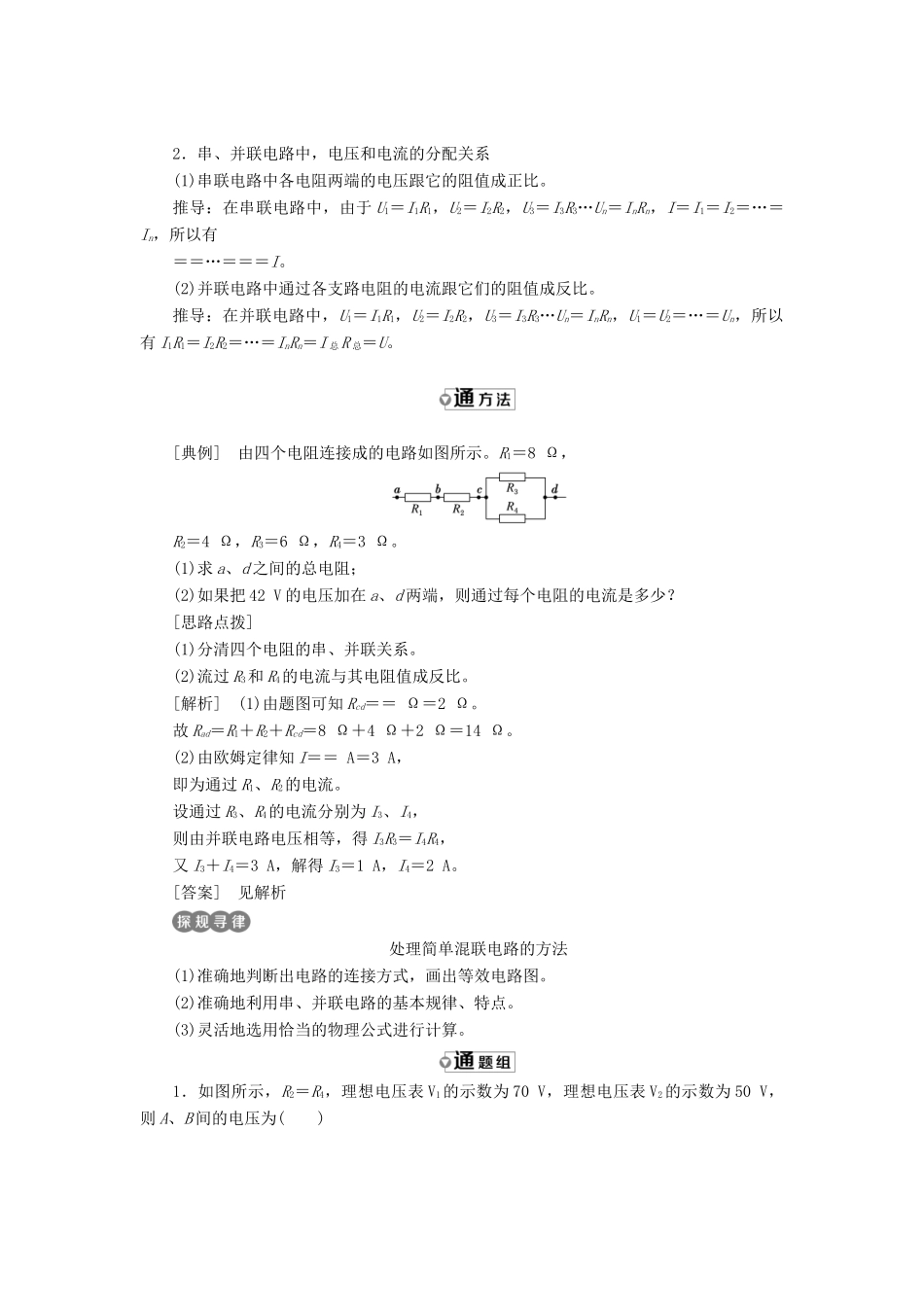

对串、并联电路的理解1．串联电路、并联电路总电阻的比较串联电路的
