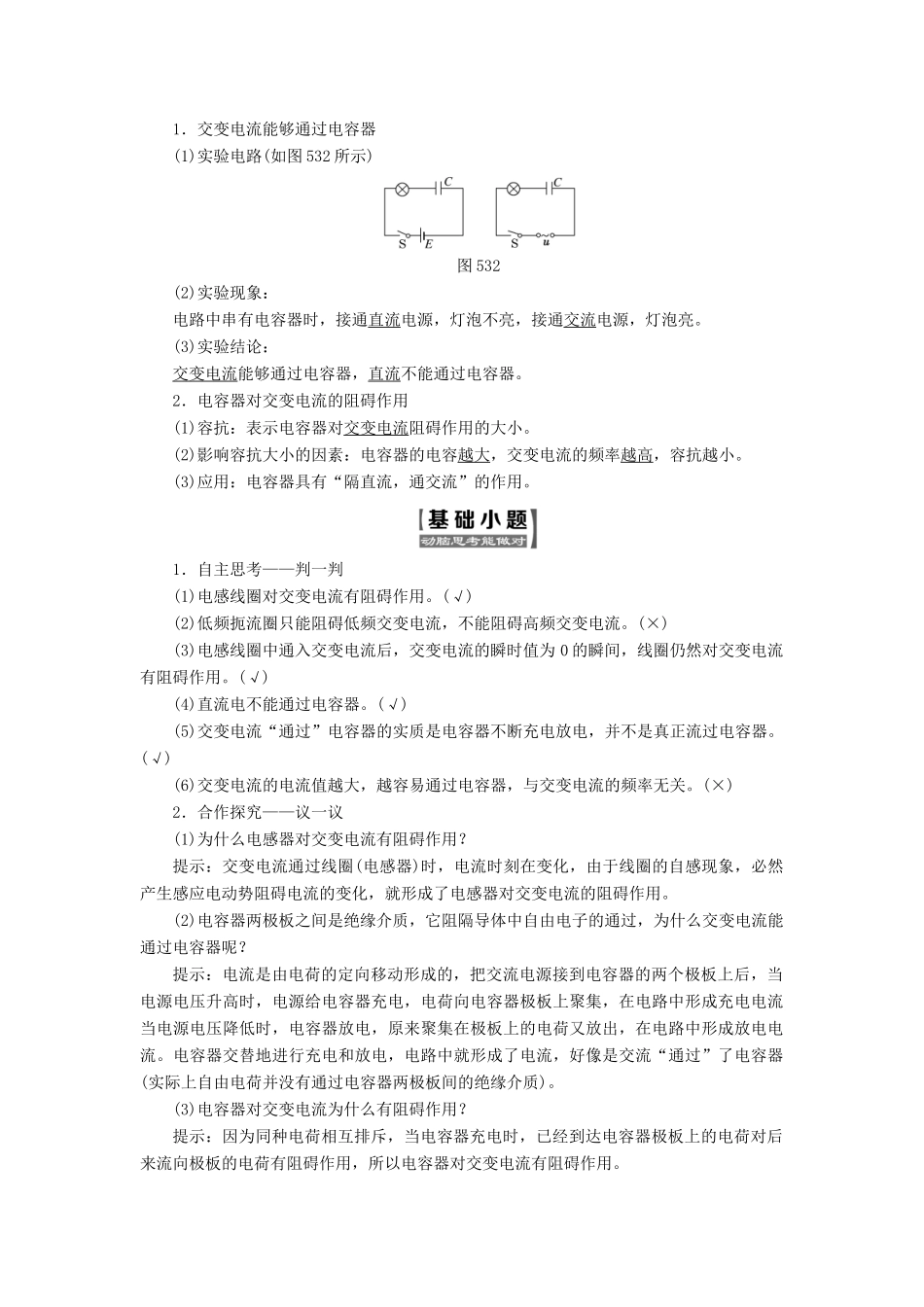

第 3 节 电感和电容对交变电流的影响1.电感器对交变电流的阻碍作用的大小用感抗表示，感抗的大小与线圈的自感系数和交流的频率有关。2．低频扼流圈可以“通直流，阻交流”，而高频扼流圈可以“通直流、通低频，阻高频”。3．交变电流可以通过电容器，电容器对交流的阻碍作用可以用容抗表示，容抗的大小与电容和交流的频率有关。4．电容具有“隔直流、通交流”、“阻低频、通高频”的作用。一、电感器对交变电流的阻碍作用 1．实验探究如图 531 所示，取直流电源电压与交流电源电压有效值相等。图 531(1)实验目的：了解并验证电感线圈对交变电流的阻碍作用。(2)实验现象：接通直流电源时，灯泡亮些；接通交流电源时，灯泡暗些。(3)实验结论：电感线圈对交变电流有阻碍作用。2．感抗(1)物理意义：表示电感器对电流的阻碍作用的大小。(2)影响感抗大小的因素：线圈的自感系数，交流的频率。线圈的自感系数越大，交流的频率越高，感抗越大。3．感抗的应用低频扼流圈高频扼流圈自感系数较大较小感抗大小较大较小作用通直流、阻交流通直流、通低频，阻高频二、电容器对交变电流的阻碍作用1．交变电流能够通过电容器(1)实验电路(如图 532 所示)图 532(2)实验现象：电路中串有电容器时，接通直流电源，灯泡不亮，接通交流电源，灯泡亮。(3)实验结论：交变电流能够通过电容器，直流不能通过电容器。2．电容器对交变电流的阻碍作用(1)容抗：表示电容器对交变电流阻碍作用的大小。(2)影响容抗大小的因素：电容器的电容越大，交变电流的频率越高，容抗越小。(3)应用：电容器具有“隔直流，通交流”的作用。1．自主思考——判一判(1)电感线圈对交变电流有阻碍作用。(√)(2)低频扼流圈只能阻碍低频交变电流，不能阻碍高频交变电流。(×)(3)电感线圈中通入交变电流后，交变电流的瞬时值为 0 的瞬间，线圈仍然对交变电流有阻碍作用。(√)(4)直流电不能通过电容器。(√)(5)交变电流“通过”电容器的实质是电容器不断充电放电，并不是真正流过电容器。(√)(6)交变电流的电流值越大，越容易通过电容器，与交变电流的频率无关。(×)2．合作探究——议一议(1)为什么电感器对交变电流有阻碍作用？提示：交变电流通过线圈(电感器)时，电流时刻在变化，由于线圈的自感现象，必然产生感应电动势阻碍电流的变化，就形成了电感器对交变电流的阻碍作用。(2)电容器两极板之间是绝缘介质，它阻隔导体中自由电子的通过，为什么交变电流能通过电容器呢？提示：电流是由电...
