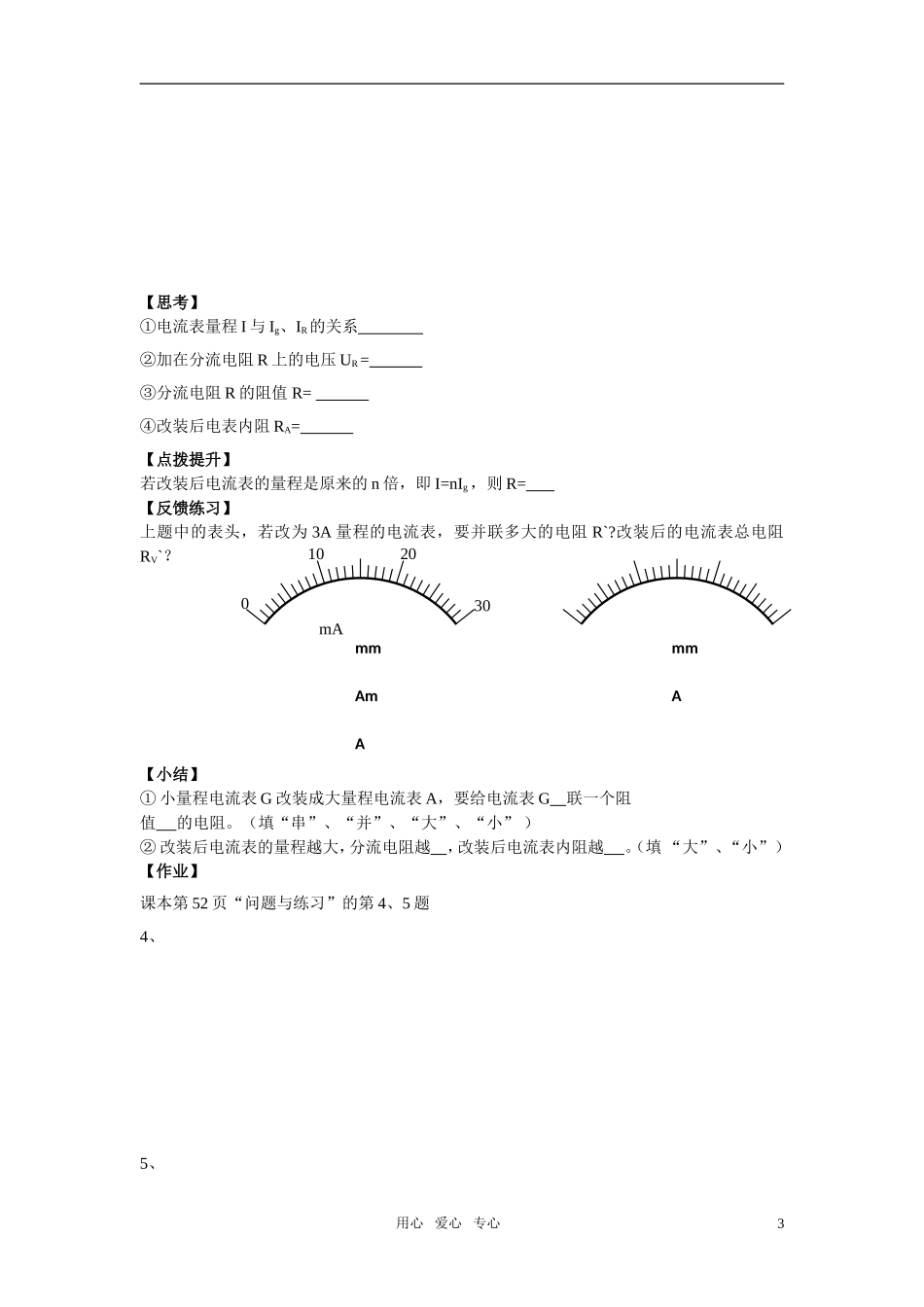

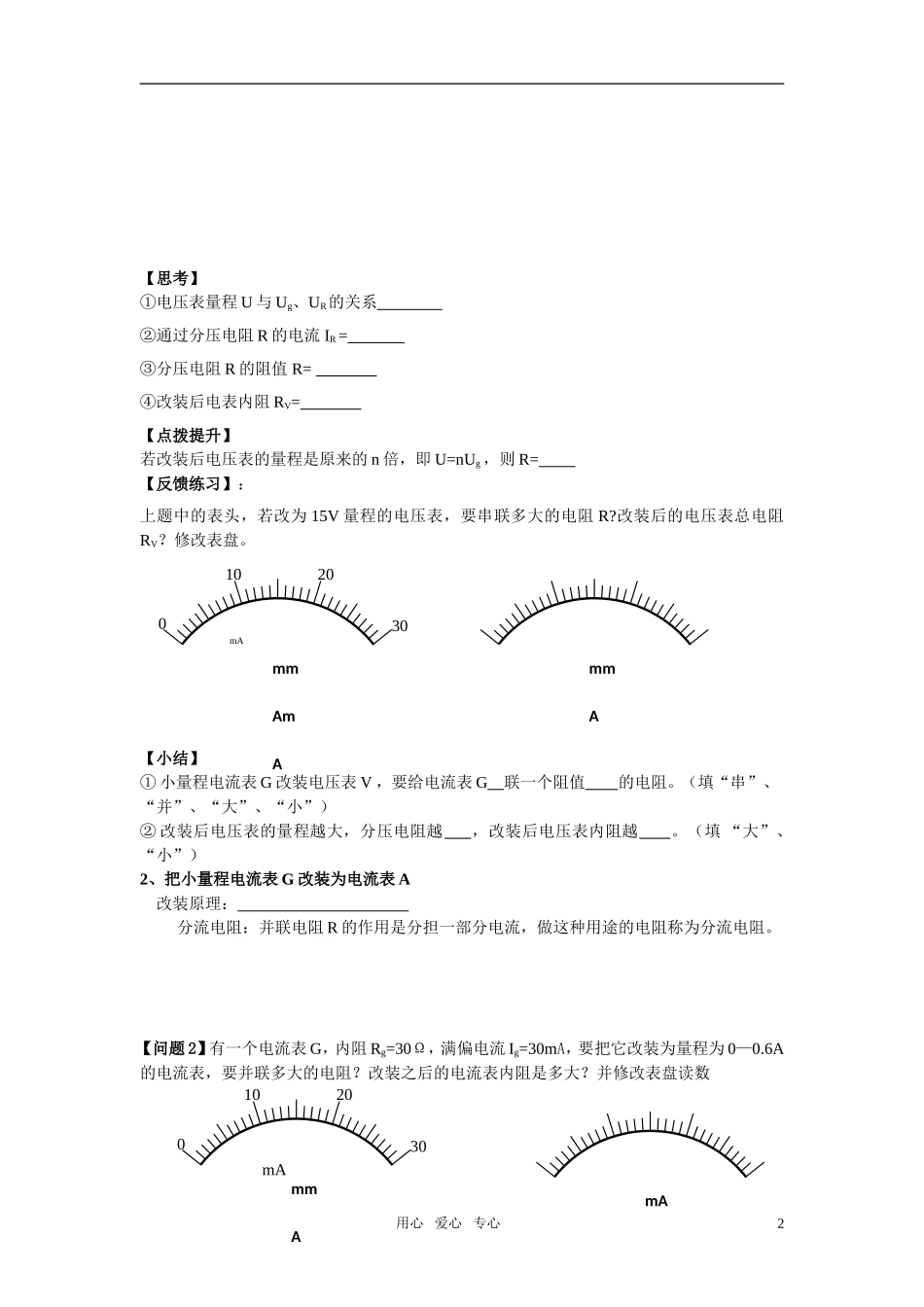

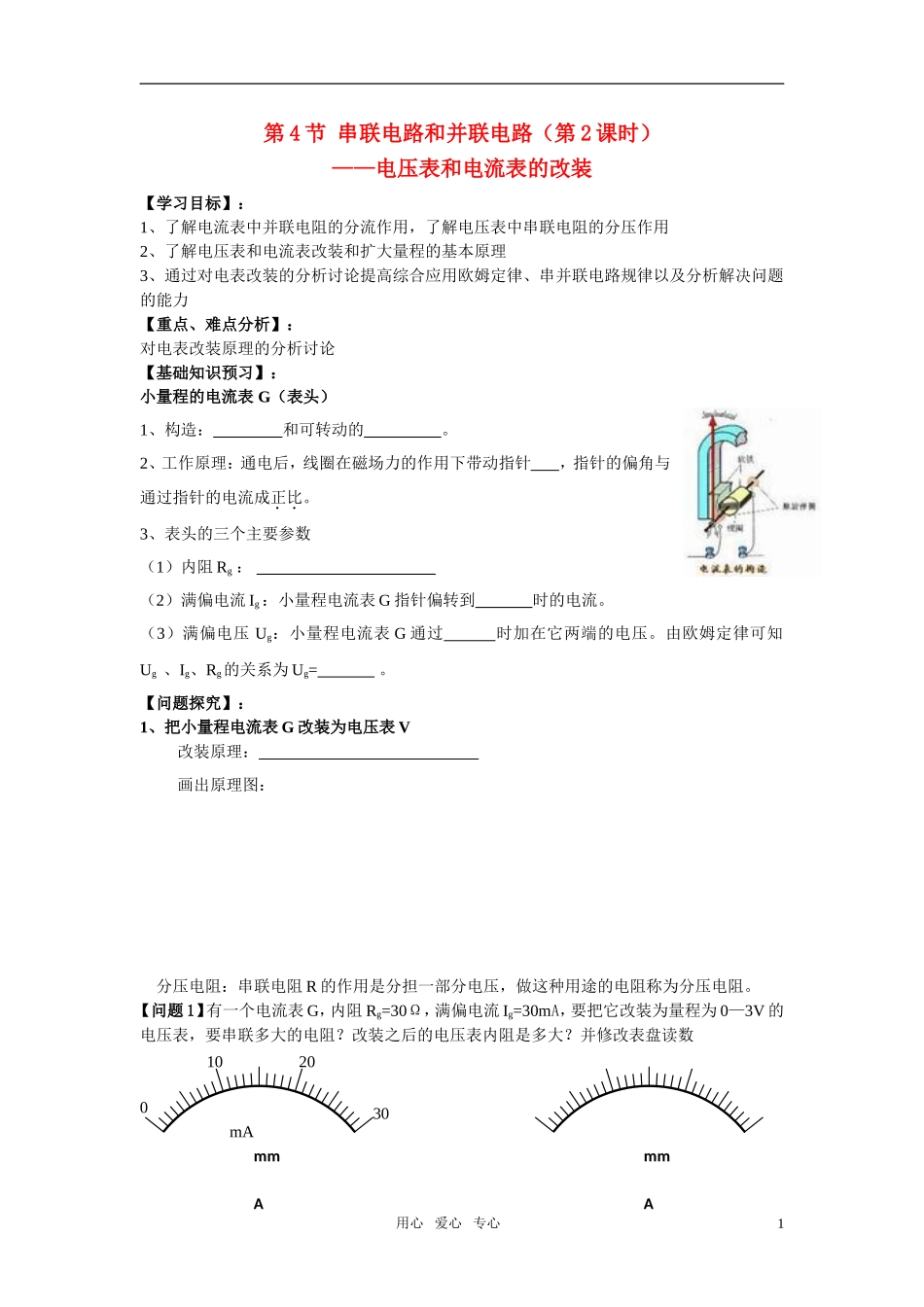

102030mmAmmA第 4 节 串联电路和并联电路（第 2 课时）——电压表和电流表的改装【学习目标】：1、了解电流表中并联电阻的分流作用，了解电压表中串联电阻的分压作用2、了解电压表和电流表改装和扩大量程的基本原理3、通过对电表改装的分析讨论提高综合应用欧姆定律、串并联电路规律以及分析解决问题的能力【重点、难点分析】：对电表改装原理的分析讨论【基础知识预习】： 小量程的电流表 G（表头）1、构造： 和可转动的 。2、工作原理：通电后，线圈在磁场力的作用下带动指针 ，指针的偏角与通过指针的电流成正比。3、表头的三个主要参数（1）内阻 Rg ： （2）满偏电流 Ig ：小量程电流表 G 指针偏转到 时的电流。（3）满偏电压 Ug：小量程电流表 G 通过 时加在它两端的电压。由欧姆定律可知Ug 、Ig、Rg的关系为 Ug= 。【问题探究】： 1、把小量程电流表 G 改装为电压表 V改装原理： 画出原理图： 分压电阻：串联电阻 R 的作用是分担一部分电压，做这种用途的电阻称为分压电阻。【问题 1】有一个电流表 G，内阻 Rg=30Ω，满偏电流 Ig=30mA，要把它改装为量程为 0—3V 的电压表，要串联多大的电阻？改装之后的电压表内阻是多大？并修改表盘读数0mA用心 爱心 专心1mA0102030mmAmAmmA0102030mmA【思考】①电压表量程 U 与 Ug、UR的关系 ②通过分压电阻 R 的电流 IR = ③分压电阻 R 的阻值 R= ④改装后电表内阻 RV= 【点拨提升】若改装后电压表的量程是原来的 n 倍，即 U=nUg ，则 R= 【反馈练习】：上题中的表头，若改为 15V 量程的电压表，要串联多大的电阻 R?改装后的电压表总电阻RV？修改表盘。mA【小结】① 小量程电流表 G 改装电压表 V ，要给电流表 G 联一个阻值 的电阻。（填“串”、“并”、“大”、“小”）② 改装后电压表的量程越大，分压电阻越 ，改装后电压表内阻越 。（填 “大”、“小”）2、把小量程电流表 G 改装为电流表 A 改装原理： 分流电阻：并联电阻 R 的作用是分担一部分电流，做这种用途的电阻称为分流电阻。【问题 2】有一个电流表 G，内阻 Rg=30Ω，满偏电流 Ig=30mA，要把它改装为量程为 0—0.6A的电流表，要并联多大的电阻？改装之后的电流表内阻是多大？并修改表盘读数mA用心 爱心 专心20102030mmAmAmmA【思考】①电流表量程 I 与 Ig、IR的关系 ②加在分流电阻 R 上的电压 UR = ③分流电阻 R 的阻值 R= ④...
