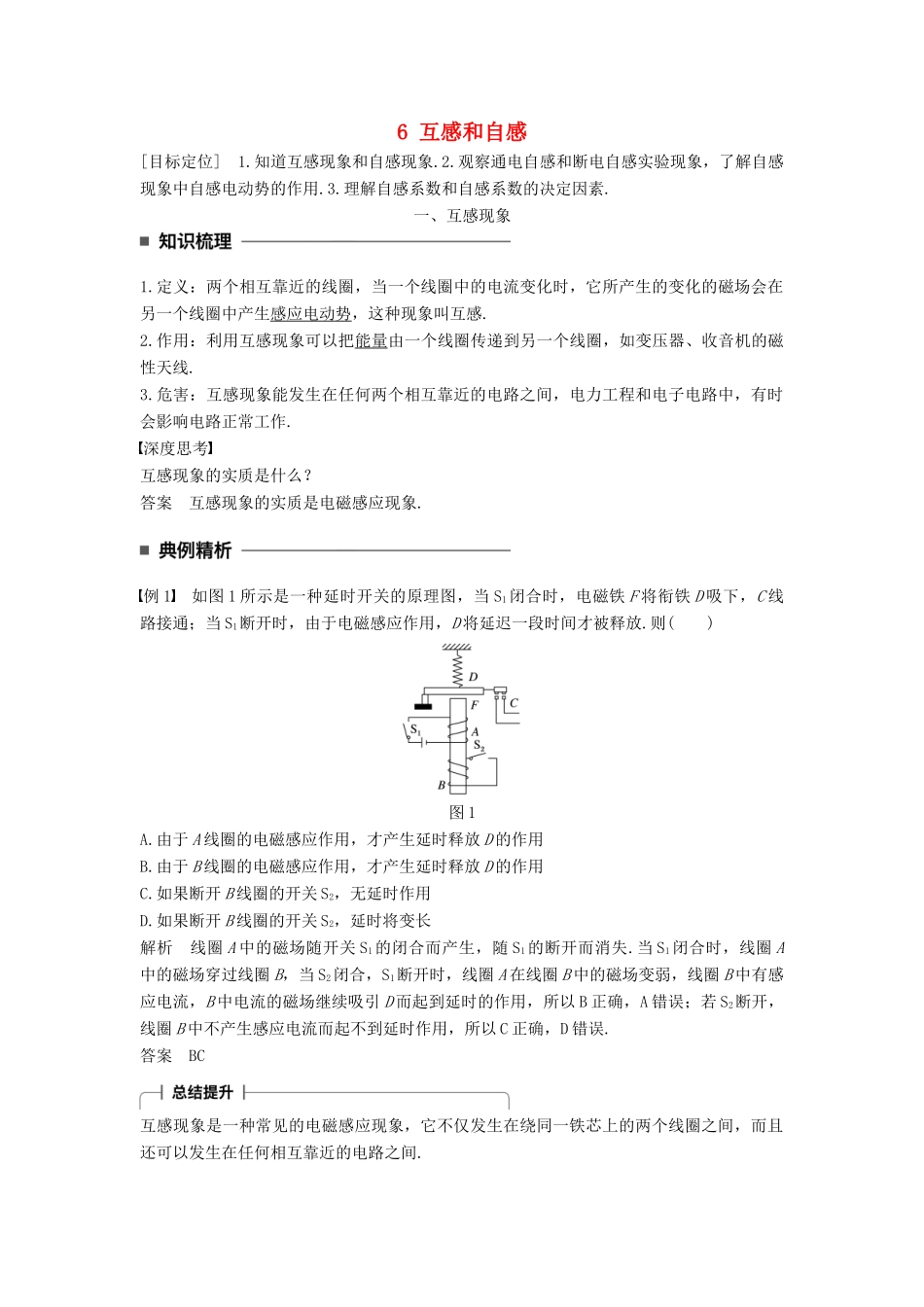

6 互感和自感[目标定位] 1.知道互感现象和自感现象.2.观察通电自感和断电自感实验现象，了解自感现象中自感电动势的作用.3.理解自感系数和自感系数的决定因素.一、互感现象1.定义：两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫互感.2.作用：利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器、收音机的磁性天线.3.危害：互感现象能发生在任何两个相互靠近的电路之间，电力工程和电子电路中，有时会影响电路正常工作.深度思考互感现象的实质是什么？答案 互感现象的实质是电磁感应现象.例 1 如图 1 所示是一种延时开关的原理图，当 S1闭合时，电磁铁 F 将衔铁 D 吸下，C 线路接通；当 S1断开时，由于电磁感应作用，D 将延迟一段时间才被释放.则( )图 1A.由于 A 线圈的电磁感应作用，才产生延时释放 D 的作用B.由于 B 线圈的电磁感应作用，才产生延时释放 D 的作用C.如果断开 B 线圈的开关 S2，无延时作用D.如果断开 B 线圈的开关 S2，延时将变长解析 线圈 A 中的磁场随开关 S1的闭合而产生，随 S1的断开而消失.当 S1闭合时，线圈 A中的磁场穿过线圈 B，当 S2闭合，S1断开时，线圈 A 在线圈 B 中的磁场变弱，线圈 B 中有感应电流，B 中电流的磁场继续吸引 D 而起到延时的作用，所以 B 正确，A 错误；若 S2断开，线圈 B 中不产生感应电流而起不到延时作用，所以 C 正确，D 错误.答案 BC互感现象是一种常见的电磁感应现象，它不仅发生在绕同一铁芯上的两个线圈之间，而且还可以发生在任何相互靠近的电路之间.二、自感现象1.定义：当一个线圈中的电流发生变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同样也在它本身激发出感应电动势的现象叫自感.2.自感电动势对电流的作用：电流增加时，自感电动势阻碍电流的增加；电流减小时，自感电动势阻碍电流的减小 . 实验 1：演示通电自感现象图 2实验电路如图 2 所示，开关 S 接通时，可以看到灯泡 2 立即发光，而灯泡 1 是逐渐亮起来的 . 实验 2：演示断电自感现象.图 3实验电路如图 3 所示，线圈 L 的电阻比灯泡的电阻小，接通电路，灯泡正常发光后，迅速断开开关 S，可以看到灯泡闪亮一下再逐渐熄灭.深度思考在断电自感现象中，电流减小时，自感线圈中的电流大小一定小于原先所通过电流的大小为什么灯泡有时闪亮一下再...
