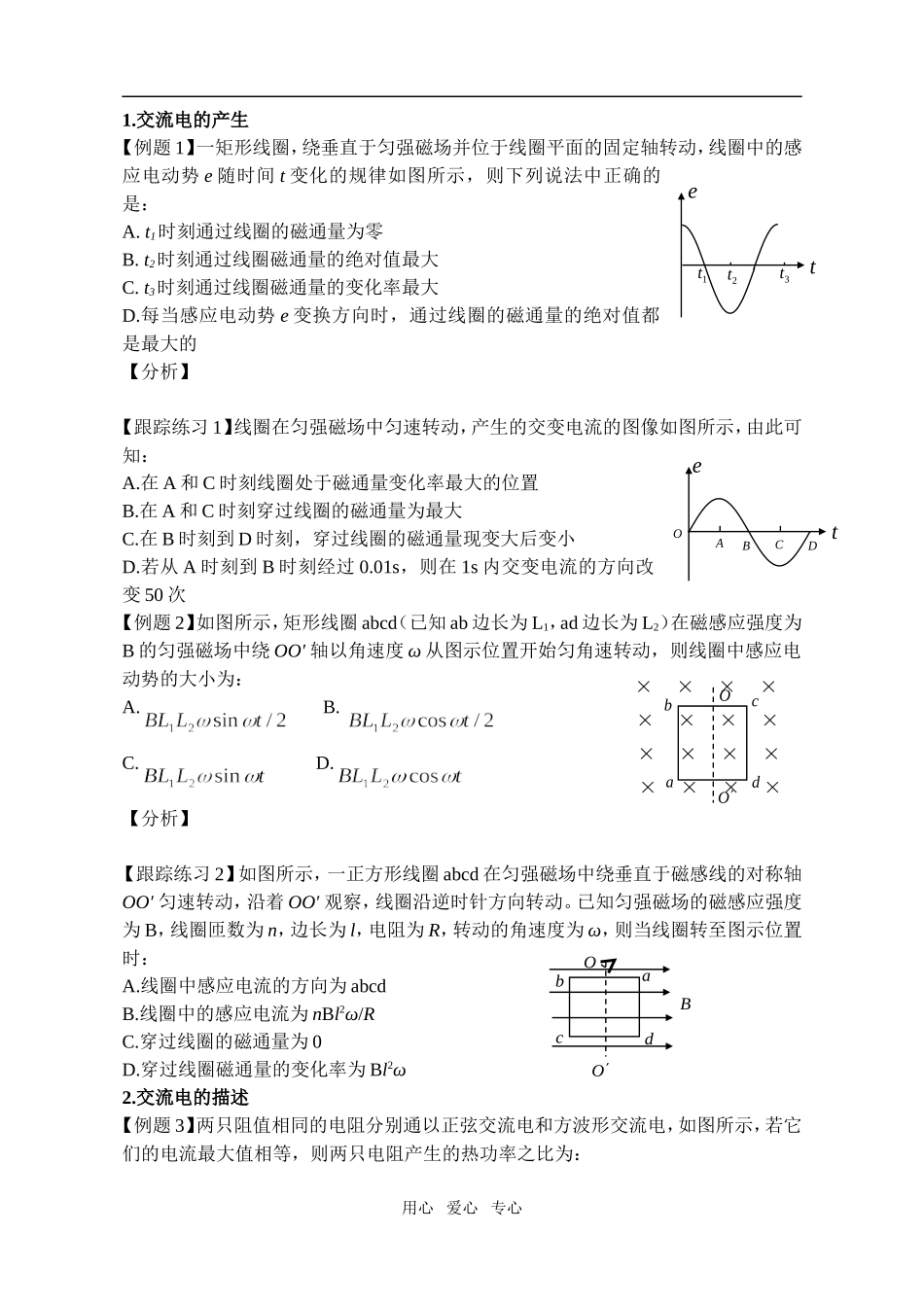

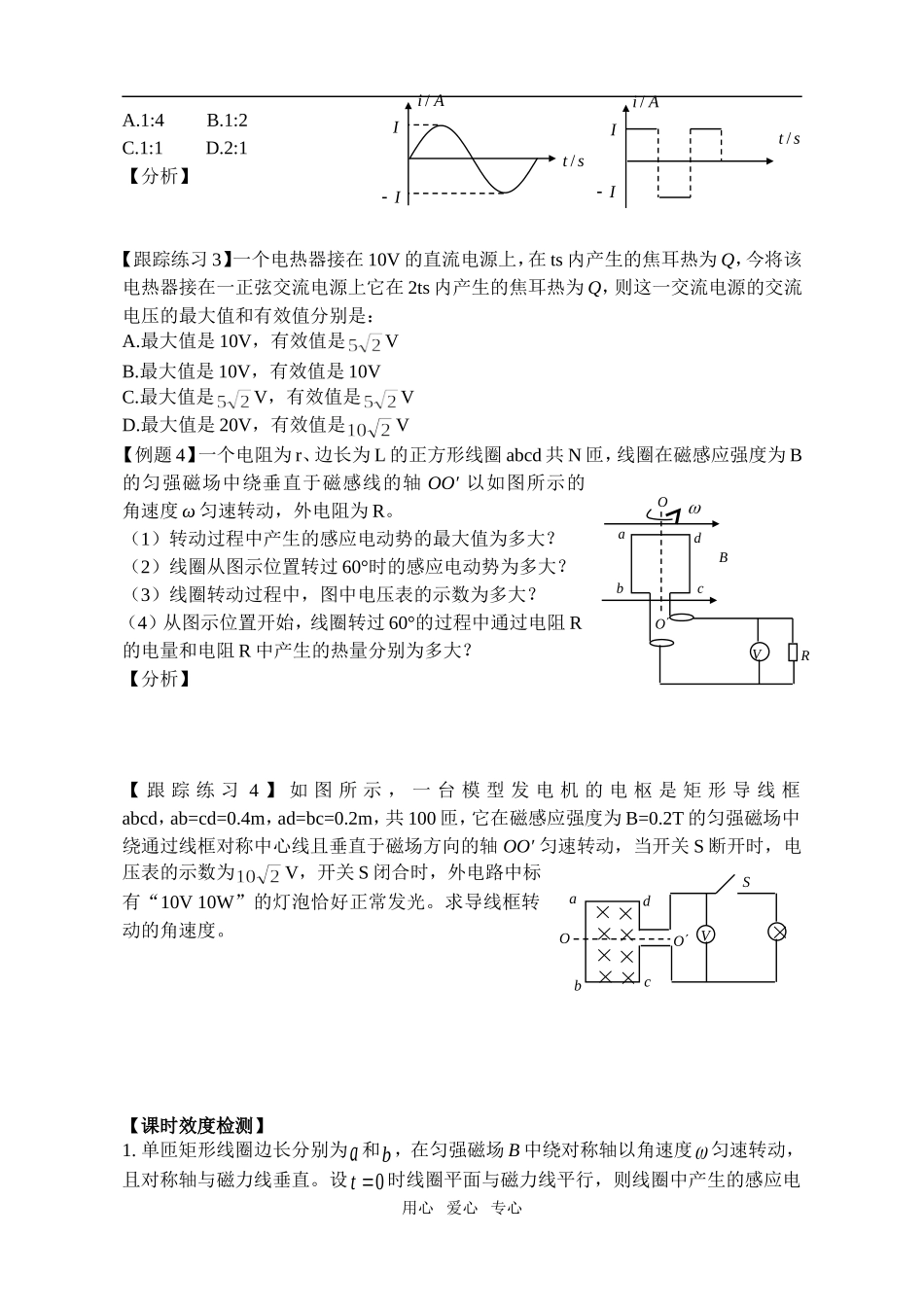

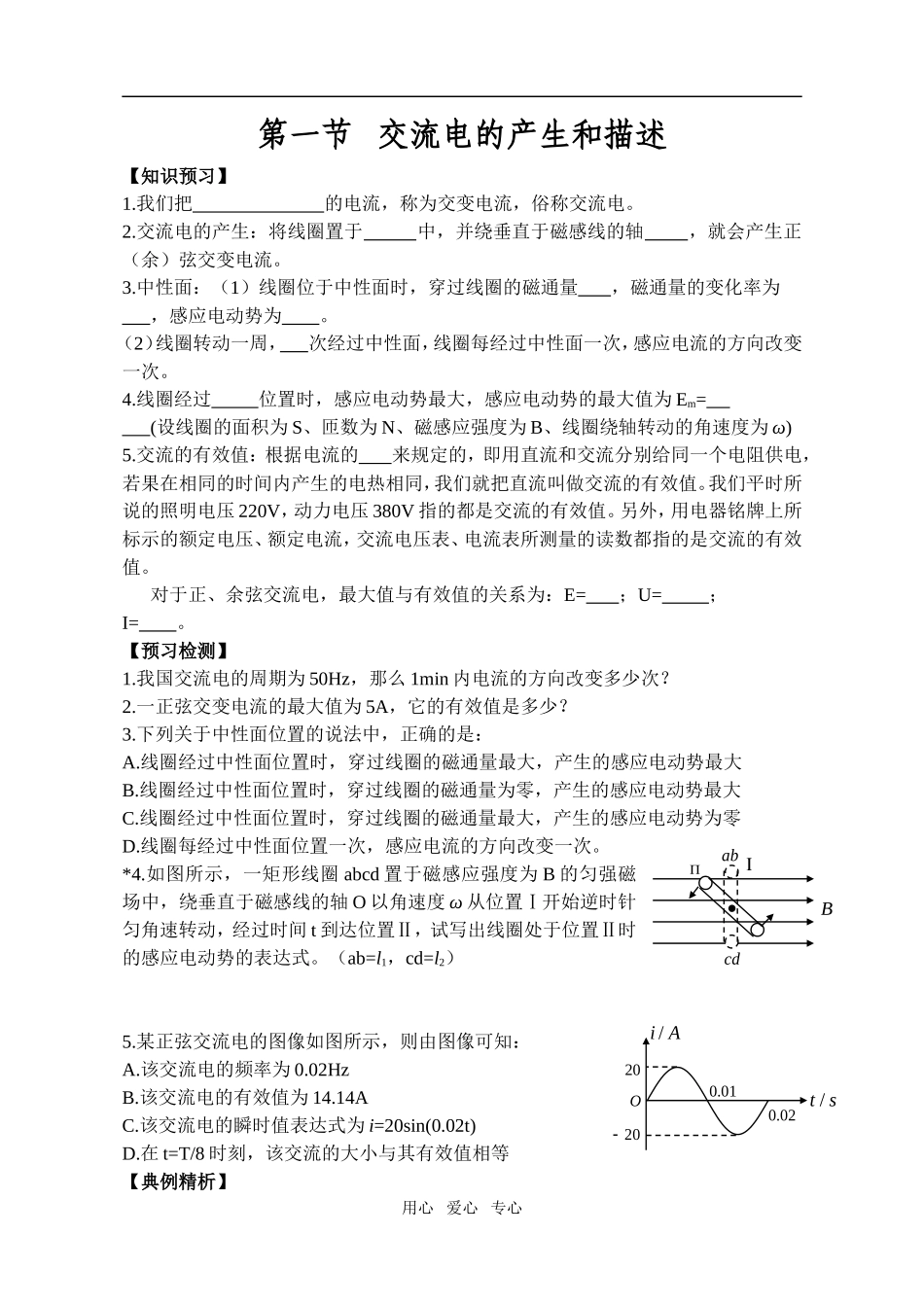

第一节 交流电的产生和描述【知识预习】1.我们把 的电流，称为交变电流，俗称交流电。2.交流电的产生：将线圈置于 中，并绕垂直于磁感线的轴 ，就会产生正（余）弦交变电流。3.中性面：（1）线圈位于中性面时，穿过线圈的磁通量 ，磁通量的变化率为 ，感应电动势为 。（2）线圈转动一周， 次经过中性面，线圈每经过中性面一次，感应电流的方向改变一次。4.线圈经过 位置时，感应电动势最大，感应电动势的最大值为 Em= (设线圈的面积为 S、匝数为 N、磁感应强度为 B、线圈绕轴转动的角速度为 ω)5.交流的有效值：根据电流的 来规定的，即用直流和交流分别给同一个电阻供电，若果在相同的时间内产生的电热相同，我们就把直流叫做交流的有效值。我们平时所说的照明电压 220V，动力电压 380V 指的都是交流的有效值。另外，用电器铭牌上所标示的额定电压、额定电流，交流电压表、电流表所测量的读数都指的是交流的有效值。对于正、余弦交流电，最大值与有效值的关系为：E= ；U= ；I= 。【预习检测】1.我国交流电的周期为 50Hz，那么 1min 内电流的方向改变多少次？2.一正弦交变电流的最大值为 5A，它的有效值是多少？3.下列关于中性面位置的说法中，正确的是：A.线圈经过中性面位置时，穿过线圈的磁通量最大，产生的感应电动势最大B.线圈经过中性面位置时，穿过线圈的磁通量为零，产生的感应电动势最大C.线圈经过中性面位置时，穿过线圈的磁通量最大，产生的感应电动势为零D.线圈每经过中性面位置一次，感应电流的方向改变一次。*4.如图所示，一矩形线圈 abcd 置于磁感应强度为 B 的匀强磁场中，绕垂直于磁感线的轴 O 以角速度 ω 从位置Ⅰ开始逆时针匀角速转动，经过时间 t 到达位置Ⅱ，试写出线圈处于位置Ⅱ时的感应电动势的表达式。（ab=l1，cd=l2）5.某正弦交流电的图像如图所示，则由图像可知：A.该交流电的频率为 0.02HzB.该交流电的有效值为 14.14AC.该交流电的瞬时值表达式为 i=20sin(0.02t)D.在 t=T/8 时刻，该交流的大小与其有效值相等【典例精析】用心 爱心 专心BabcdAi /st /2020O01.002.01.交流电的产生【例题 1】一矩形线圈，绕垂直于匀强磁场并位于线圈平面的固定轴转动，线圈中的感应电动势 e 随时间 t 变化的规律如图所示，则下列说法中正确的是：A. t1时刻通过线圈的磁通量为零B. t2时刻通过线圈磁通量的绝对值最大C. t3时刻通过线圈磁通量的变化率最大D.每当感应电动势...
