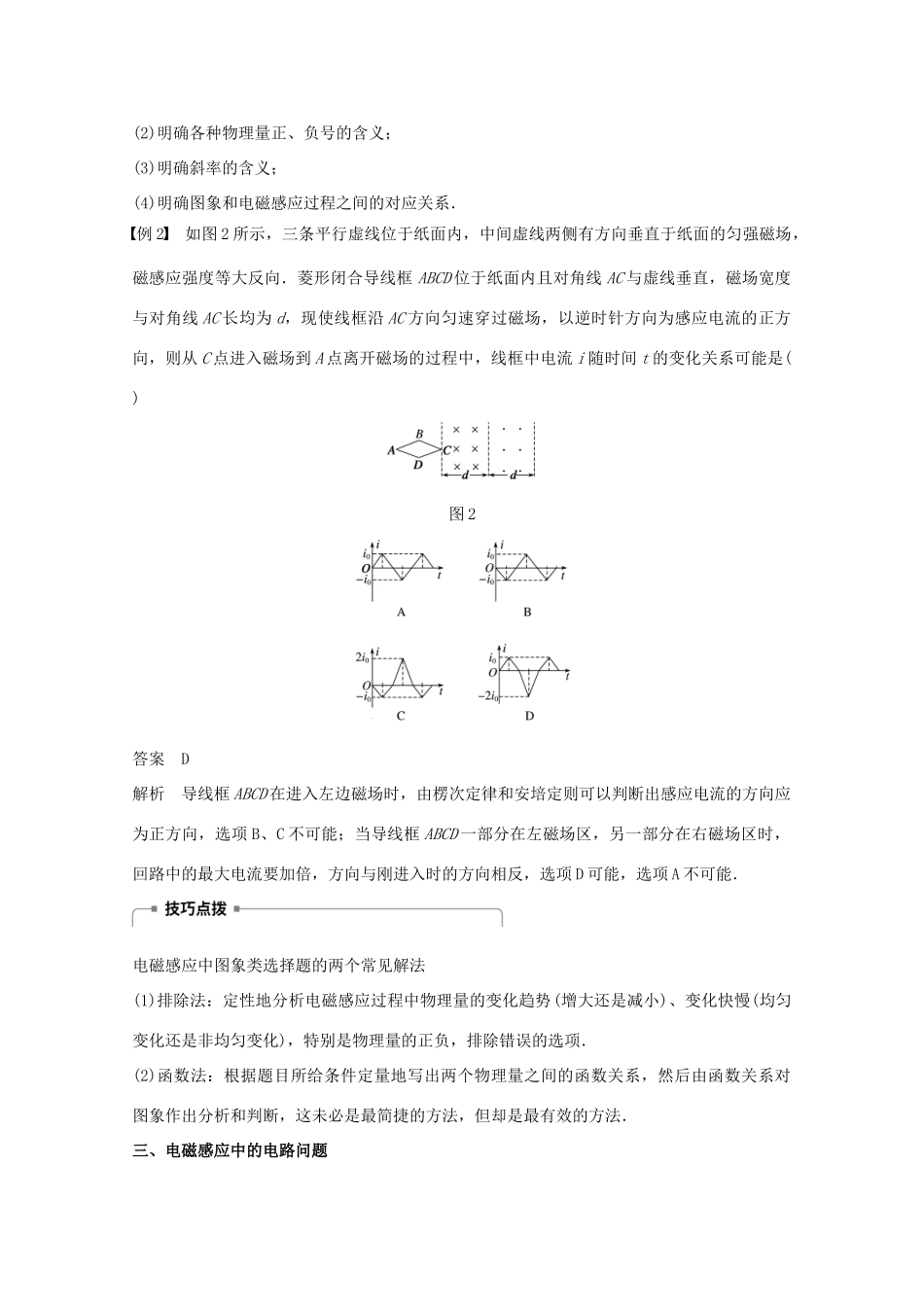

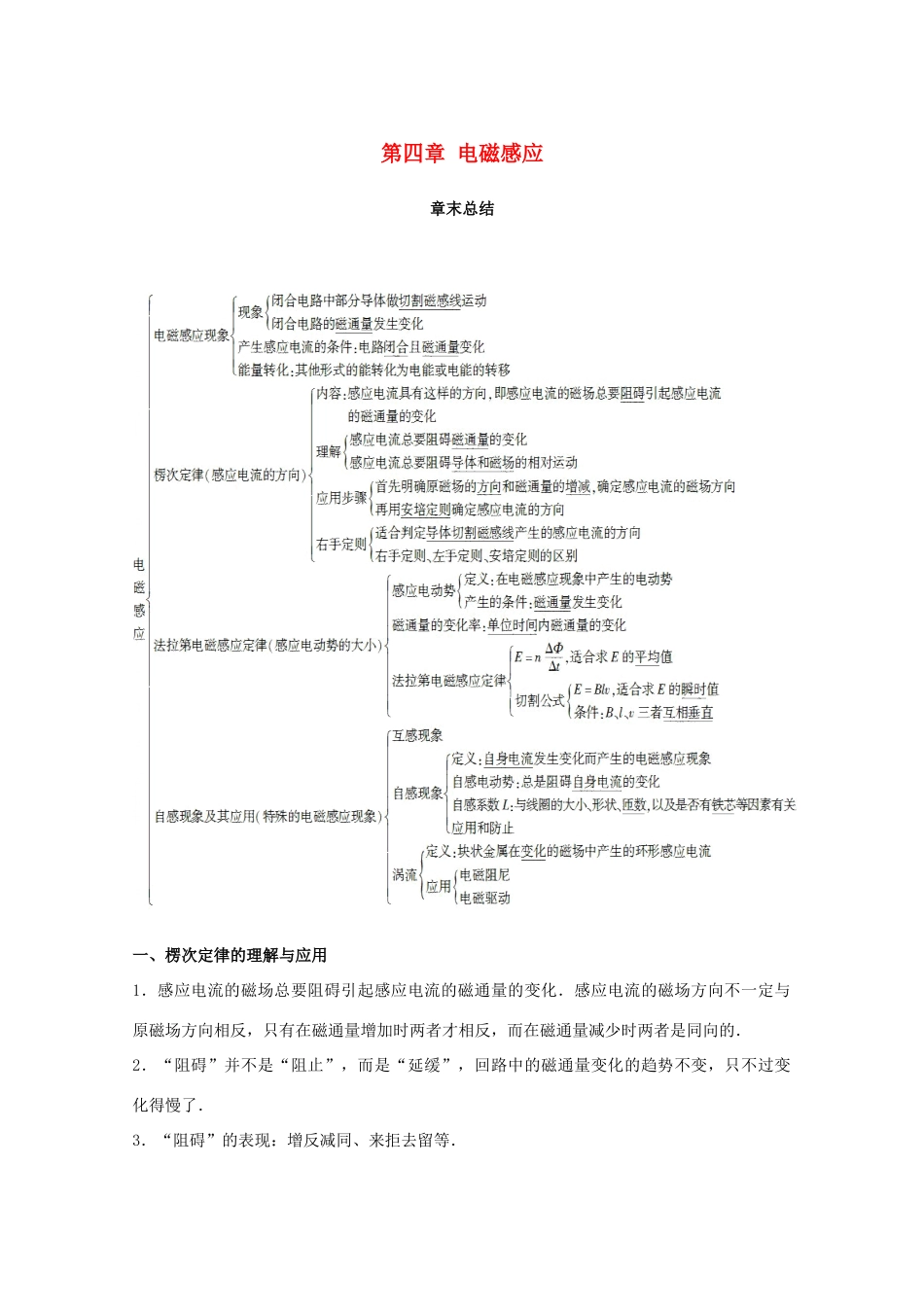

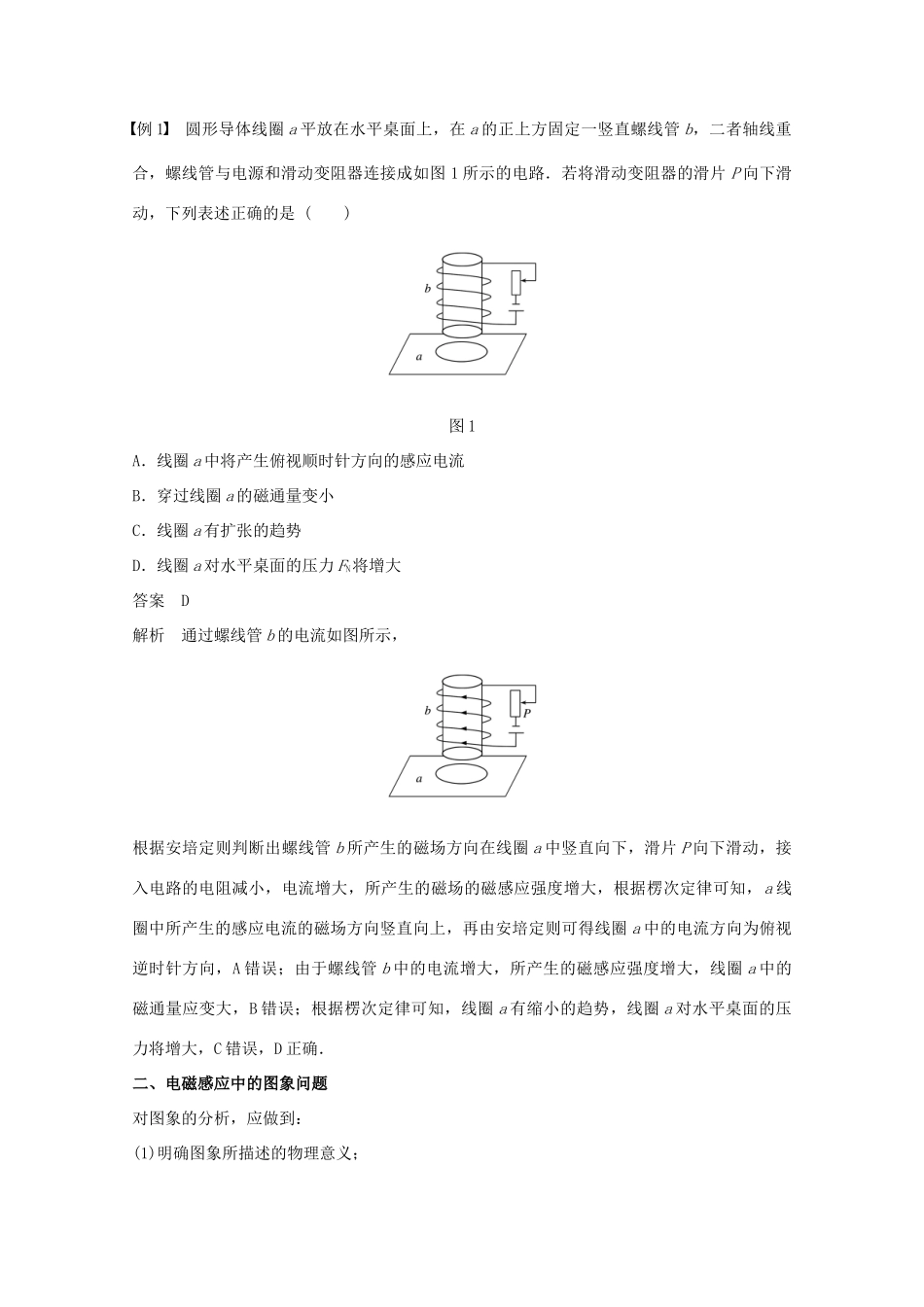

第四章 电磁感应章末总结一、楞次定律的理解与应用1．感应电流的磁场总要阻碍引起感应电流的磁通量的变化．感应电流的磁场方向不一定与原磁场方向相反，只有在磁通量增加时两者才相反，而在磁通量减少时两者是同向的．2．“阻碍”并不是“阻止”，而是“延缓”，回路中的磁通量变化的趋势不变，只不过变化得慢了．3．“阻碍”的表现：增反减同、来拒去留等．例 1 圆形导体线圈 a 平放在水平桌面上，在 a 的正上方固定一竖直螺线管 b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图 1 所示的电路．若将滑动变阻器的滑片 P 向下滑动，下列表述正确的是 ( )图 1A．线圈 a 中将产生俯视顺时针方向的感应电流B．穿过线圈 a 的磁通量变小C．线圈 a 有扩张的趋势D．线圈 a 对水平桌面的压力 FN将增大答案 D解析 通过螺线管 b 的电流如图所示，根据安培定则判断出螺线管 b 所产生的磁场方向在线圈 a 中竖直向下，滑片 P 向下滑动，接入电路的电阻减小，电流增大，所产生的磁场的磁感应强度增大，根据楞次定律可知，a 线圈中所产生的感应电流的磁场方向竖直向上，再由安培定则可得线圈 a 中的电流方向为俯视逆时针方向，A 错误；由于螺线管 b 中的电流增大，所产生的磁感应强度增大，线圈 a 中的磁通量应变大，B 错误；根据楞次定律可知，线圈 a 有缩小的趋势，线圈 a 对水平桌面的压力将增大，C 错误，D 正确．二、电磁感应中的图象问题对图象的分析，应做到：(1)明确图象所描述的物理意义；(2)明确各种物理量正、负号的含义；(3)明确斜率的含义；(4)明确图象和电磁感应过程之间的对应关系．例 2 如图 2 所示，三条平行虚线位于纸面内，中间虚线两侧有方向垂直于纸面的匀强磁场，磁感应强度等大反向．菱形闭合导线框 ABCD 位于纸面内且对角线 AC 与虚线垂直，磁场宽度与对角线 AC 长均为 d，现使线框沿 AC 方向匀速穿过磁场，以逆时针方向为感应电流的正方向，则从 C 点进入磁场到 A 点离开磁场的过程中，线框中电流 i 随时间 t 的变化关系可能是( )图 2答案 D解析 导线框 ABCD 在进入左边磁场时，由楞次定律和安培定则可以判断出感应电流的方向应为正方向，选项 B、C 不可能；当导线框 ABCD 一部分在左磁场区，另一部分在右磁场区时，回路中的最大电流要加倍，方向与刚进入时的方向相反，选项 D 可能，选项 A 不可能．电磁感应中图象类选择题的两个常见解法(1)...
