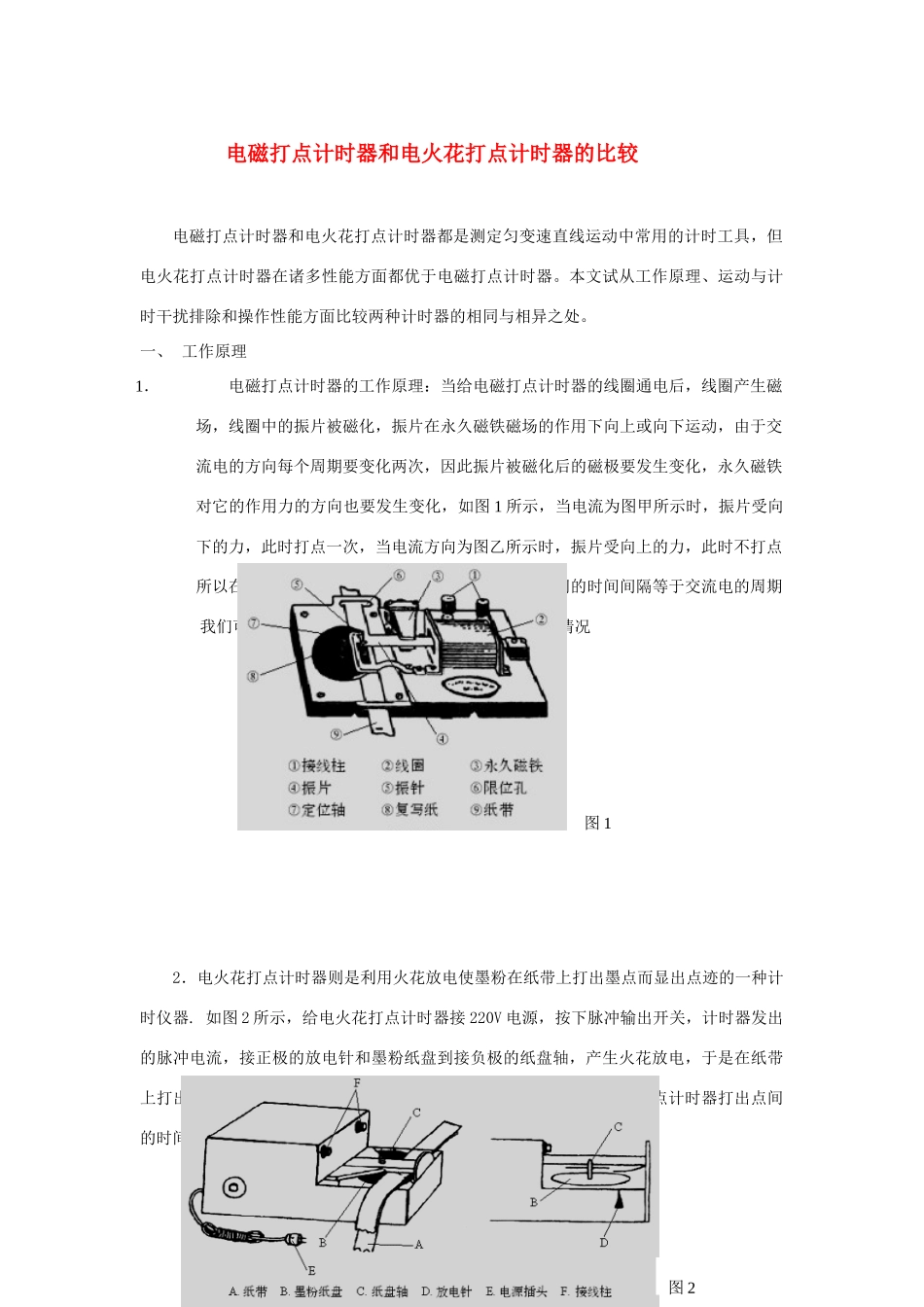

电磁打点计时器和电火花打点计时器的比较 电磁打点计时器和电火花打点计时器都是测定匀变速直线运动中常用的计时工具，但电火花打点计时器在诸多性能方面都优于电磁打点计时器。本文试从工作原理、运动与计时干扰排除和操作性能方面比较两种计时器的相同与相异之处。一、 工作原理1．电磁打点计时器的工作原理：当给电磁打点计时器的线圈通电后，线圈产生磁场，线圈中的振片被磁化，振片在永久磁铁磁场的作用下向上或向下运动，由于交流电的方向每个周期要变化两次，因此振片被磁化后的磁极要发生变化，永久磁铁对它的作用力的方向也要发生变化，如图 1 所示，当电流为图甲所示时，振片受向下的力，此时打点一次，当电流方向为图乙所示时，振片受向上的力，此时不打点所以在交流电的一个周期内打点一次，即每两个点间的时间间隔等于交流电的周期 我们可以利用纸带上的点的情况来分析物体的运动情况 2．电火花打点计时器则是利用火花放电使墨粉在纸带上打出墨点而显出点迹的一种计时仪器. 如图 2 所示，给电火花打点计时器接 220V 电源，按下脉冲输出开关，计时器发出的脉冲电流，接正极的放电针和墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在纸带上打出一系列的点，而且在交流电的每个周期放电一次，因此电火花打点计时器打出点间的时间间隔等于交流电的周期.图 1图 2这两种计时器的共同点是在纸带上记录运动物体的“时——空”分布信息，计时基准都是取自市电的周期，在我国每两个点之间的时间间隔为 0．02 秒，因而有相同的数据采集方法与数据整理分析方法，并可与斜面小车、轨道小车等配套使用，但在可靠性、准确性以及课时利用率等方面，则有很大的差别。电火花计时器成功地克服了电磁打点计时器的缺点。 二、运动与计时互相干扰的排除 电磁打点计时器工作时，由市电经线圈引起磁场的周期变化，策动弹片带动打点针，在运动体拖动的纸带上，以 50 赫兹频率打点，并产生了计时和运动间的相互干扰。 1．计时对运动干扰的排除 电磁打点计时器的打点针对运动中的纸带产生冲击和摩擦，干扰了纸带的运动，这在自由落体实验中尤为显著。 电火花计时器利用高压脉冲火花放电，放电针与纸带没有接触，因而不会干扰纸带运动。 2．排除运动对计时的干扰 电磁打点计时器的计时周期会受到纸带运动的干扰。当纸带静止时，若电磁打点计时器调节适当，打点的等时性得到保证。但是当纸带运动时，受到打点针冲击作用的纸带对振子产生反...
