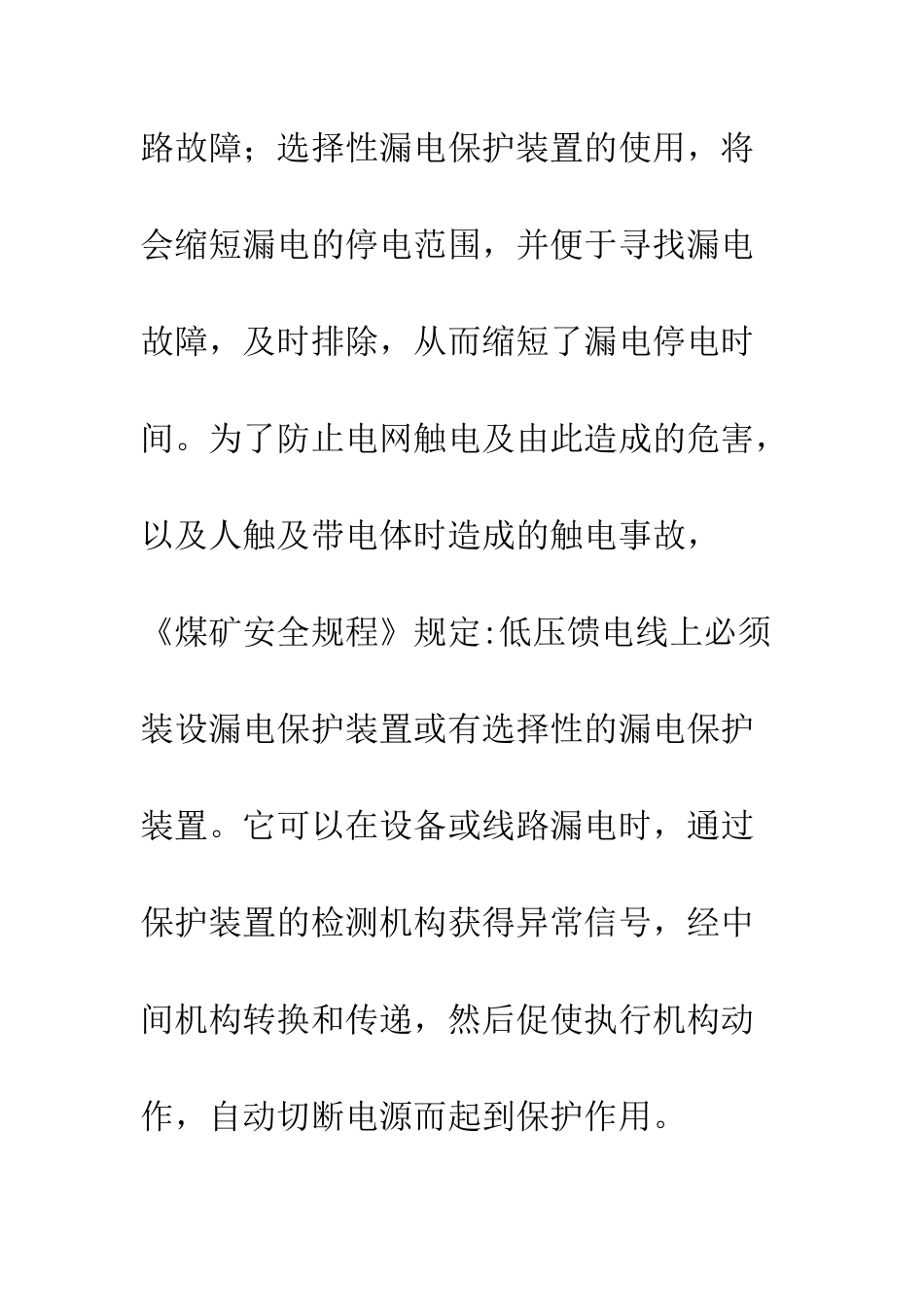

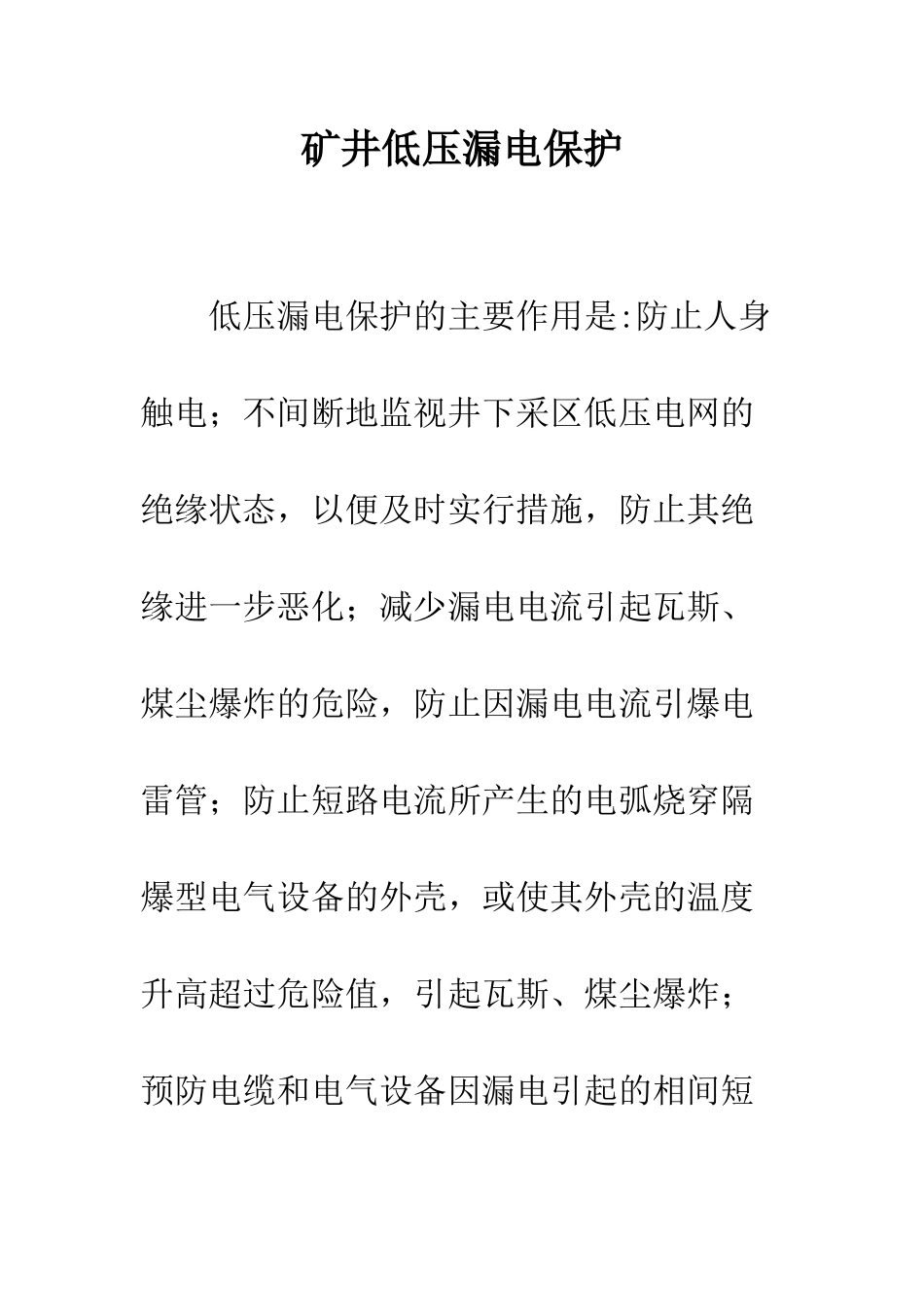

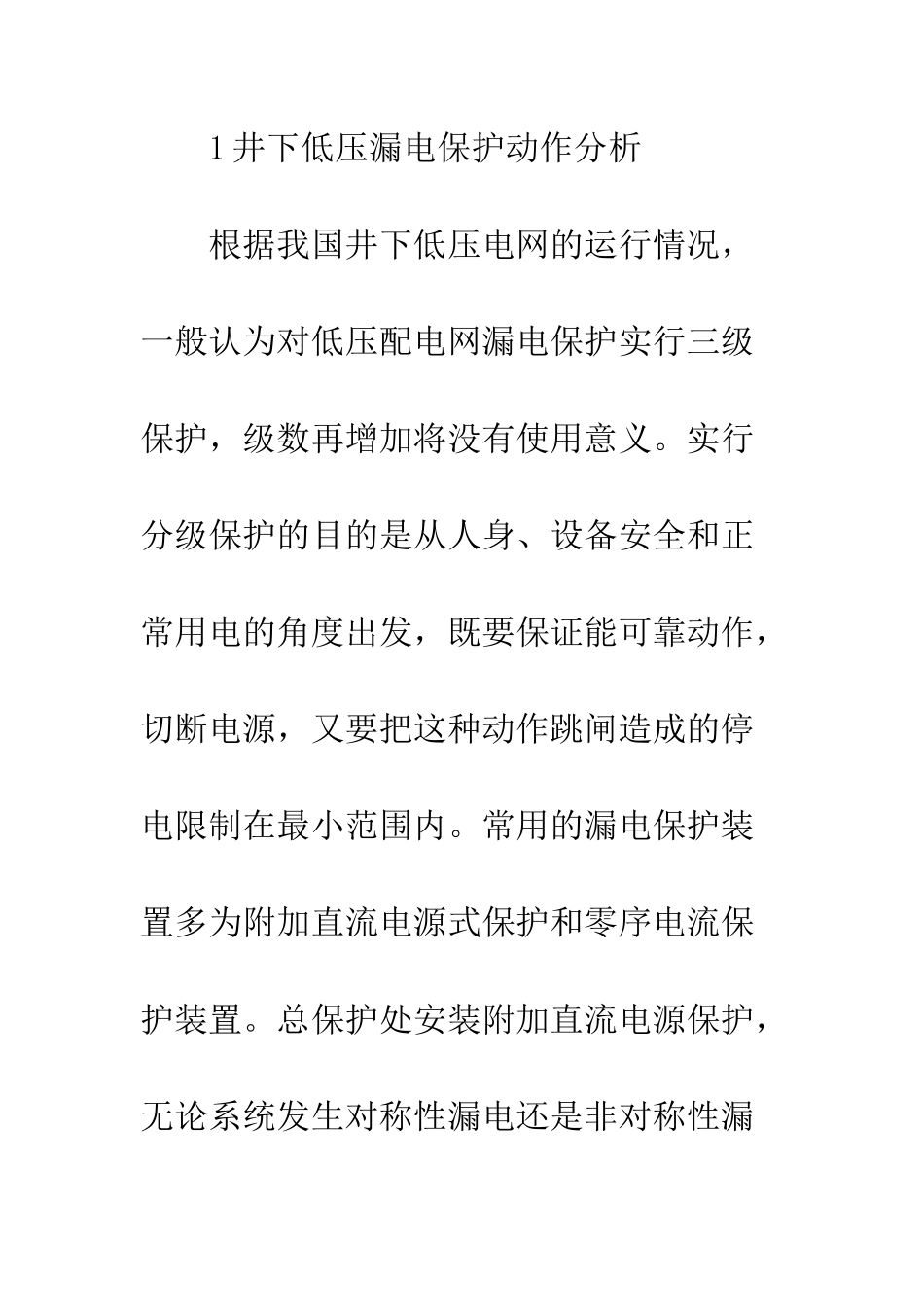

矿井低压漏电保护 低压漏电保护的主要作用是:防止人身触电;不间断地监视井下采区低压电网的绝缘状态,以便及时实行措施,防止其绝缘进一步恶化;减少漏电电流引起瓦斯、煤尘爆炸的危险,防止因漏电电流引爆电雷管;防止短路电流所产生的电弧烧穿隔爆型电气设备的外壳,或使其外壳的温度升高超过危险值,引起瓦斯、煤尘爆炸;预防电缆和电气设备因漏电引起的相间短路故障;选择性漏电保护装置的使用,将会缩短漏电的停电范围,并便于寻找漏电故障,及时排除,从而缩短了漏电停电时间。为了防止电网触电及由此造成的危害,以及人触及带电体时造成的触电事故,《煤矿安全规程》规定:低压馈电线上必须装设漏电保护装置或有选择性的漏电保护装置。它可以在设备或线路漏电时,通过保护装置的检测机构获得异常信号,经中间机构转换和传递,然后促使执行机构动作,自动切断电源而起到保护作用。 1 井下低压漏电保护动作分析 根据我国井下低压电网的运行情况,一般认为对低压配电网漏电保护实行三级保护,级数再增加将没有使用意义。实行分级保护的目的是从人身、设备安全和正常用电的角度出发,既要保证能可靠动作,切断电源,又要把这种动作跳闸造成的停电限制在最小范围内。常用的漏电保护装置多为附加直流电源式保护和零序电流保护装置。总保护处安装附加直流电源保护,无论系统发生对称性漏电还是非对称性漏电,保护均能可靠性动作;分支出口处安装零序电流保护作为横向选择性保护的主保护;而漏电闭锁则设置在磁力启动其中,作为最后一级保护,但它在运行中发生漏电情况下却是不动作的,仅仅是作为设备启动前的绝缘检测。 2 井下低压漏电保护存在的问题 目前很多矿井仍然普遍使用检漏继电器和漏电保护单元组成的漏电保护系统,其中零序电压不仅与漏电电阻有关,而且与系统容抗、电网电压有很大关系,由于受系统电压和系统电容的影响,其动作时间误差很大。尽管当时已经调整好分馈和总馈之间的动作关系,但是随着电缆的不断延伸,系统电容也跟着发生变化,当支路漏电时,常常会出现分路开关没有动作,而总开关已经跳闸的误动现象。 在实行分级保护的低压电网中,决定分级的条件是下一级保护器的额定动作时间必须小于上一级保护器的极限不动作时间。对于下级保护,要求其额定动作时间达到最快,从而快速切除故障。对于上一级保护,为保证选择性就需一定的时间延时,以躲过下级保护在动作跳闸时所需时间。然而,据现场调查,目前在一些智能型开...
