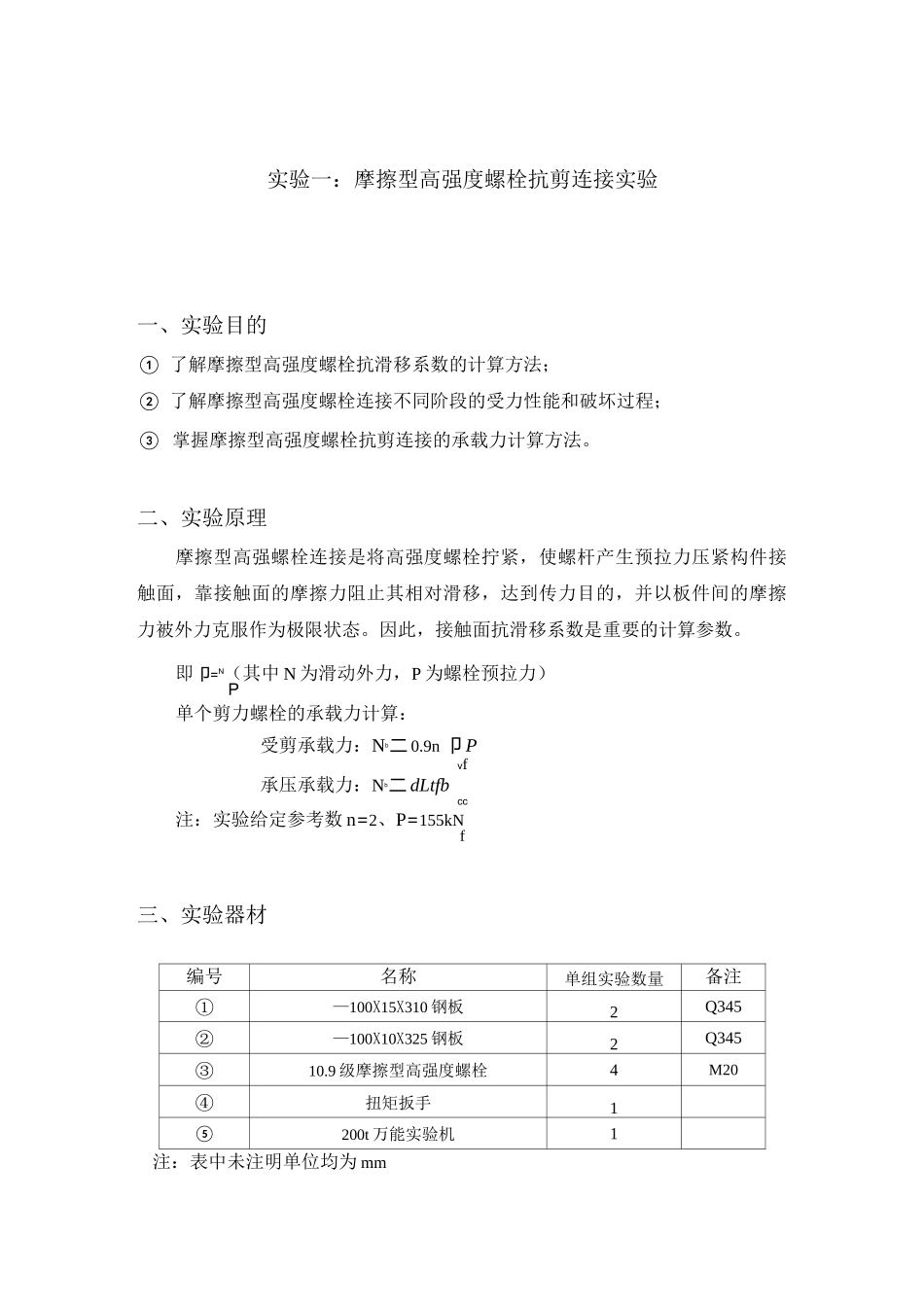

钢结构实验报告_第1页
1/12

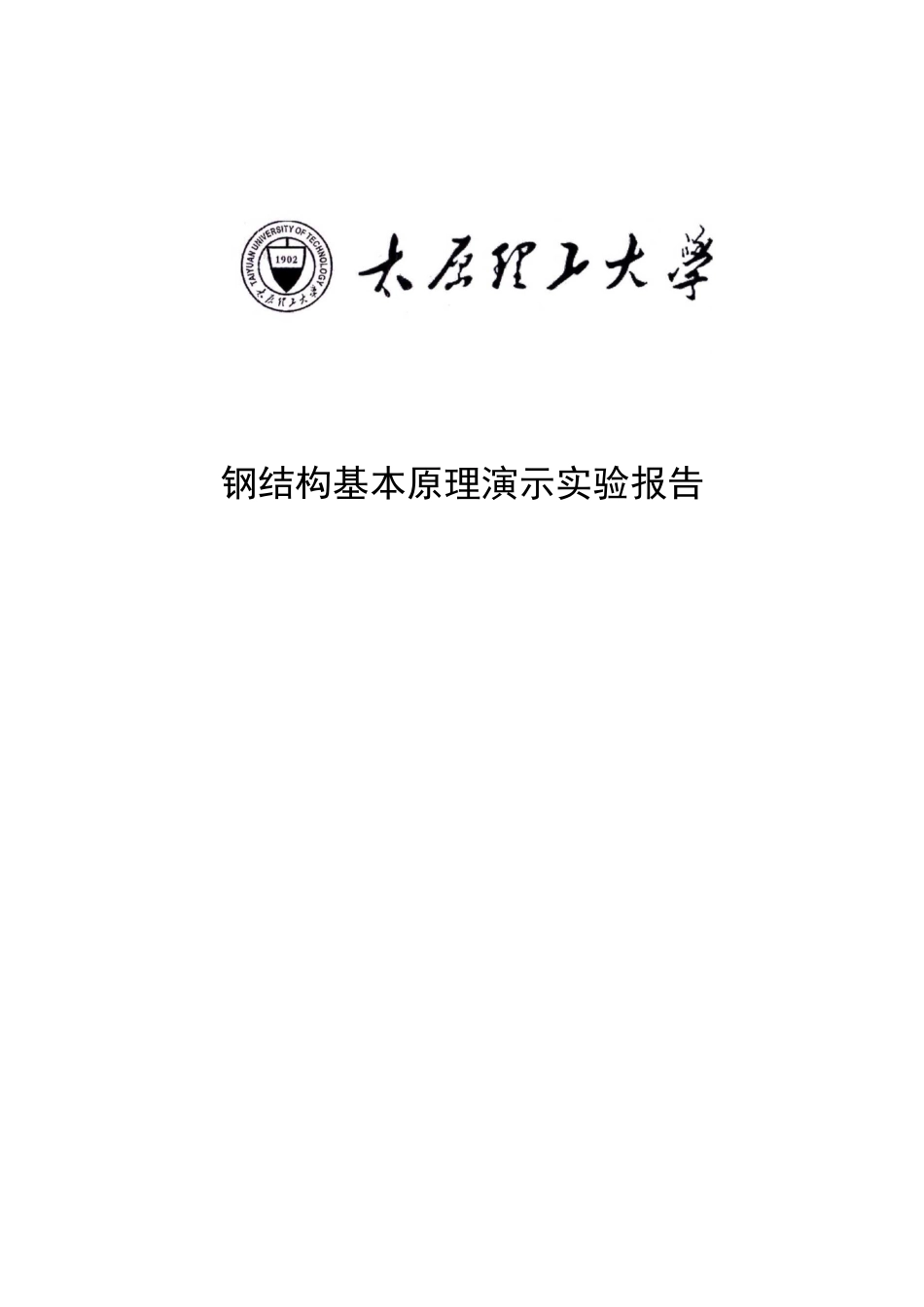

钢结构实验报告_第2页
2/12
钢结构实验报告_第3页
3/12
钢结构基本原理演示实验报告实验一:摩擦型高强度螺栓抗剪连接实验一、实验目的① 了解摩擦型高强度螺栓抗滑移系数的计算方法;② 了解摩擦型高强度螺栓连接不同阶段的受力性能和破坏过程;③ 掌握摩擦型高强度螺栓抗剪连接的承载力计算方法。二、实验原理摩擦型高强螺栓连接是将高强度螺栓拧紧,使螺杆产生预拉力压紧构件接触面,靠接触面的摩擦力阻止其相对滑移,达到传力目的,并以板件间的摩擦力被外力克服作为极限状态。因此,接触面抗滑移系数是重要的计算参数。即卩=N(其中 N 为滑动外力,P 为螺栓预拉力)P单个剪力螺栓的承载力计算:受剪承载力:Nb二 0.9n 卩 Pvf承压承载力:Nb二 dLtfbcc注:实验给定参考数 n=2、P=155kNf三、实验器材编号名称单组实验数量备注①—100X15X310 钢板2Q345②—100X10X325 钢板2Q345③10.9 级摩擦型高强度螺栓4M20④扭矩扳手1⑤200t 万能实验机1注:表中未注明单位均为 mmId1M11双摩擦面双栓拼接拉力试件注:拉力试件摩擦面采用抛丸、除锈处理图中所示单位均为 mm四、实验过程及结果第一步:试件组装将试件放在平台上,并使板与板之间螺栓孔对齐,观察板试件表面较为粗糙,摩擦面数目 nf=2。图 1 双摩擦面双栓拼接拉力试件平面图图 2 双摩擦面双栓拼接拉力试件图图 3 拉力试件零件①图 4 拉力试件零件②第二步:螺栓初拧、终拧实验现象记录(预扭矩T)先将螺栓用手初拧,使其不脱落:将扭矩扳手调到 465N/m 大小,然后用其将螺栓拧紧,当听到咯噔一声,停止,依次将四个螺栓拧紧。第三步:试件加载将组装试件置于万能试验机中,开始缓慢加荷直到板之间发生相对滑移。仔细观察此时钢板的截面会发现螺栓孔周围相对其他部位变得很光滑,即认为此时试件已破坏。加载曲线如图dlI五、实验结果及思考1、由实验过程求取摩擦系数;已知 P=155kNnf=2n=2 根据曲线得 N=285NN2850.9nnP0.9x2x2x1550.512、由实验过程理解预拉力的加载原理;实验之前先用扭矩扳手给高强度螺栓预拉应力,使螺栓对板件产生压力。根据摩擦原理,由于摩擦系数的存在,使板与板之间产生很大的摩擦力达到摩擦性高强度螺栓的作用机理。3、高强度摩擦型螺栓不同阶段的受力性能及破坏过程;()靠摩擦传力的弹性阶段在加荷初期,由于荷载较小,靠构件接触面的摩擦力传递,栓杆与孔壁间的间隙保持不变,连接工作处于弹性阶段,在 6 图上呈现出,斜直线段。但由于板件间摩擦力的大小取决于拧紧螺帽时在螺杆中的初始...
