地下车库交通设施设计说明

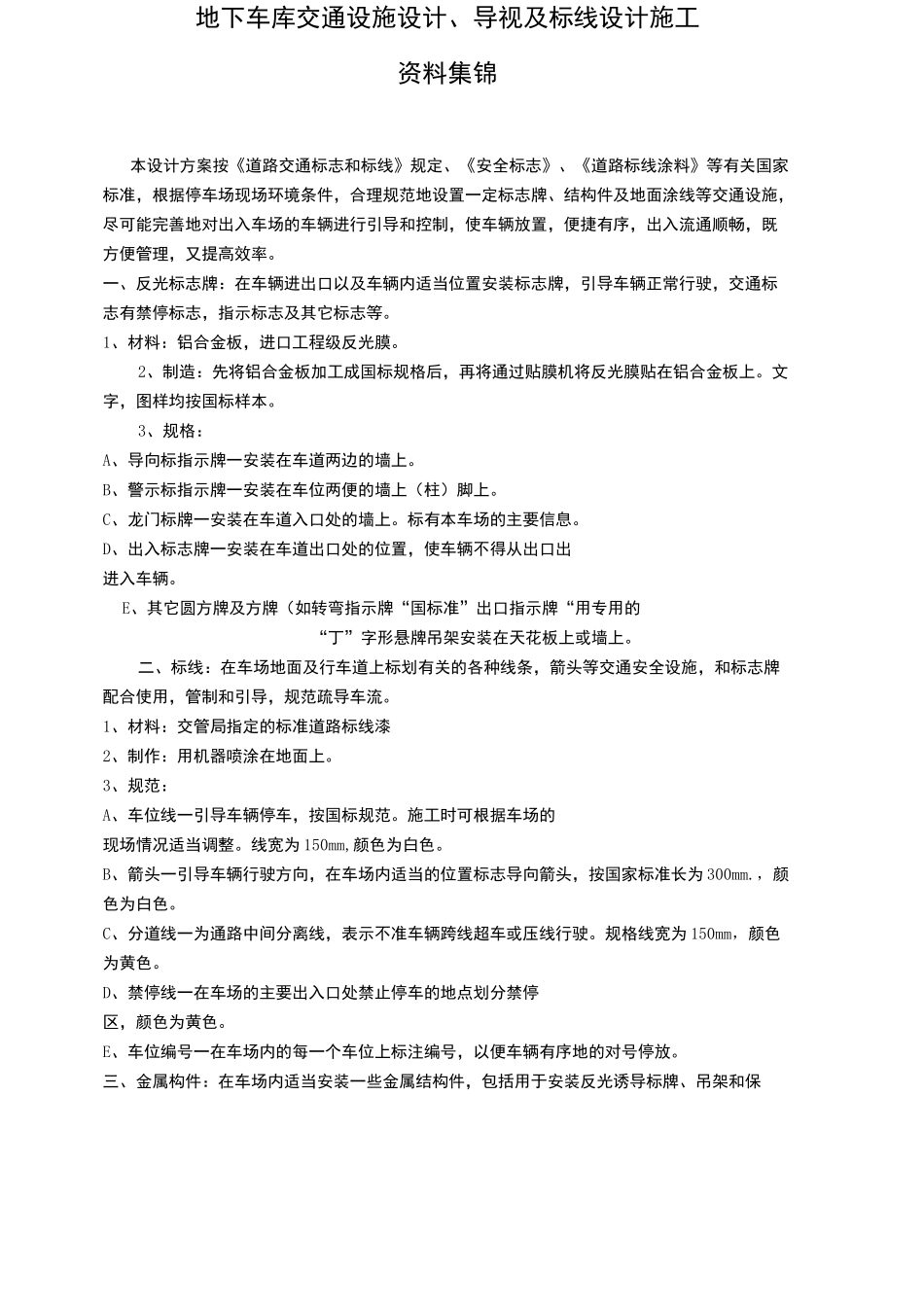

地下车库交通设施设计说明_第1页
1/6

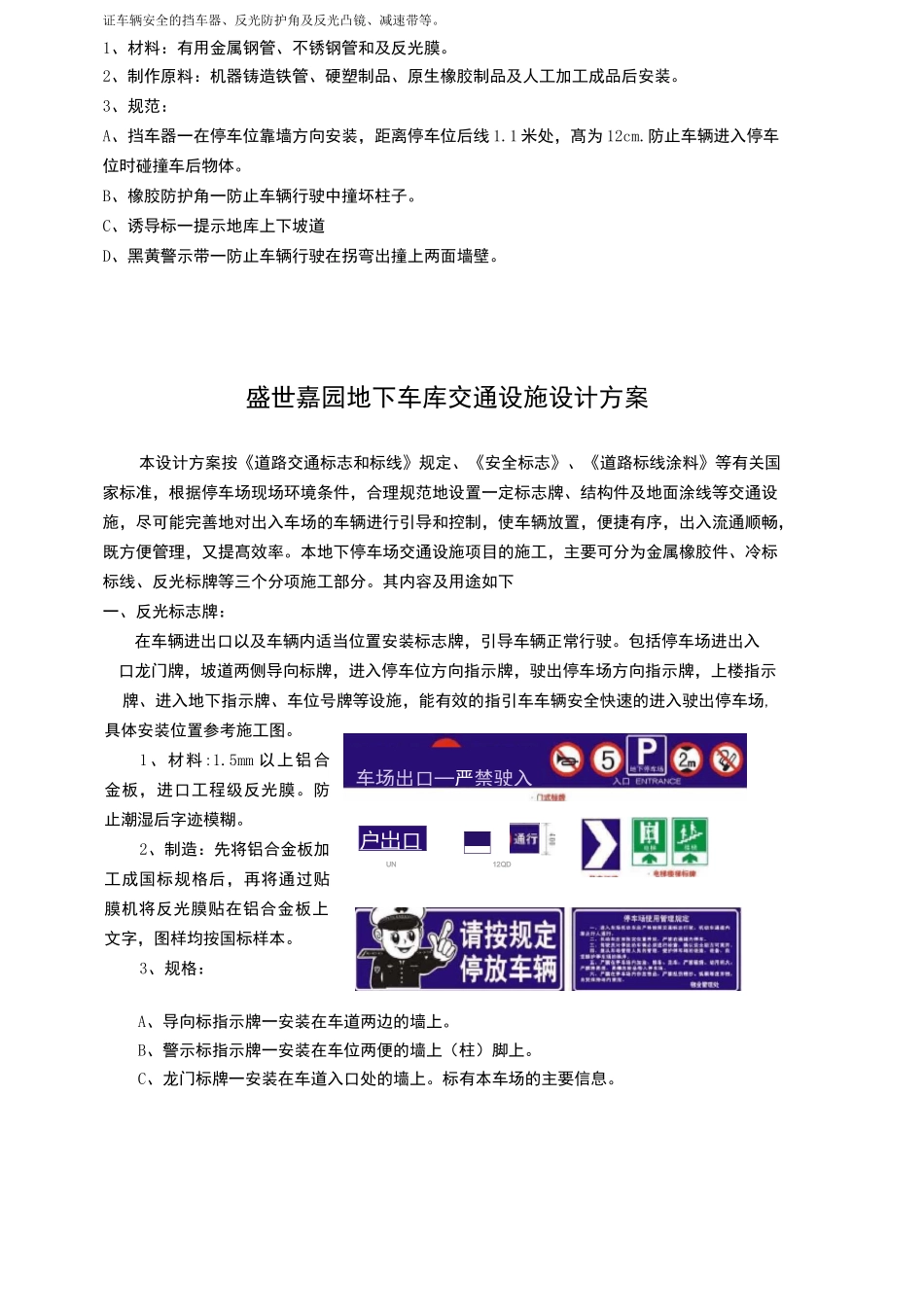

地下车库交通设施设计说明_第2页
2/6

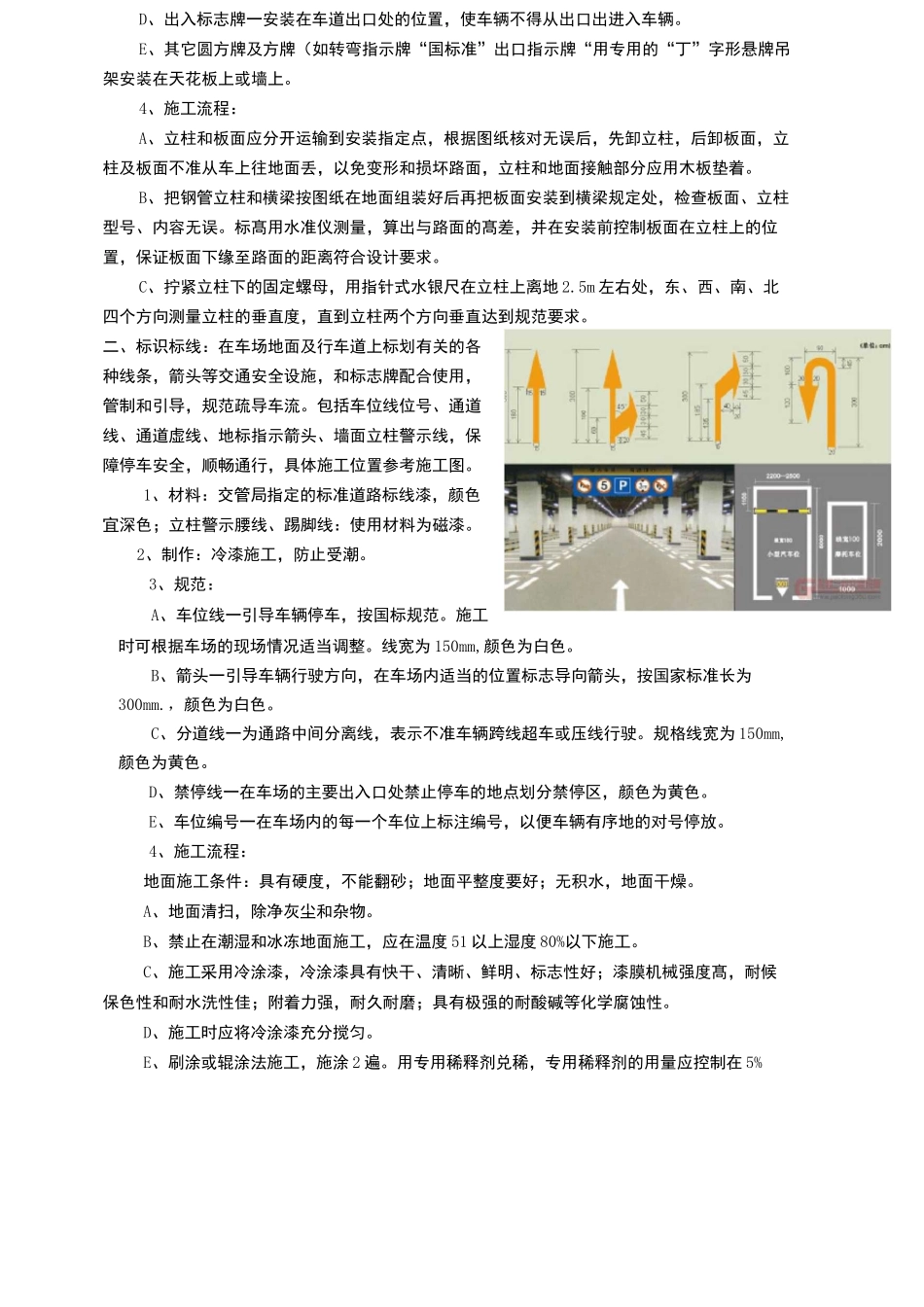

地下车库交通设施设计说明_第3页
3/6
地下车库交通设施设计、导视及标线设计施工资料集锦本设计方案按《道路交通标志和标线》规定、《安全标志》、《道路标线涂料》等有关国家标准,根据停车场现场环境条件,合理规范地设置一定标志牌、结构件及地面涂线等交通设施,尽可能完善地对出入车场的车辆进行引导和控制,使车辆放置,便捷有序,出入流通顺畅,既方便管理,又提高效率。一、反光标志牌:在车辆进出口以及车辆内适当位置安装标志牌,引导车辆正常行驶,交通标志有禁停标志,指示标志及其它标志等。1、材料:铝合金板,进口工程级反光膜。2、制造:先将铝合金板加工成国标规格后,再将通过贴膜机将反光膜贴在铝合金板上。文字,图样均按国标样本。3、规格:A、导向标指示牌一安装在车道两边的墙上。B、警示标指示牌一安装在车位两便的墙上(柱)脚上。C、龙门标牌一安装在车道入口处的墙上。标有本车场的主要信息。D、出入标志牌一安装在车道出口处的位置,使车辆不得从出口出进入车辆。E、其它圆方牌及方牌(如转弯指示牌“国标准”出口指示牌“用专用的“丁”字形悬牌吊架安装在天花板上或墙上。二、标线:在车场地面及行车道上标划有关的各种线条,箭头等交通安全设施,和标志牌配合使用,管制和引导,规范疏导车流。1、材料:交管局指定的标准道路标线漆2、制作:用机器喷涂在地面上。3、规范:A、车位线一引导车辆停车,按国标规范。施工时可根据车场的现场情况适当调整。线宽为 150mm,颜色为白色。B、箭头一引导车辆行驶方向,在车场内适当的位置标志导向箭头,按国家标准长为 300mm.,颜色为白色。C、分道线一为通路中间分离线,表示不准车辆跨线超车或压线行驶。规格线宽为 150mm,颜色为黄色。D、禁停线一在车场的主要出入口处禁止停车的地点划分禁停区,颜色为黄色。E、车位编号一在车场内的每一个车位上标注编号,以便车辆有序地的对号停放。三、金属构件:在车场内适当安装一些金属结构件,包括用于安装反光诱导标牌、吊架和保证车辆安全的挡车器、反光防护角及反光凸镜、减速带等。1、材料:有用金属钢管、不锈钢管和及反光膜。2、制作原料:机器铸造铁管、硬塑制品、原生橡胶制品及人工加工成品后安装。3、规范:A、挡车器一在停车位靠墙方向安装,距离停车位后线 1.1 米处,髙为 12cm.防止车辆进入停车位时碰撞车后物体。B、橡胶防护角一防止车辆行驶中撞坏柱子。C、诱导标一提示地库上下坡道D、黑黄警示带一防止车辆行驶在拐弯出撞上两面墙壁。盛世嘉园地...
