简单的定向FM天线制作方法VIP免费

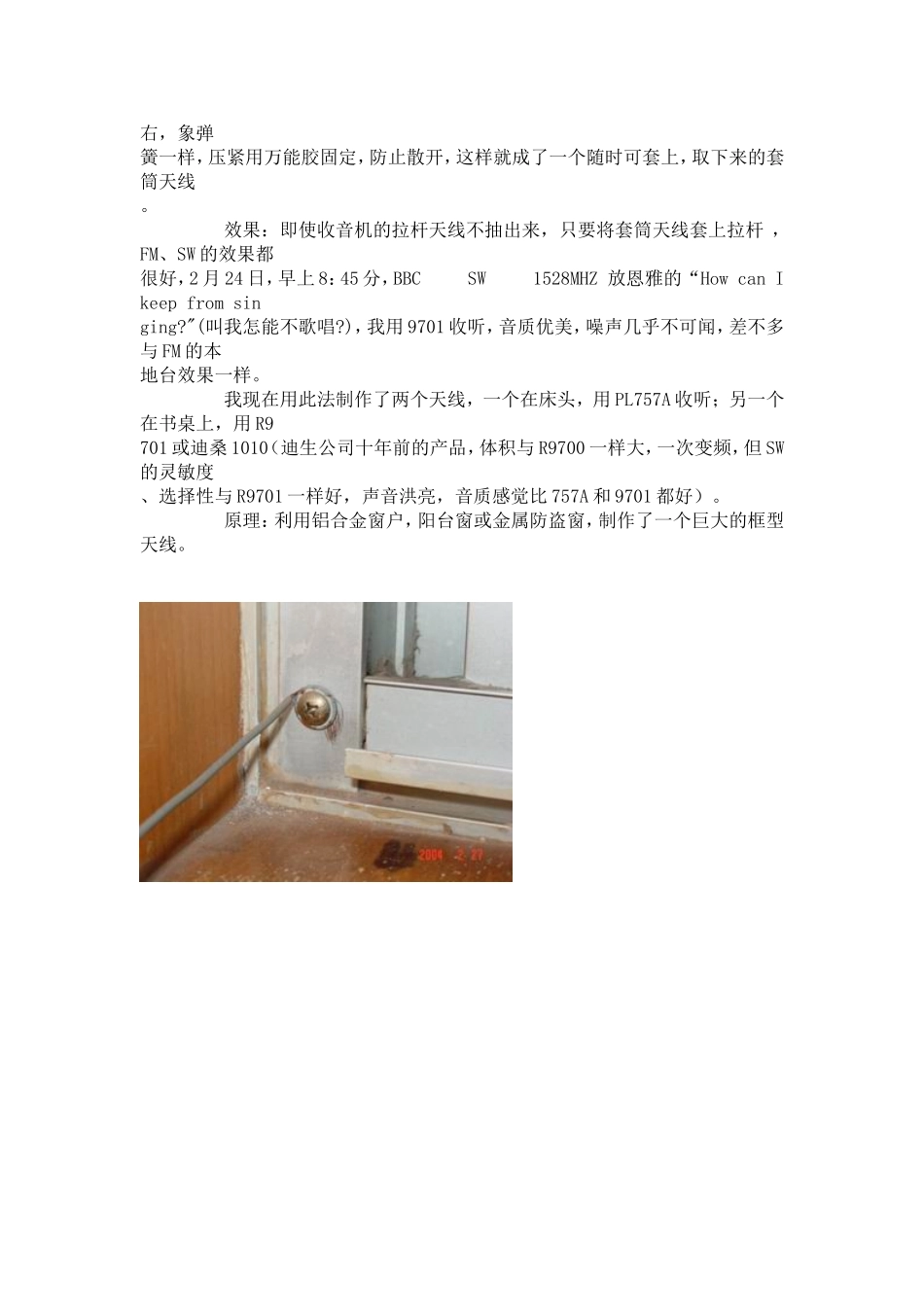

简单的定向FM天线制作方法制作方法：收音机以Ｒ9700为例！机上的拉杆天线全部缩回！用一只比较细而长的园珠笔杆，直径只略为比天线拉杆粗一点点，取1/4A4的打印纸（不要用复印纸,太薄,挺性差），用细笔杆将纸卷成纸筒管，长15cm，用双面不干胶粘带封口固定。然后准备一根比较细的220伏电源线，取单股，除去外套层（塑料皮或布套），保留与金属铜丝芯包覆接触的绝缘层，长度大约1.5m。将这根电线从纸筒管的一端起进行缠绕，纸管端头预贴双面粘胶带以帮助固定电线头，缠绕过程中线与线之间紧靠，1.5m的线全部缠完并留出一个接线头。缠完后再在纸线筒上均匀包缠一层透明不干胶带，留出的接线头与室外软天线接好并固定好，最后抽出纸线筒内的笔杆，至此天线就算做好了！使用时将纸线筒管套入完全缩回的天线拉杆上，非常方便！德生公司为其收音机配置的软天线又细又短，主要是防止信号过载，因为是采用直接夹接机上拉杆天线。这样的话一方面室外天线感应的广播信号非常有限，另一方面—些污染的电磁波也容易通过直接连接的接头方式而进入收音机。本文采用的接合方式实际上是一个“电感电容”，这样外接天线部份可以选择较粗较长的电源线，5—10m是没问题的，可以感应更遥远或更强的信号也不会过载，一般广播信号都是较高的频率，非常容易通过这个“电感电容”。而许多污染性的电磁波频率都比较低，反而不容易通过这个“电感电容”，起到了很好的阻隔作用。同时由于是做成了螺旋环管状，又起到了对室内电磁污染的屏蔽作用！一种简易、方便的收音机天线制作方法，效果很好，现贴出来与大家共享。条件：如果你家有铝合金的窗户，阳台窗或着金属的防盗窗，就可以开始准备了。准备：手钻或电钻、钻头（Φ3mm)、起子、圆头自攻螺丝（做铝合金的店子里都有），垫片，几根长的单股电线（将双股花线撤散）。万能胶、透明胶。A4复印纸一张。方法：1、在铝合金窗、阳台窗或金属防盗窗不显眼的角落，用钻头钻一个眼，将电线一头剥出4－5CM长的铜丝，缠在圆头自攻螺丝上，固定在钻好的眼上，上垫片可以保证压接的更牢固。2、然后将电线拉到你经常听收音机的位置（床头、书桌或其它地方），长度尽量多留一点。使用时，将电线头在收音机拉杆天线上缠几圈就可以了（注意：这一头的电线不要剥皮，不要露出铜丝，保证绝缘护套的完好），如果想更精致一点，可以接着按下述方法做。3、将复印纸裁成8CM＊8CM的纸片，在收音机拉杆天线缠成一个圆筒，用透明胶固定（注意：是防止纸筒散开，不是将纸筒和天线固定），将电线头在圆筒上缠10圈左右，象弹簧一样，压紧用万能胶固定，防止散开，这样就成了一个随时可套上，取下来的套筒天线。效果：即使收音机的拉杆天线不抽出来，只要将套筒天线套上拉杆，FM、SW的效果都很好，2月24日，早上8：45分，BBCSW1528MHZ放恩雅的“HowcanIkeepfromsinging?"(叫我怎能不歌唱?)，我用9701收听，音质优美，噪声几乎不可闻，差不多与FM的本地台效果一样。我现在用此法制作了两个天线，一个在床头，用PL757A收听；另一个在书桌上，用R9701或迪桑1010（迪生公司十年前的产品，体积与R9700一样大，一次变频，但SW的灵敏度、选择性与R9701一样好，声音洪亮，音质感觉比757A和9701都好）。原理：利用铝合金窗户，阳台窗或金属防盗窗，制作了一个巨大的框型天线。
