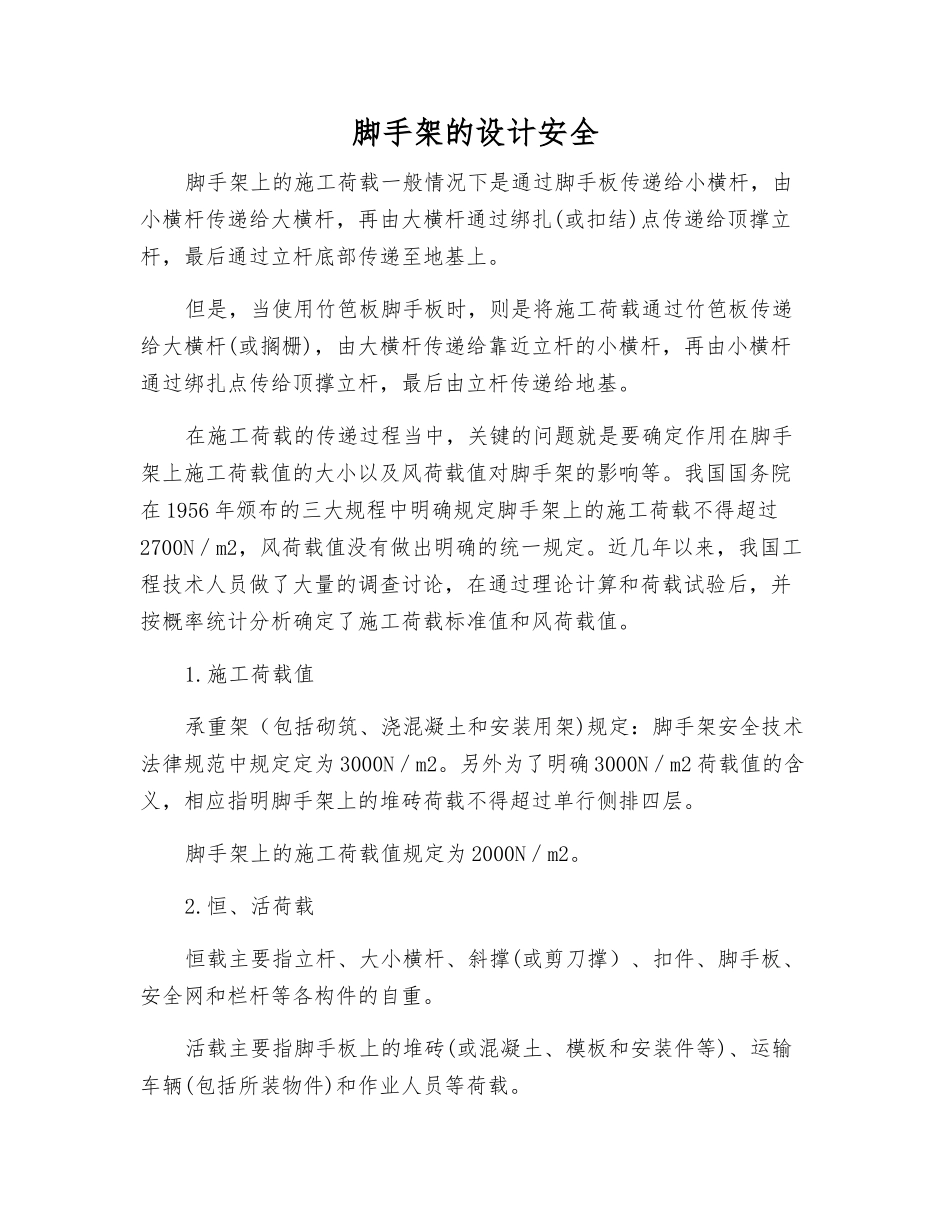

脚手架的设计安全

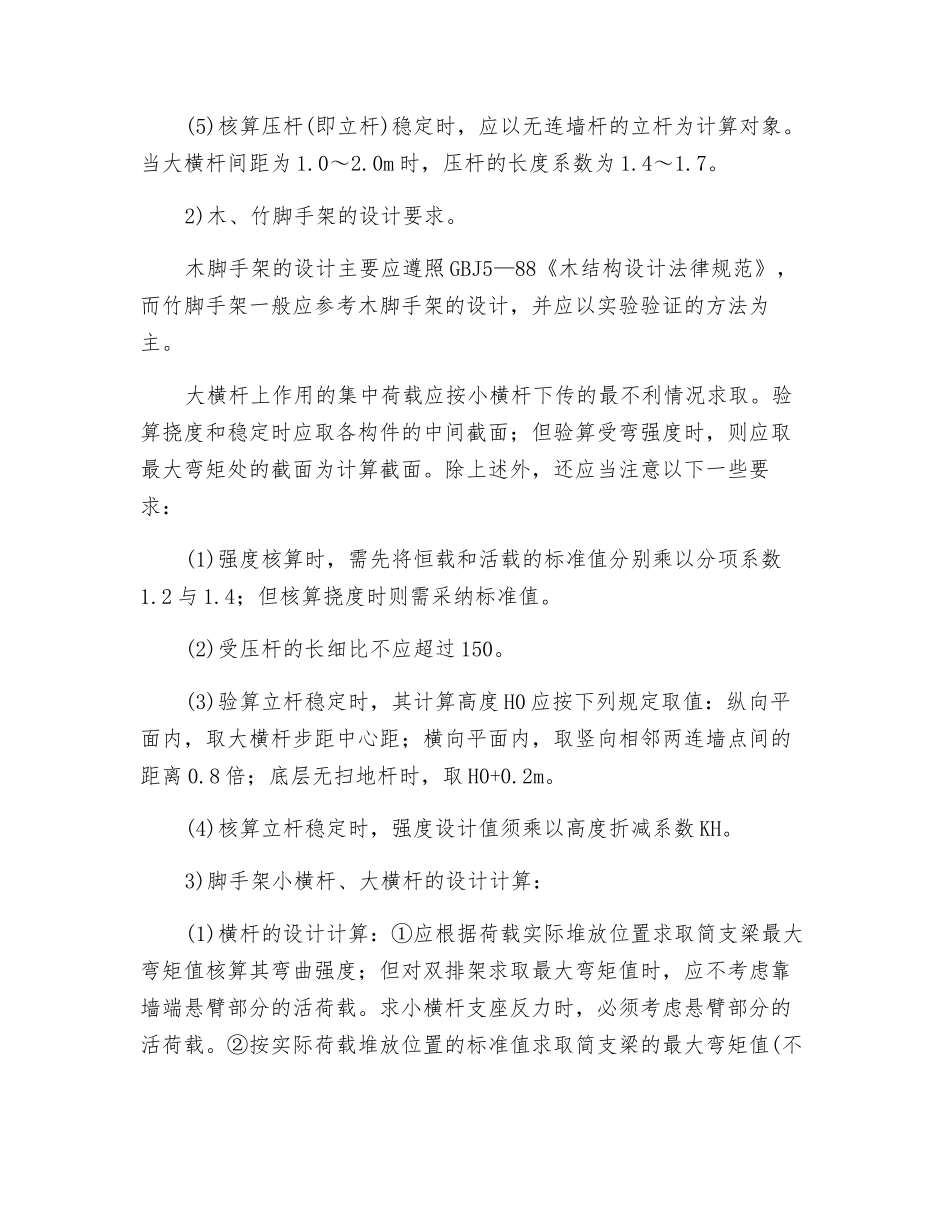

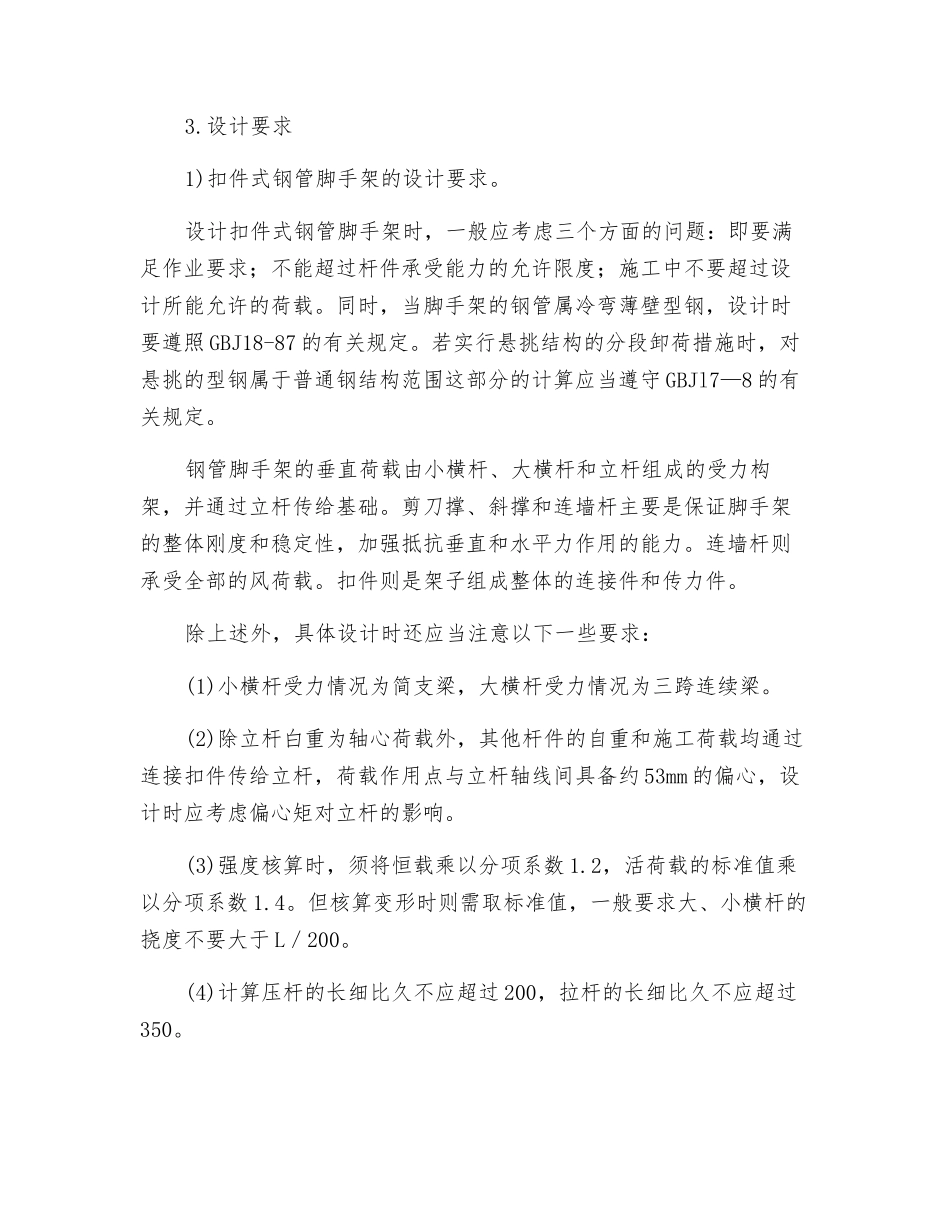

脚手架的设计安全脚手架上的施工荷载一般情况下是通过脚手板传递给小横杆，由小横杆传递给大横杆，再由大横杆通过绑扎(或扣结)点传递给顶撑立杆，最后通过立杆底部传递至地基上。但是，当使用竹笆板脚手板时，则是将施工荷载通过竹笆板传递给大横杆(或搁栅)，由大横杆传递给靠近立杆的小横杆，再由小横杆通过绑扎点传给顶撑立杆，最后由立杆传递给地基。在施工荷载的传递过程当中，关键的问题就是要确定作用在脚手架上施工荷载值的大小以及风荷载值对脚手架的影响等。我国国务院在 1956 年颁布的三大规程中明确规定脚手架上的施工荷载不得超过2700N／m2，风荷载值没有做出明确的统一规定。近几年以来，我国工程技术人员做了大量的调查讨论，在通过理论计算和荷载试验后，并按概率统计分析确定了施工荷载标准值和风荷载值。1.施工荷载值承重架（包括砌筑、浇混凝土和安装用架)规定：脚手架安全技术法律规范中规定定为 3000N／m2。另外为了明确 3000N／m2 荷载值的含义，相应指明脚手架上的堆砖荷载不得超过单行侧排四层。脚手架上的施工荷载值规定为 2000N／m2。2.恒、活荷载恒载主要指立杆、大小横杆、斜撑(或剪刀撑）、扣件、脚手板、安全网和栏杆等各构件的自重。活载主要指脚手板上的堆砖(或混凝土、模板和安装件等)、运输车辆(包括所装物件)和作业人员等荷载。3.设计要求1)扣件式钢管脚手架的设计要求。设计扣件式钢管脚手架时，一般应考虑三个方面的问题：即要满足作业要求；不能超过杆件承受能力的允许限度；施工中不要超过设计所能允许的荷载。同时，当脚手架的钢管属冷弯薄壁型钢，设计时要遵照 GBJ18-87 的有关规定。若实行悬挑结构的分段卸荷措施时，对悬挑的型钢属于普通钢结构范围这部分的计算应当遵守 GBJl7—8 的有关规定。钢管脚手架的垂直荷载由小横杆、大横杆和立杆组成的受力构架，并通过立杆传给基础。剪刀撑、斜撑和连墙杆主要是保证脚手架的整体刚度和稳定性，加强抵抗垂直和水平力作用的能力。连墙杆则承受全部的风荷载。扣件则是架子组成整体的连接件和传力件。除上述外，具体设计时还应当注意以下一些要求：(1)小横杆受力情况为简支梁，大横杆受力情况为三跨连续梁。(2)除立杆白重为轴心荷载外，其他杆件的自重和施工荷载均通过连接扣件传给立杆，荷载作用点与立杆轴线间具备约 53mm 的偏心，设计时应考虑偏心矩对立杆的影响。(3)强度核算时，须将恒载乘以分项系数 1.2，活荷载的标准值乘以分项系数 1.4。但...
