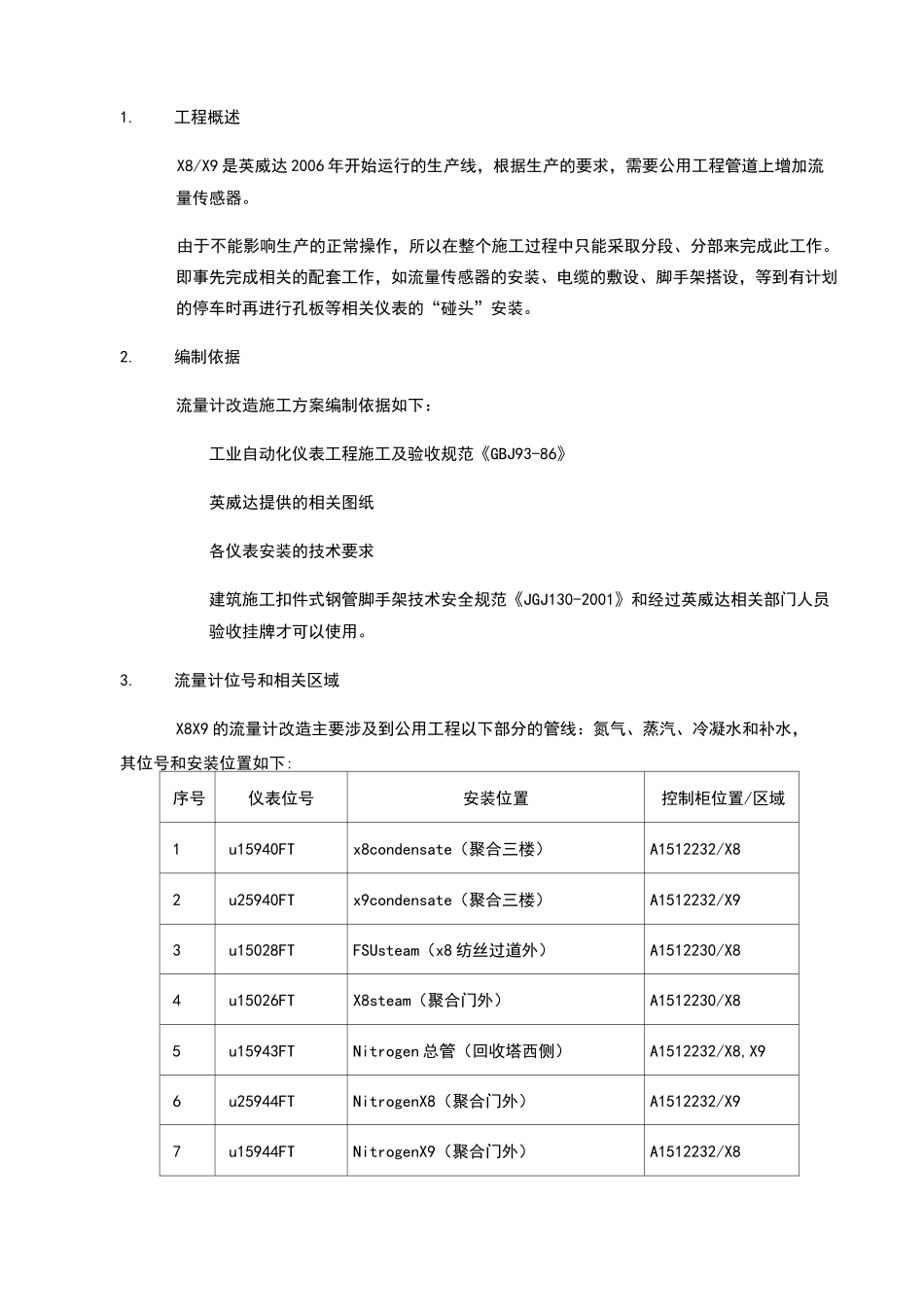

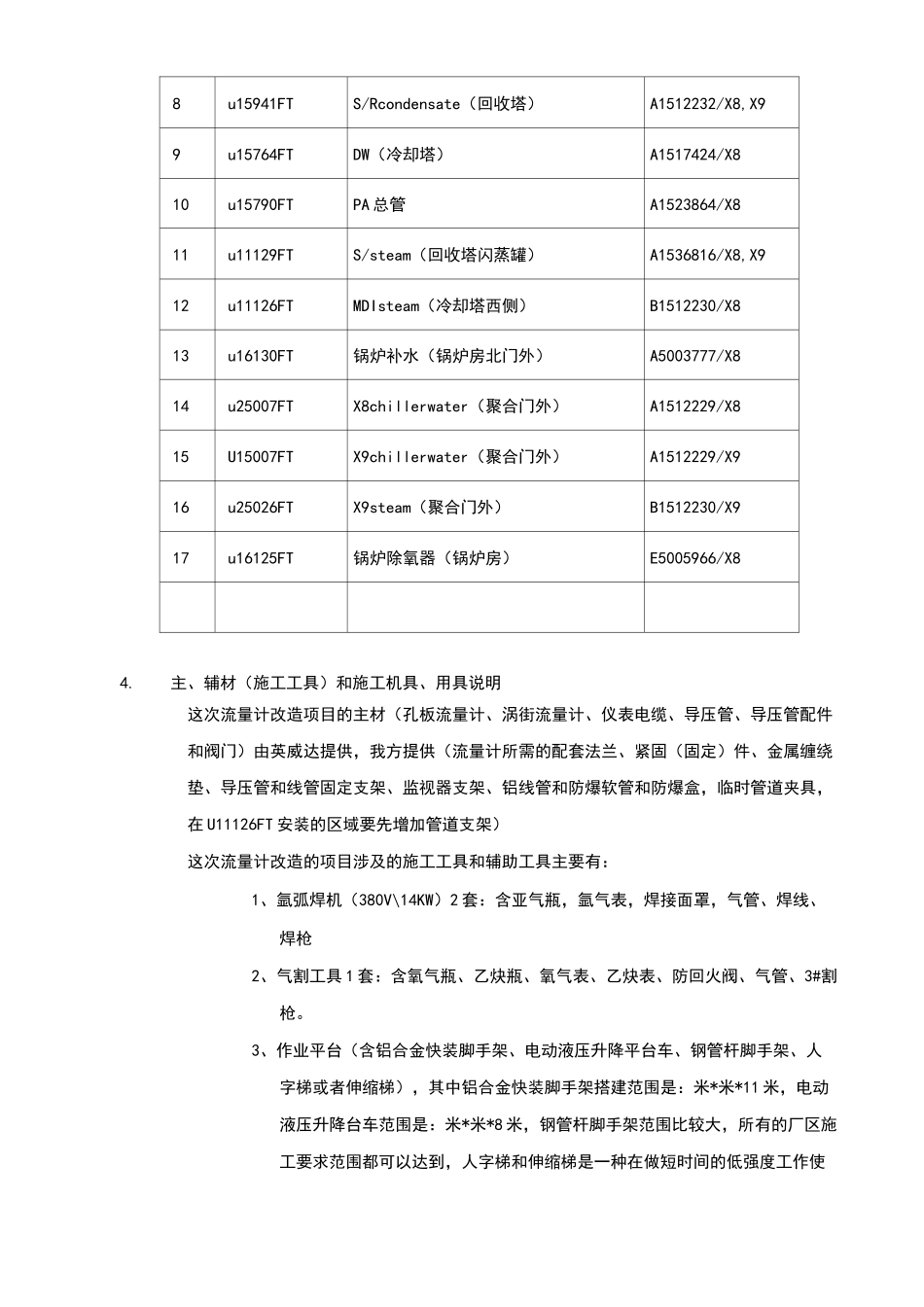

英威达 X8X9 流量计改造1.工程概述X8/X9 是英威达 2006 年开始运行的生产线，根据生产的要求，需要公用工程管道上增加流量传感器。由于不能影响生产的正常操作，所以在整个施工过程中只能采取分段、分部来完成此工作。即事先完成相关的配套工作，如流量传感器的安装、电缆的敷设、脚手架搭设，等到有计划的停车时再进行孔板等相关仪表的“碰头”安装。2.编制依据流量计改造施工方案编制依据如下：工业自动化仪表工程施工及验收规范《GBJ93-86》英威达提供的相关图纸各仪表安装的技术要求建筑施工扣件式钢管脚手架技术安全规范《JGJ130-2001》和经过英威达相关部门人员验收挂牌才可以使用。3.流量计位号和相关区域X8X9 的流量计改造主要涉及到公用工程以下部分的管线：氮气、蒸汽、冷凝水和补水，其位号和安装位置如下:序号仪表位号安装位置控制柜位置/区域1u15940FTx8condensate（聚合三楼）A1512232/X82u25940FTx9condensate（聚合三楼）A1512232/X93u15028FTFSUsteam（x8 纺丝过道外）A1512230/X84u15026FTX8steam（聚合门外）A1512230/X85u15943FTNitrogen 总管（回收塔西侧）A1512232/X8,X96u25944FTNitrogenX8（聚合门外）A1512232/X97u15944FTNitrogenX9（聚合门外）A1512232/X88u15941FTS/Rcondensate（回收塔）A1512232/X8,X99u15764FTDW（冷却塔）A1517424/X810u15790FTPA 总管A1523864/X811u11129FTS/steam（回收塔闪蒸罐）A1536816/X8,X912u11126FTMDIsteam（冷却塔西侧）B1512230/X813u16130FT锅炉补水（锅炉房北门外）A5003777/X814u25007FTX8chillerwater（聚合门外）A1512229/X815U15007FTX9chillerwater（聚合门外）A1512229/X916u25026FTX9steam（聚合门外）B1512230/X917u16125FT锅炉除氧器（锅炉房）E5005966/X84.主、辅材（施工工具）和施工机具、用具说明这次流量计改造项目的主材（孔板流量计、涡街流量计、仪表电缆、导压管、导压管配件和阀门）由英威达提供，我方提供（流量计所需的配套法兰、紧固（固定）件、金属缠绕垫、导压管和线管固定支架、监视器支架、铝线管和防爆软管和防爆盒，临时管道夹具，在 U11126FT 安装的区域要先增加管道支架）这次流量计改造的项目涉及的施工工具和辅助工具主要有：1、氩弧焊机（380V\14KW）2 套：含亚气瓶，氩气表，焊接面罩，气管、焊线、焊枪2、气割工具 1 套：含氧气瓶、乙炔瓶、氧气表、乙炔表、防回火阀、气管、3#割枪。3、作业平台（含铝合金快装脚手架、电动液压...
