试油井流程的安装

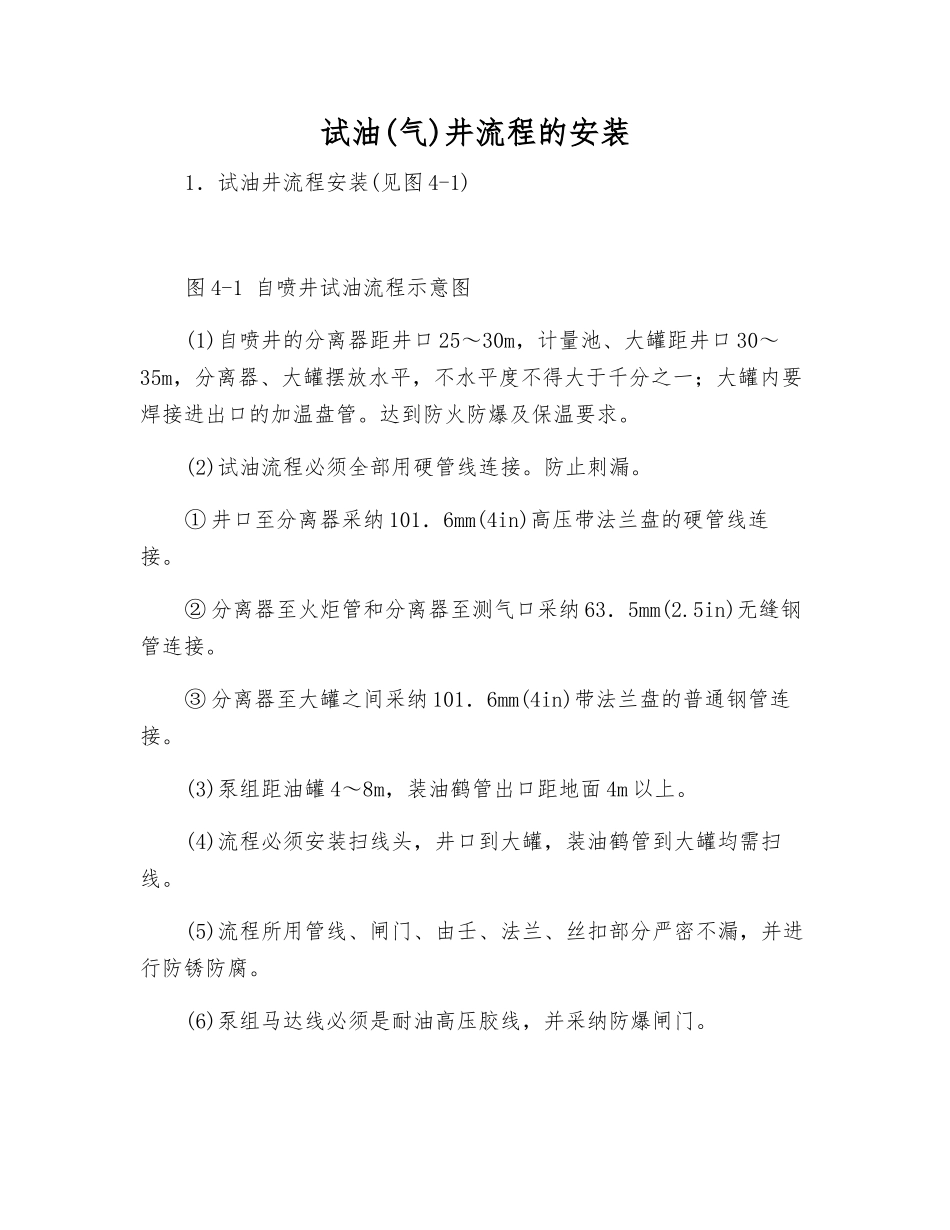

试油井流程的安装_第1页
1/2

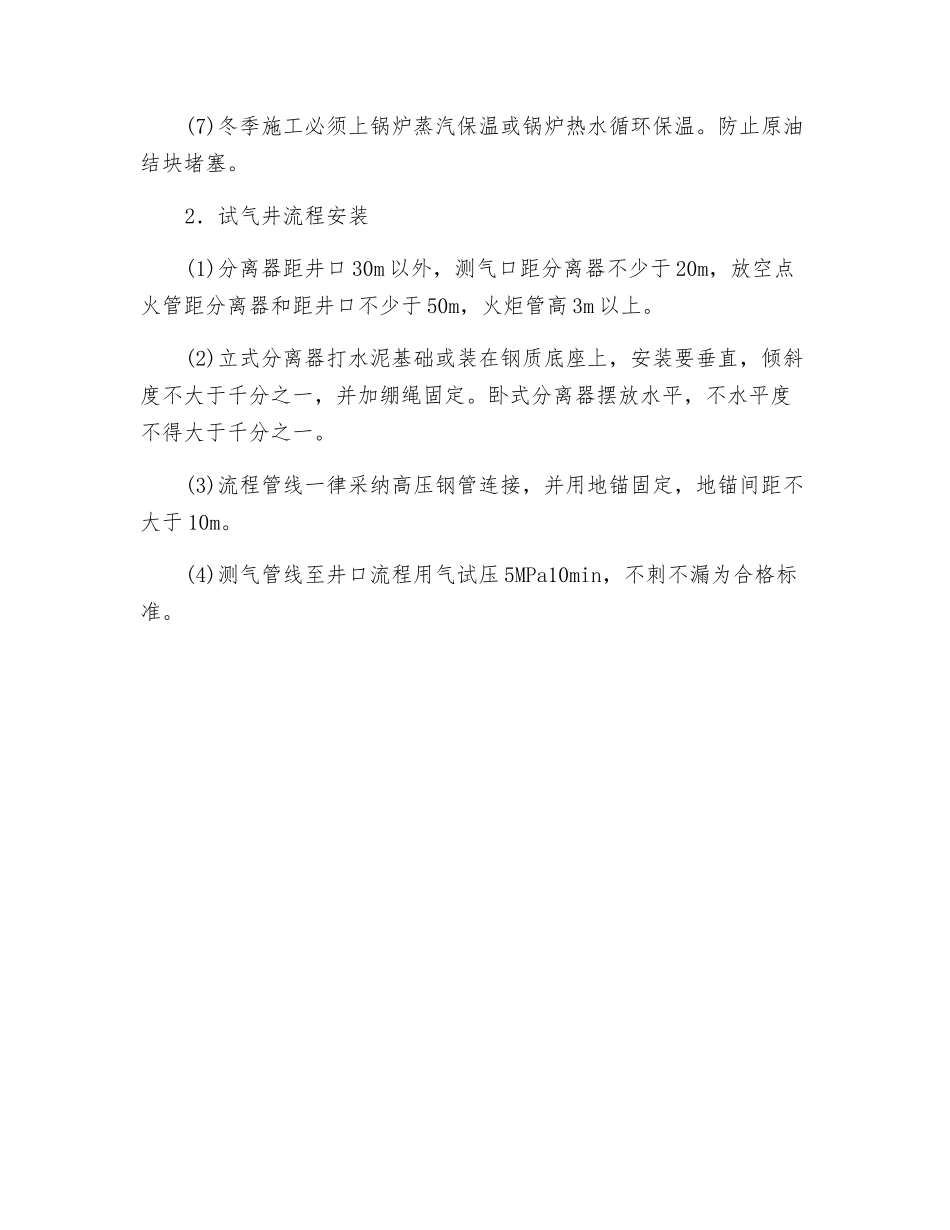

试油井流程的安装_第2页
2/2
试油(气)井流程的安装1.试油井流程安装(见图 4-1)图 4-1 自喷井试油流程示意图(1)自喷井的分离器距井口 25~30m,计量池、大罐距井口 30~35m,分离器、大罐摆放水平,不水平度不得大于千分之一;大罐内要焊接进出口的加温盘管。达到防火防爆及保温要求。(2)试油流程必须全部用硬管线连接。防止刺漏。① 井口至分离器采纳 101.6mm(4in)高压带法兰盘的硬管线连接。② 分离器至火炬管和分离器至测气口采纳 63.5mm(2.5in)无缝钢管连接。③ 分离器至大罐之间采纳 101.6mm(4in)带法兰盘的普通钢管连接。(3)泵组距油罐 4~8m,装油鹤管出口距地面 4m 以上。(4)流程必须安装扫线头,井口到大罐,装油鹤管到大罐均需扫线。(5)流程所用管线、闸门、由壬、法兰、丝扣部分严密不漏,并进行防锈防腐。(6)泵组马达线必须是耐油高压胶线,并采纳防爆闸门。(7)冬季施工必须上锅炉蒸汽保温或锅炉热水循环保温。防止原油结块堵塞。2.试气井流程安装(1)分离器距井口 30m 以外,测气口距分离器不少于 20m,放空点火管距分离器和距井口不少于 50m,火炬管高 3m 以上。(2)立式分离器打水泥基础或装在钢质底座上,安装要垂直,倾斜度不大于千分之一,并加绷绳固定。卧式分离器摆放水平,不水平度不得大于千分之一。(3)流程管线一律采纳高压钢管连接,并用地锚固定,地锚间距不大于 10m。(4)测气管线至井口流程用气试压 5MPa10min,不刺不漏为合格标准。
