配电变压器的保护措施及其注意事项

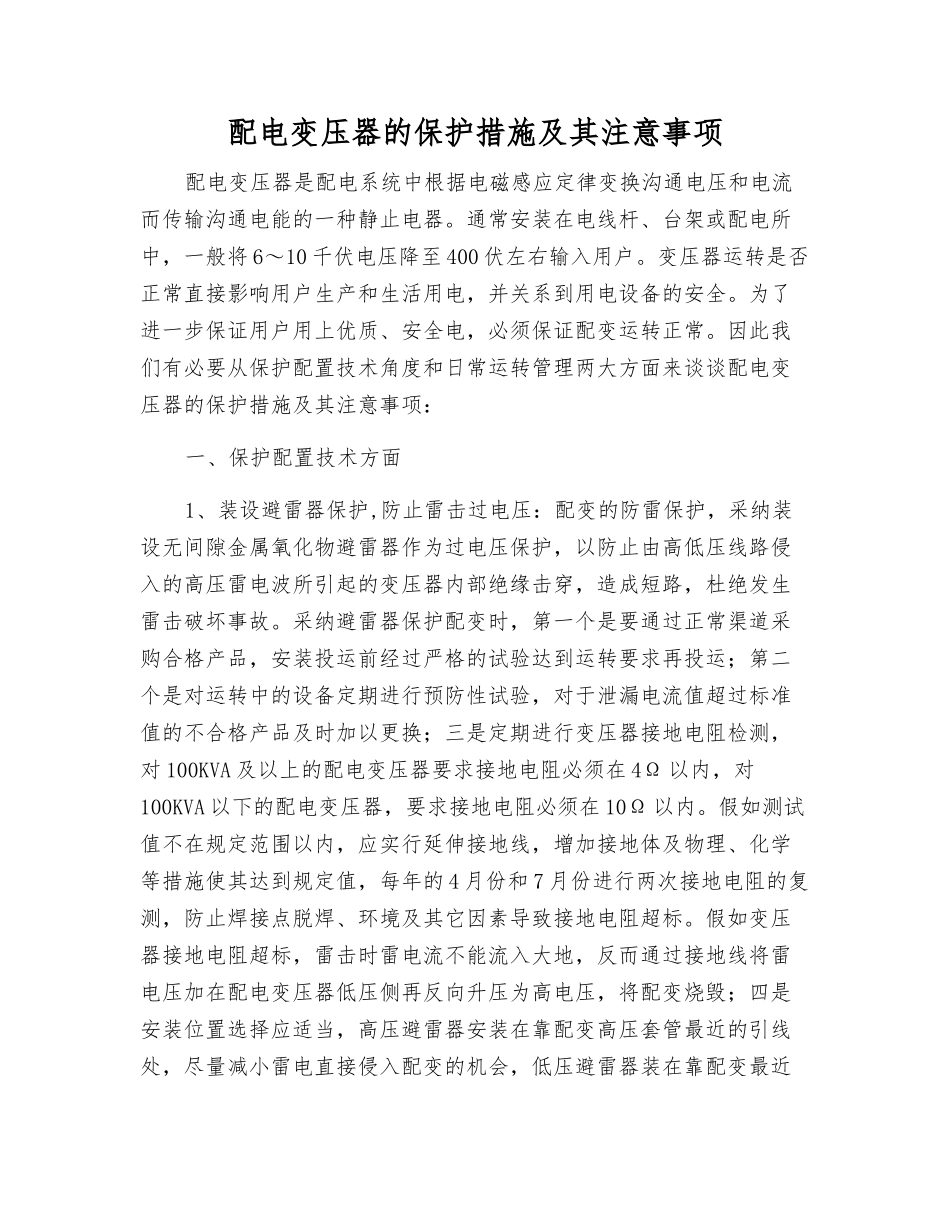

配电变压器的保护措施及其注意事项_第1页
1/4
配电变压器的保护措施及其注意事项_第2页
2/4

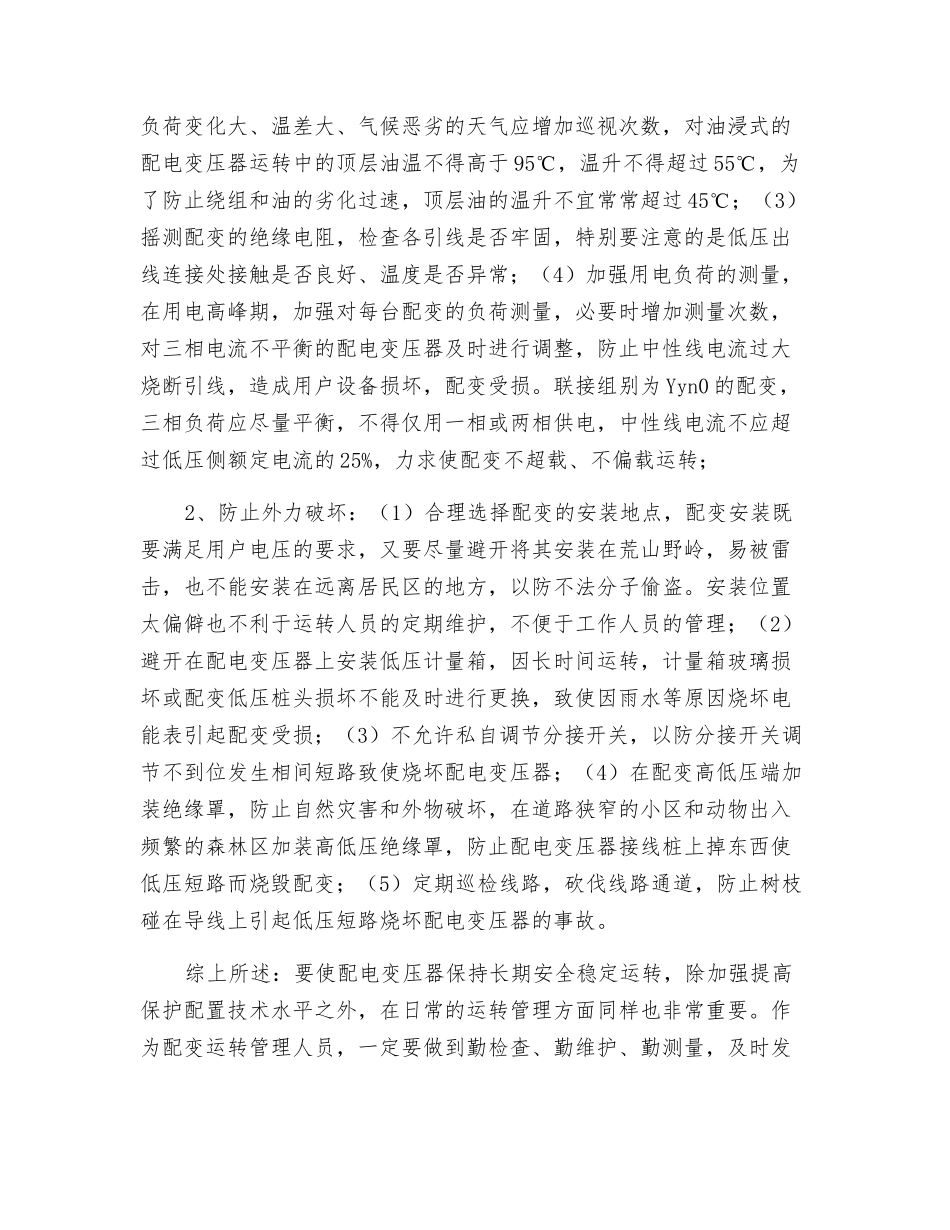

配电变压器的保护措施及其注意事项_第3页
3/4
配电变压器的保护措施及其注意事项配电变压器是配电系统中根据电磁感应定律变换沟通电压和电流而传输沟通电能的一种静止电器。通常安装在电线杆、台架或配电所中,一般将 6~10 千伏电压降至 400 伏左右输入用户。变压器运转是否正常直接影响用户生产和生活用电,并关系到用电设备的安全。为了进一步保证用户用上优质、安全电,必须保证配变运转正常。因此我们有必要从保护配置技术角度和日常运转管理两大方面来谈谈配电变压器的保护措施及其注意事项:一、保护配置技术方面1、装设避雷器保护,防止雷击过电压:配变的防雷保护,采纳装设无间隙金属氧化物避雷器作为过电压保护,以防止由高低压线路侵入的高压雷电波所引起的变压器内部绝缘击穿,造成短路,杜绝发生雷击破坏事故。采纳避雷器保护配变时,第一个是要通过正常渠道采购合格产品,安装投运前经过严格的试验达到运转要求再投运;第二个是对运转中的设备定期进行预防性试验,对于泄漏电流值超过标准值的不合格产品及时加以更换;三是定期进行变压器接地电阻检测,对 100KVA 及以上的配电变压器要求接地电阻必须在 4Ω 以内,对100KVA 以下的配电变压器,要求接地电阻必须在 10Ω 以内。假如测试值不在规定范围以内,应实行延伸接地线,增加接地体及物理、化学等措施使其达到规定值,每年的 4 月份和 7 月份进行两次接地电阻的复测,防止焊接点脱焊、环境及其它因素导致接地电阻超标。假如变压器接地电阻超标,雷击时雷电流不能流入大地,反而通过接地线将雷电压加在配电变压器低压侧再反向升压为高电压,将配变烧毁;四是安装位置选择应适当,高压避雷器安装在靠配变高压套管最近的引线处,尽量减小雷电直接侵入配变的机会,低压避雷器装在靠配变最近的低压套管处,以保证雷电波侵入配变前的正确动作,按电气设备安装法律规范标准要求安装,防止盲目安装而失去保护的意义。2、装设速断、过电流保护,保证有选择性地切除故障线路:配变的短路保护和过载保护由装设于配变高压侧的熔断器和低压侧的漏电总保护器(该装置有漏电保护和配变低压过电流保护)来实现。为了有效地保护配变,必须正确选择熔断器的熔体(熔丝、熔片等)及低压过电流保护定值。高压侧熔丝的选择,应能保证在变压器内部或外部套管处发生短路时被熔断。熔丝选择原则:(1)容量在 100kVA 及以下的配变,高压熔丝按 2~2.5 倍额定电流选择;(2)容量在 100kVA以上的配变,高压熔丝按 1.5~2 倍额定电...
