实验二二阶电路的动态响应VIP免费

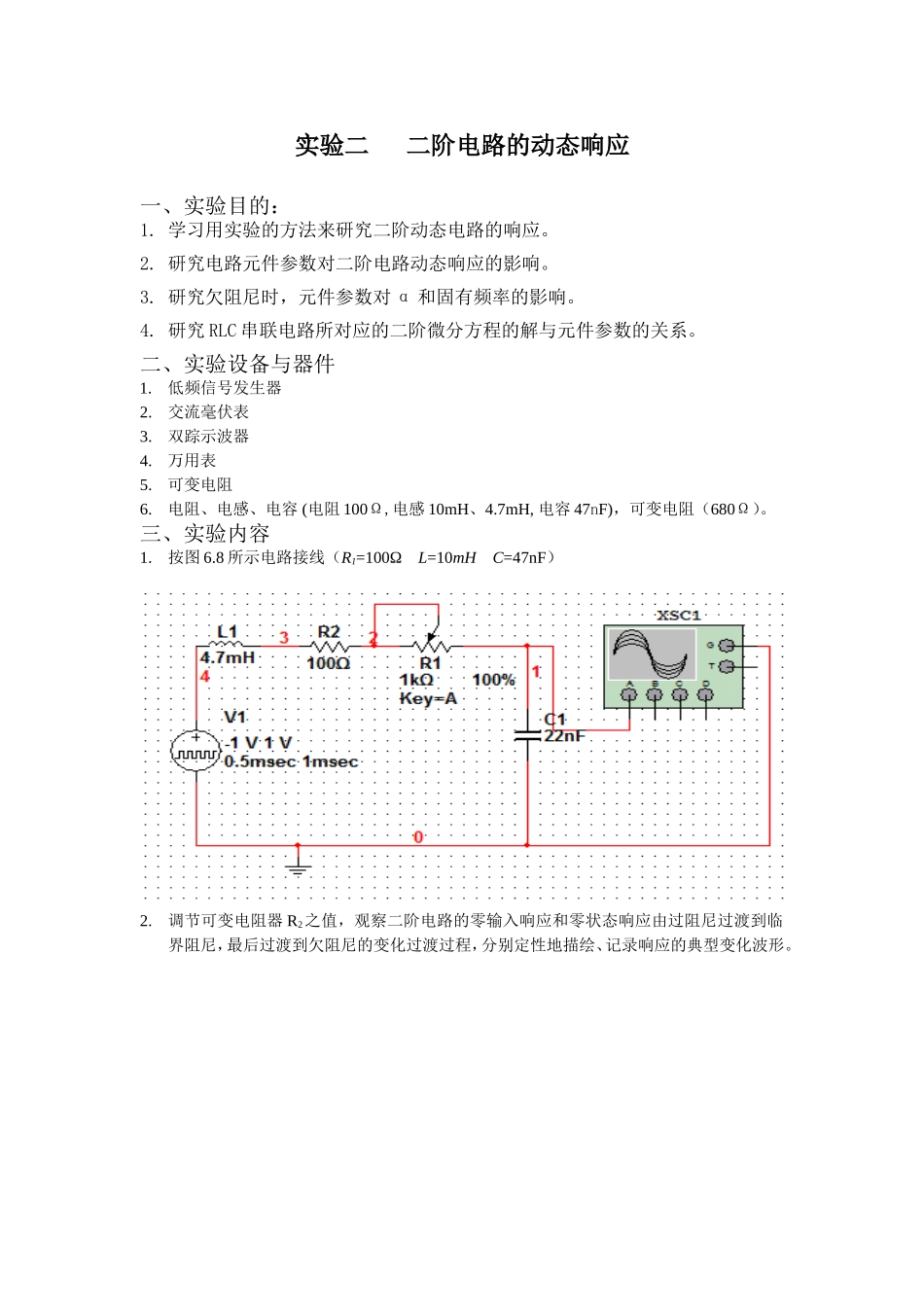

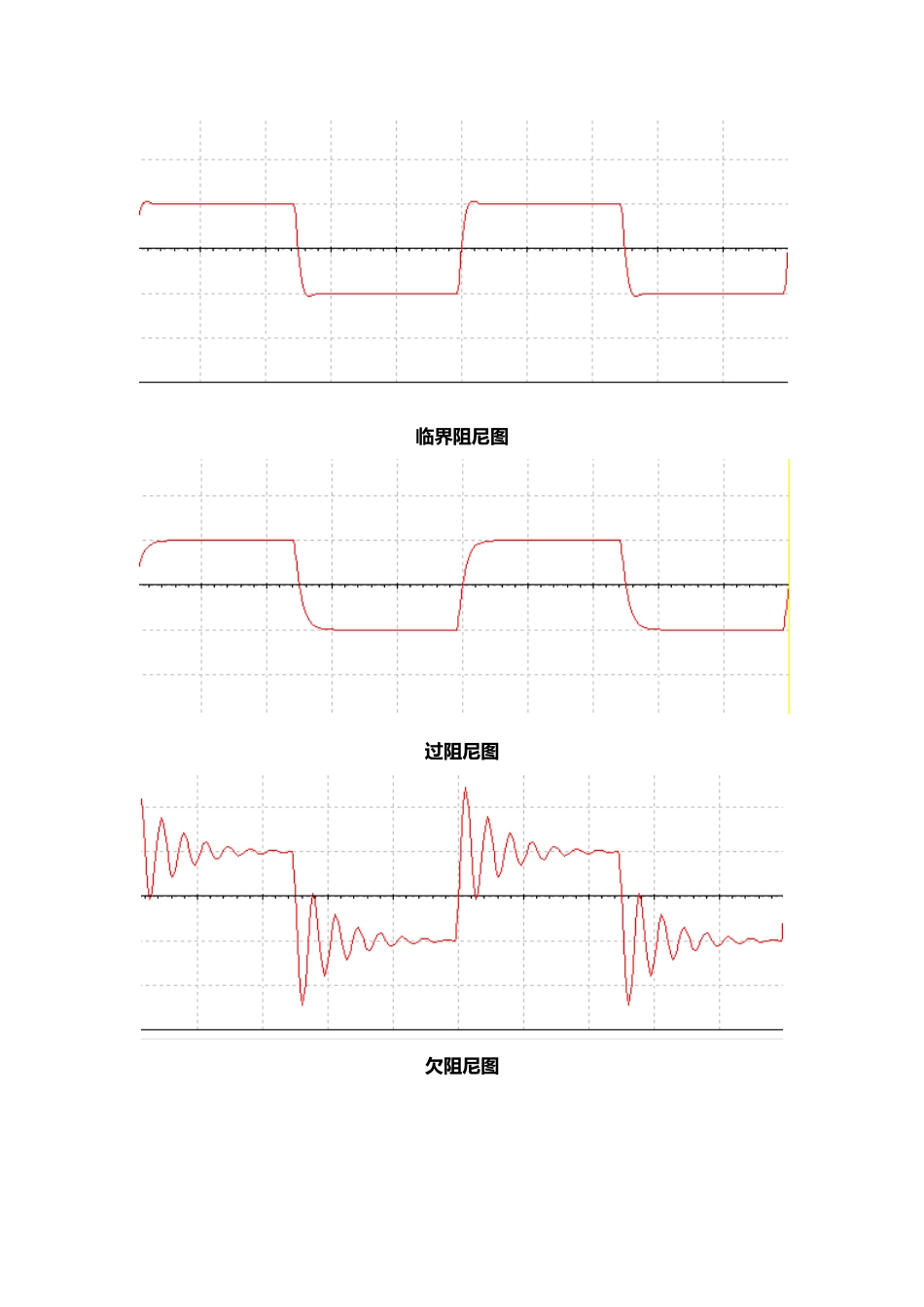

实验二二阶电路的动态响应一、实验目的：1.学习用实验的方法来研究二阶动态电路的响应。2.研究电路元件参数对二阶电路动态响应的影响。3.研究欠阻尼时，元件参数对α和固有频率的影响。4.研究RLC串联电路所对应的二阶微分方程的解与元件参数的关系。二、实验设备与器件1.低频信号发生器2.交流毫伏表3.双踪示波器4.万用表5.可变电阻6.电阻、电感、电容(电阻100Ω,电感10mH、4.7mH,电容47nF)，可变电阻（680Ω）。三、实验内容1.按图6.8所示电路接线（R1=100ΩL=10mHC=47nF）2.调节可变电阻器R2之值，观察二阶电路的零输入响应和零状态响应由过阻尼过渡到临界阻尼，最后过渡到欠阻尼的变化过渡过程，分别定性地描绘、记录响应的典型变化波形。临界阻尼图过阻尼图欠阻尼图
