防雷、避雷安全措施

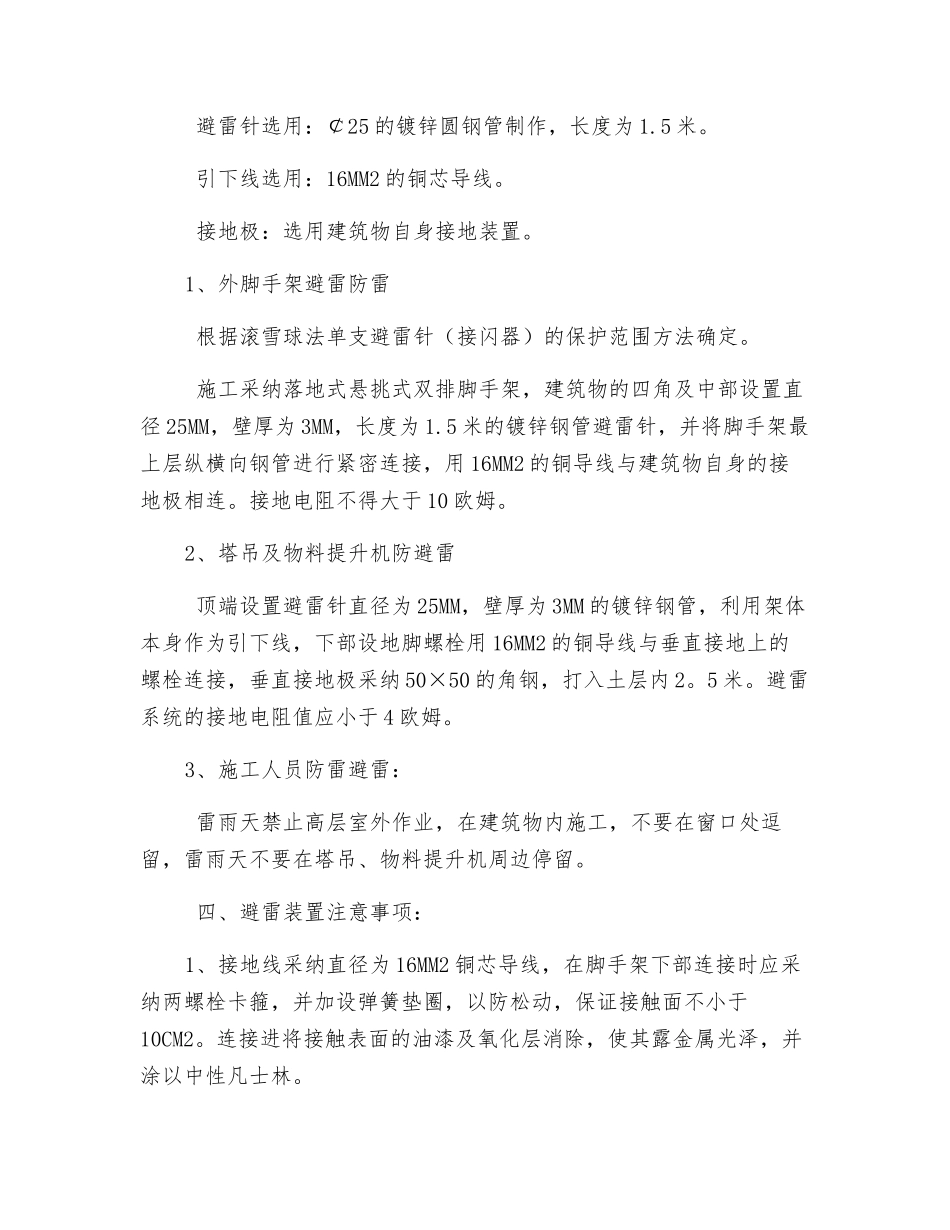

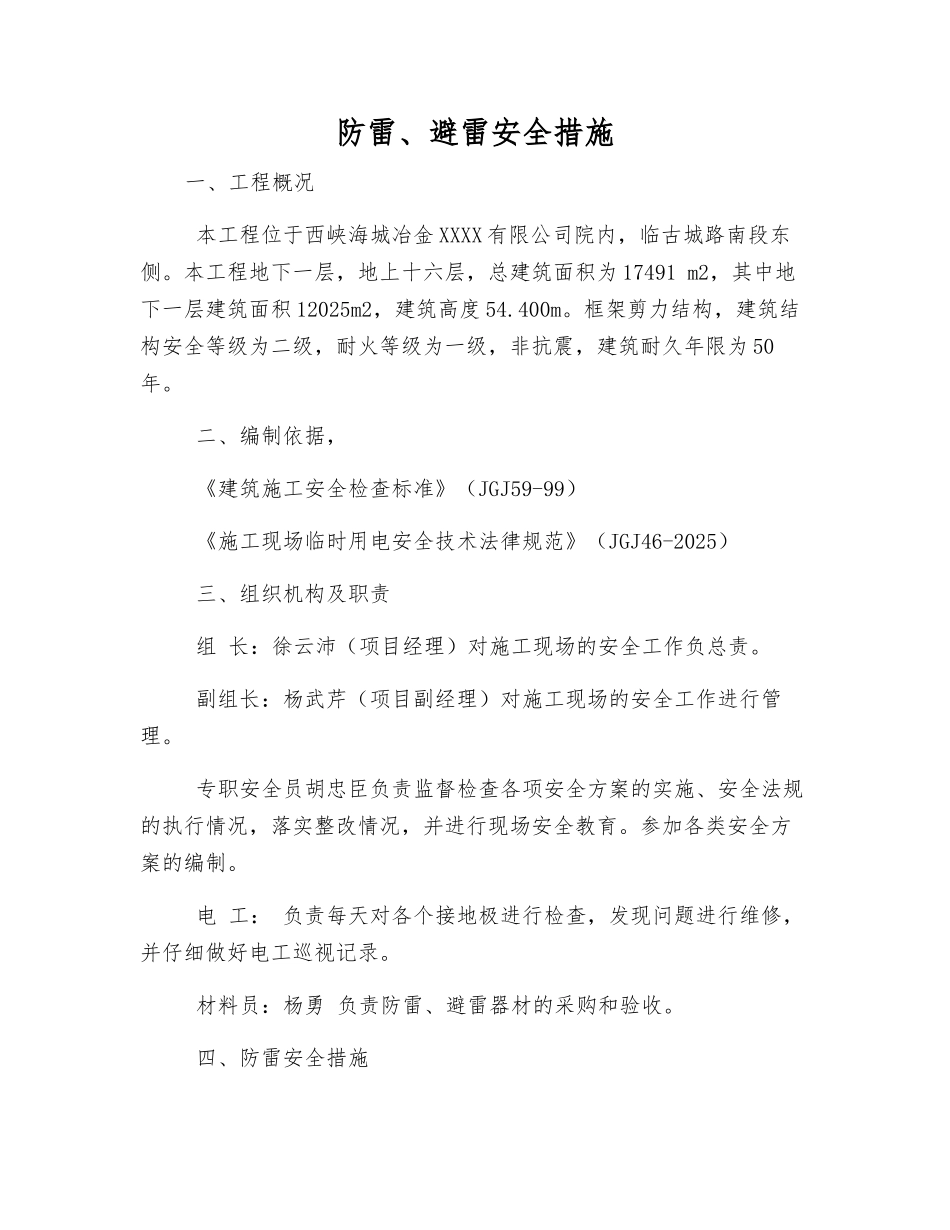

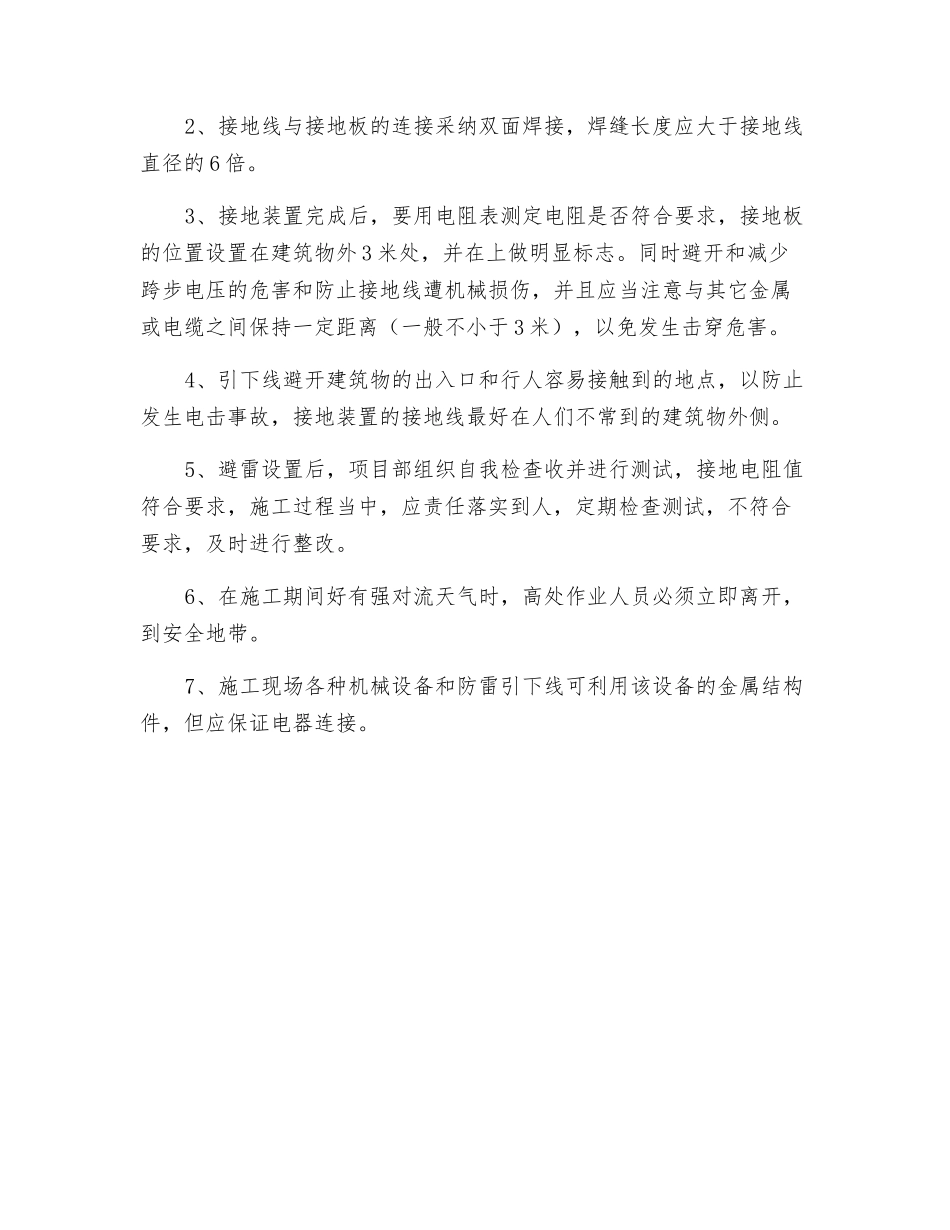

防雷、避雷安全措施一、工程概况 本工程位于西峡海城冶金 XXXX 有限公司院内，临古城路南段东侧。本工程地下一层，地上十六层，总建筑面积为 17491 m2，其中地下一层建筑面积 12025m2，建筑高度 54.400m。框架剪力结构，建筑结构安全等级为二级，耐火等级为一级，非抗震，建筑耐久年限为 50年。 二、编制依据， 《建筑施工安全检查标准》（JGJ59-99） 《施工现场临时用电安全技术法律规范》（JGJ46-2025） 三、组织机构及职责 组 长：徐云沛（项目经理）对施工现场的安全工作负总责。 副组长：杨武芹（项目副经理）对施工现场的安全工作进行管理。 专职安全员胡忠臣负责监督检查各项安全方案的实施、安全法规的执行情况，落实整改情况，并进行现场安全教育。参加各类安全方案的编制。 电 工： 负责每天对各个接地极进行检查，发现问题进行维修，并仔细做好电工巡视记录。 材料员：杨勇 负责防雷、避雷器材的采购和验收。 四、防雷安全措施 避雷针选用：￠25 的镀锌圆钢管制作，长度为 1.5 米。 引下线选用：16MM2 的铜芯导线。 接地极：选用建筑物自身接地装置。1、外脚手架避雷防雷 根据滚雪球法单支避雷针（接闪器）的保护范围方法确定。 施工采纳落地式悬挑式双排脚手架，建筑物的四角及中部设置直径 25MM，壁厚为 3MM，长度为 1.5 米的镀锌钢管避雷针，并将脚手架最上层纵横向钢管进行紧密连接，用 16MM2 的铜导线与建筑物自身的接地极相连。接地电阻不得大于 10 欧姆。2、塔吊及物料提升机防避雷 顶端设置避雷针直径为 25MM，壁厚为 3MM 的镀锌钢管，利用架体本身作为引下线，下部设地脚螺栓用 16MM2 的铜导线与垂直接地上的螺栓连接，垂直接地极采纳 50×50 的角钢，打入土层内 2。5 米。避雷系统的接地电阻值应小于 4 欧姆。3、施工人员防雷避雷： 雷雨天禁止高层室外作业，在建筑物内施工，不要在窗口处逗留，雷雨天不要在塔吊、物料提升机周边停留。 四、避雷装置注意事项：1、接地线采纳直径为 16MM2 铜芯导线，在脚手架下部连接时应采纳两螺栓卡箍，并加设弹簧垫圈，以防松动，保证接触面不小于10CM2。连接进将接触表面的油漆及氧化层消除，使其露金属光泽，并涂以中性凡士林。2、接地线与接地板的连接采纳双面焊接，焊缝长度应大于接地线直径的 6 倍。3、接地装置完成后，要用电阻表测定电阻是否符合要求，接地板的位置设置在建筑物外 3 米处，并在上做明显标志。同时避开...
