防雷与接地安全操作规程

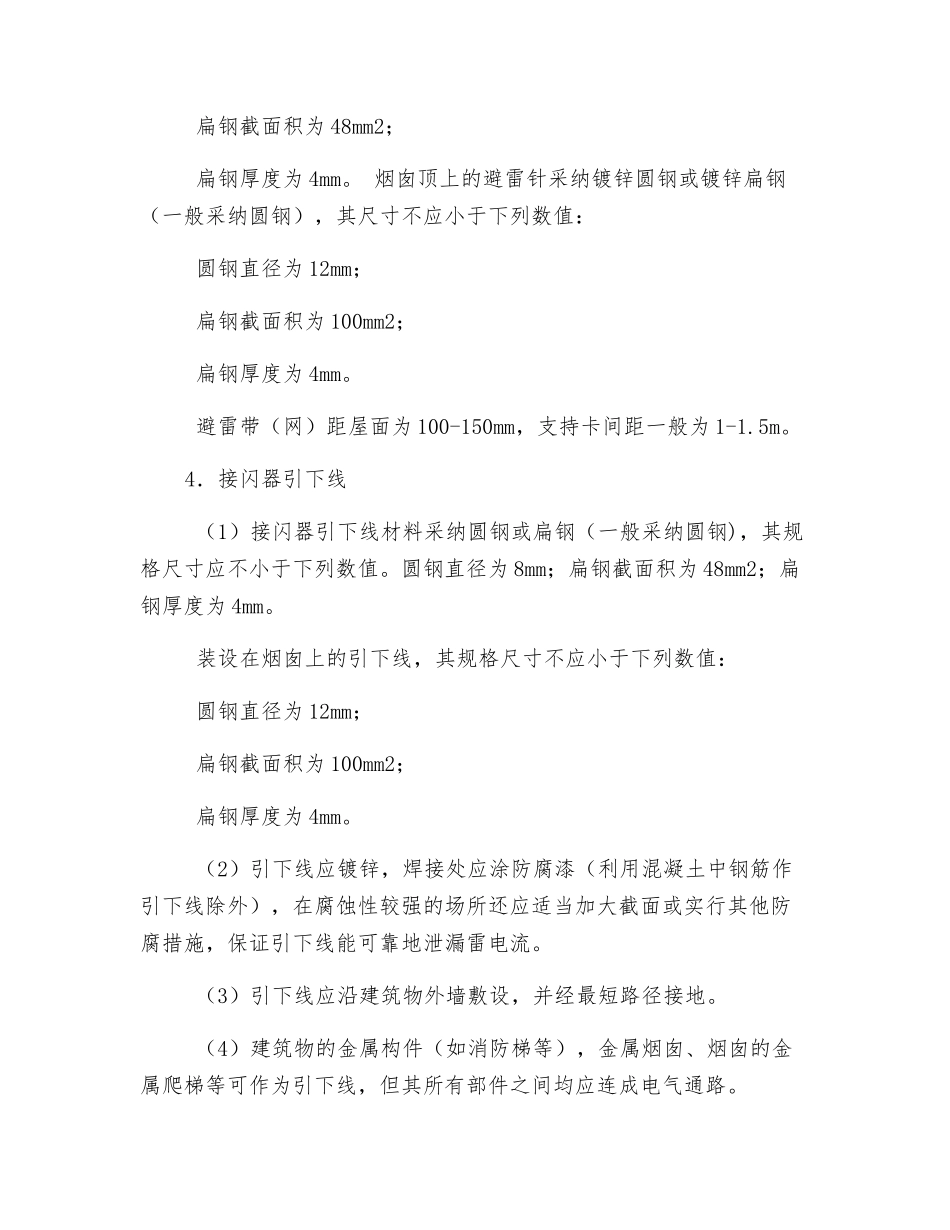

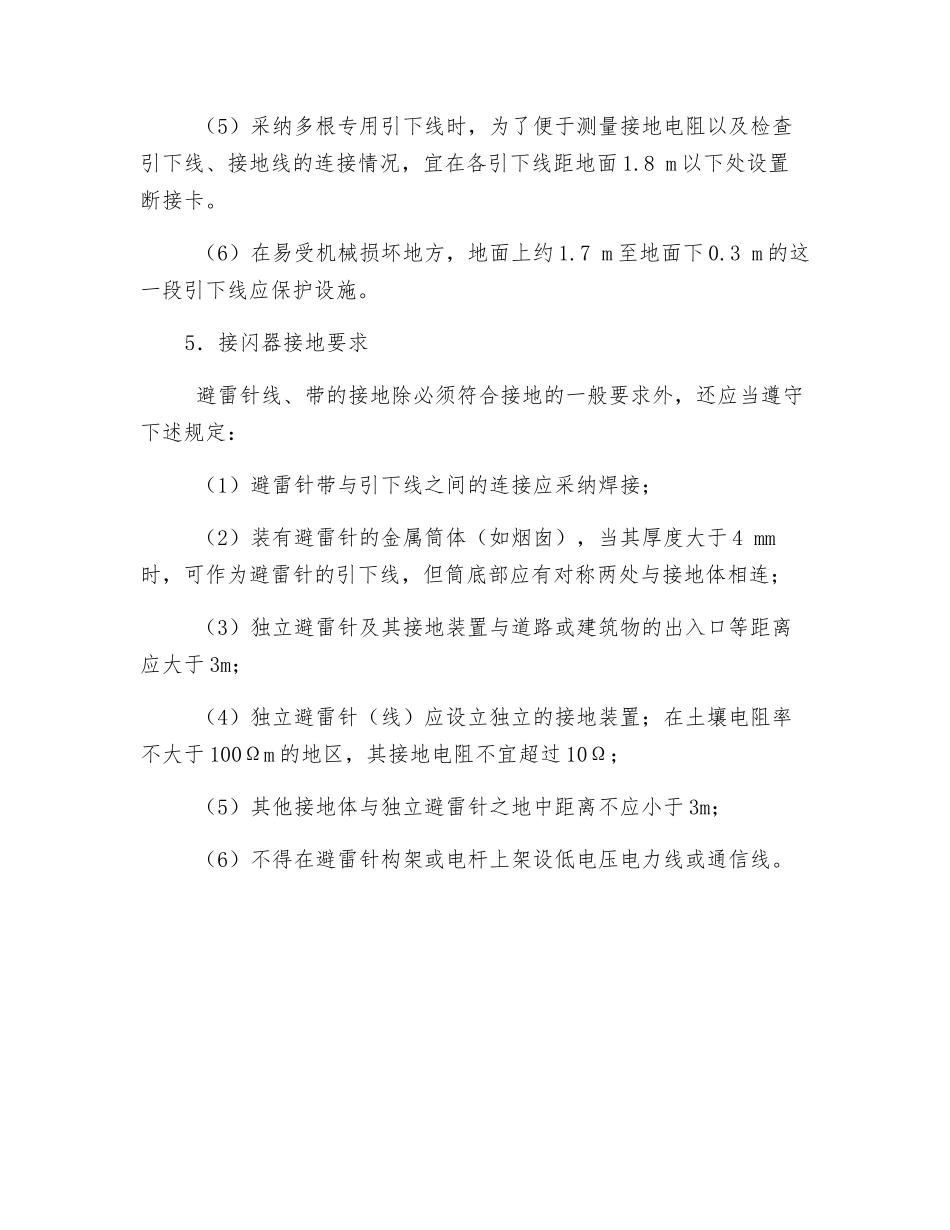

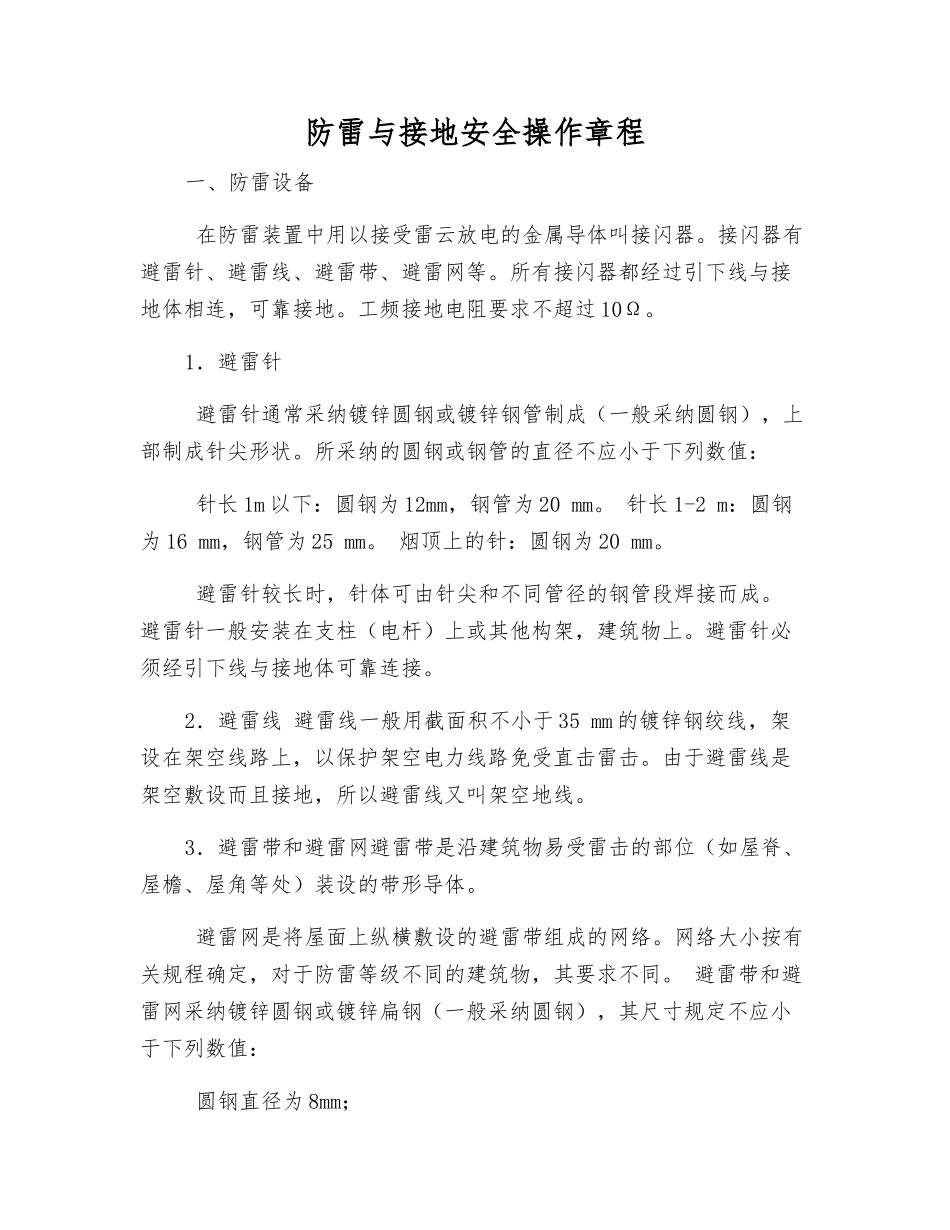

防雷与接地安全操作章程一、防雷设备 在防雷装置中用以接受雷云放电的金属导体叫接闪器。接闪器有避雷针、避雷线、避雷带、避雷网等。所有接闪器都经过引下线与接地体相连，可靠接地。工频接地电阻要求不超过 10Ω。1．避雷针 避雷针通常采纳镀锌圆钢或镀锌钢管制成（一般采纳圆钢），上部制成针尖形状。所采纳的圆钢或钢管的直径不应小于下列数值： 针长 1m 以下：圆钢为 12mm，钢管为 20 mm。 针长 1-2 m：圆钢为 16 mm，钢管为 25 mm。 烟顶上的针：圆钢为 20 mm。 避雷针较长时，针体可由针尖和不同管径的钢管段焊接而成。 避雷针一般安装在支柱（电杆）上或其他构架，建筑物上。避雷针必须经引下线与接地体可靠连接。2．避雷线 避雷线一般用截面积不小于 35 mm 的镀锌钢绞线，架设在架空线路上，以保护架空电力线路免受直击雷击。由于避雷线是架空敷设而且接地，所以避雷线又叫架空地线。3．避雷带和避雷网避雷带是沿建筑物易受雷击的部位（如屋脊、屋檐、屋角等处）装设的带形导体。 避雷网是将屋面上纵横敷设的避雷带组成的网络。网络大小按有关规程确定，对于防雷等级不同的建筑物，其要求不同。 避雷带和避雷网采纳镀锌圆钢或镀锌扁钢（一般采纳圆钢），其尺寸规定不应小于下列数值： 圆钢直径为 8mm； 扁钢截面积为 48mm2； 扁钢厚度为 4mm。 烟囱顶上的避雷针采纳镀锌圆钢或镀锌扁钢（一般采纳圆钢），其尺寸不应小于下列数值： 圆钢直径为 12mm； 扁钢截面积为 100mm2； 扁钢厚度为 4mm。 避雷带（网）距屋面为 100-150mm，支持卡间距一般为 1-1.5m。4．接闪器引下线 （1）接闪器引下线材料采纳圆钢或扁钢（一般采纳圆钢)，其规格尺寸应不小于下列数值。圆钢直径为 8mm；扁钢截面积为 48mm2；扁钢厚度为 4mm。 装设在烟囱上的引下线，其规格尺寸不应小于下列数值： 圆钢直径为 12mm； 扁钢截面积为 100mm2； 扁钢厚度为 4mm。 （2）引下线应镀锌，焊接处应涂防腐漆（利用混凝土中钢筋作引下线除外），在腐蚀性较强的场所还应适当加大截面或实行其他防腐措施，保证引下线能可靠地泄漏雷电流。 （3）引下线应沿建筑物外墙敷设，并经最短路径接地。 （4）建筑物的金属构件（如消防梯等），金属烟囱、烟囱的金属爬梯等可作为引下线，但其所有部件之间均应连成电气通路。 （5）采纳多根专用引下线时，为了便于测量接地电阻以及检查引下线、接地线的连接情况，宜在各引下线距地面...
