中型会议室音响系统解决方案资料

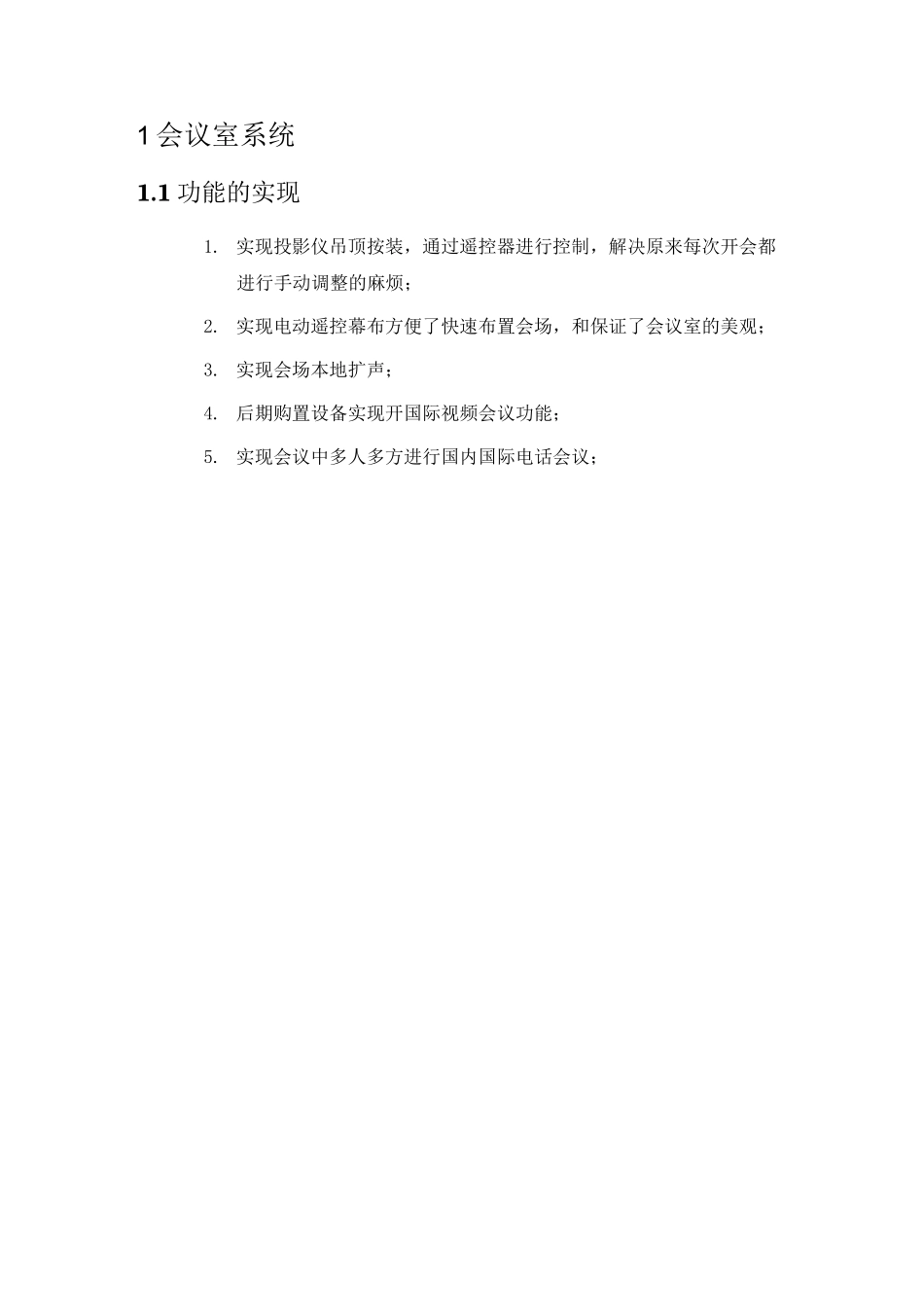

中型会议室音响系统解决方案1 会议室系统 31.1 功能的实现：31.2 系统构成 41.3 主要设备介绍 51.3.1 会议麦克风 51.3.2 机柜 61.3.3 均衡器 61.3.4 反馈抑制器 71.3.5 会议主机 81.3.6 调音台 111.3.7 功放 121.3.8 音箱 141.3.9 无线话筒 151.3.10 会议桌插座 161.3.11 宝利通会议电话 171 会议室系统1.1 功能的实现1. 实现投影仪吊顶按装，通过遥控器进行控制，解决原来每次开会都进行手动调整的麻烦；2. 实现电动遥控幕布方便了快速布置会场，和保证了会议室的美观；3. 实现会场本地扩声；4. 后期购置设备实现开国际视频会议功能；5. 实现会议中多人多方进行国内国际电话会议；会议系统示意口□■电动遥控幕音机柜I1.2 系统构成1. 通过采用将投影仪吊顶然后将视频和音频链接到会议桌上省去每次调整的麻烦；2. 通过采用安装电动遥控幕布实现快速布置会场；3. 通过专业的会议扩声系统，实现会议话筒设备链接到调音台，然后链接功放通过音响将声音放大；音投影通过多方会议桥链接至会议室的专用会议电话实现多人多方通话;1・3 主要设备介绍1・3・1 会议麦克风LP-210详细介绍：产品特点该产品供电方式有两种：可选择使用 3V 电池供电或使用幻像 48V 电源供电。音头采用专业级电容传声器件，配合优良工艺，和合理声学设计而成。具有指向性好，声音清晰柔和，灵敏度高动态范围宽等特点。本产品采用长寿命轻触式开关，鹅颈与底座可分开式，开机后音头红色工作指示灯环发亮，操作灵活方便，适用于广播、会议扩音等多种场合。技术参数指向特性：单一指向型(驻极体电容式)频率响应：50Hz-16KHz灵敏感度：-38dB/±2dB(IKHz)输出阻抗：2.2KQ最大承受音压：135dBSPL1KHzAtl%T.H.D信噪比：66dB.1KHzAT1PA动态范围：111dB.1KHzATMAXSPL参考拾音距离：20cm—150cm16U 标准机柜，美观大导线长度：8 米（平衡式）电源供应：DC3V 或幻像 48V 电源1・3・2 机柜1・3・3 均衡器TRS 或 XLR 差分平衡入和输出。可选择立体声或由左右声道相加而合成的超低音。两通道均有 x10 范围选择开关。两个通道均有 40Hz 高通滤波器（低频切除）所有的输出均带相位反转开关。所有频段上的输出电平均可独立调整 dB/Linkwitz-Riley 滤波器（专业标准）。立体声/单声道状态指示 LED 灯，表明单元的选择的工作模式。可选择的提升/衰减范围：±6dB 和±15dB,电子平衡/非平衡输入，伺服式平衡/非平衡输出。输入和输出均...
