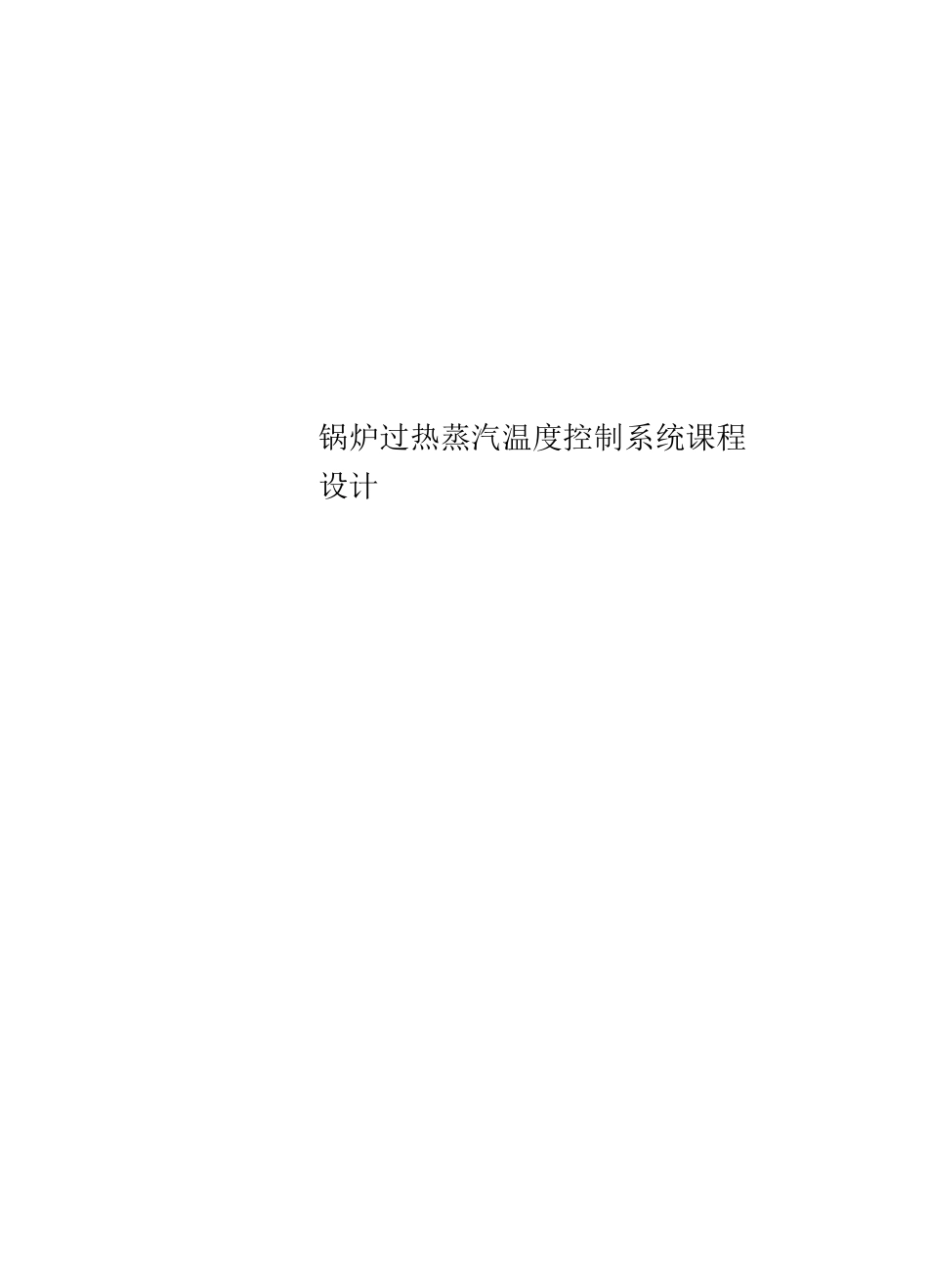

锅炉过热蒸汽温度控制系统课程设计_第1页
1/47

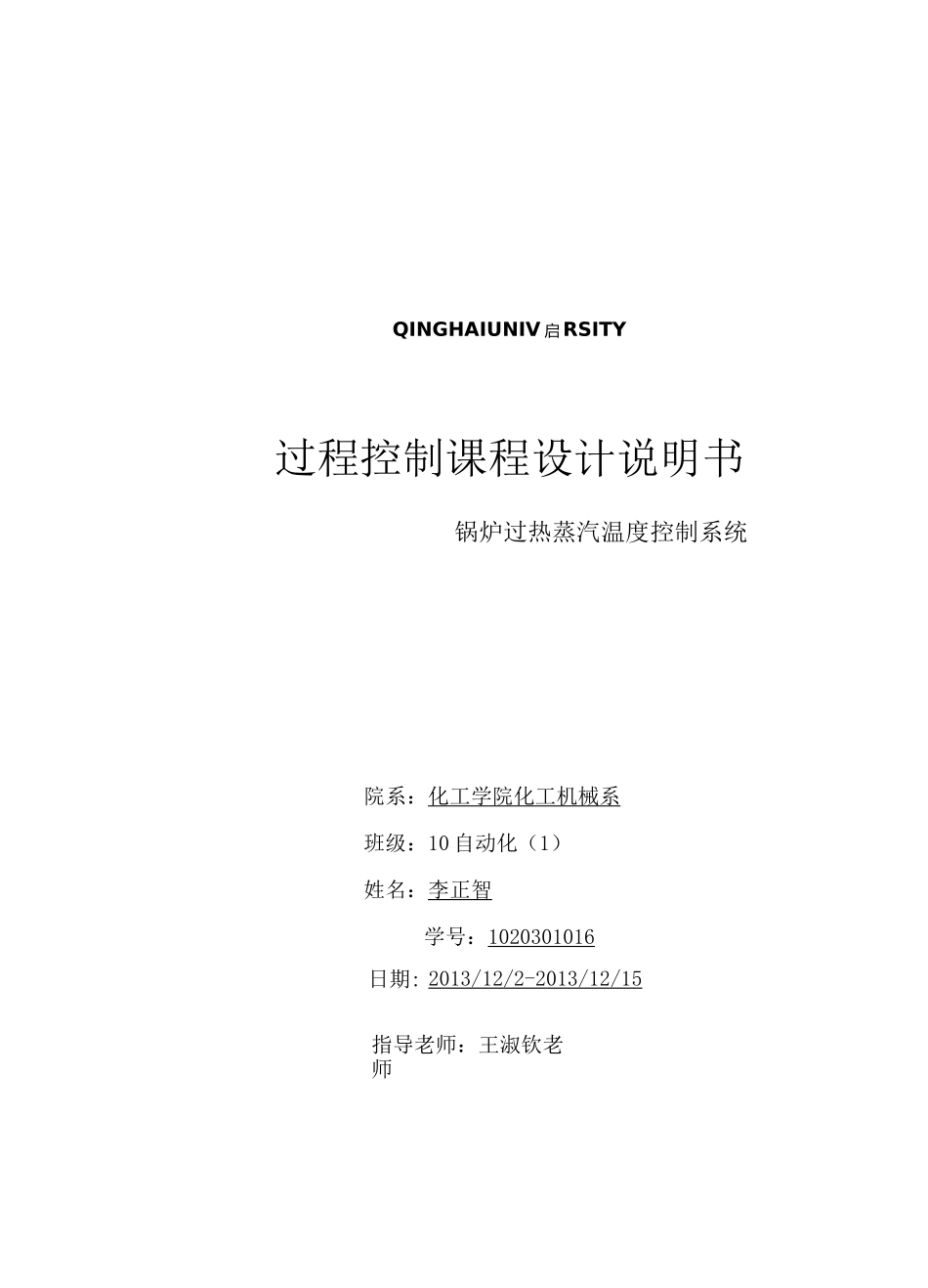

锅炉过热蒸汽温度控制系统课程设计_第2页
2/47

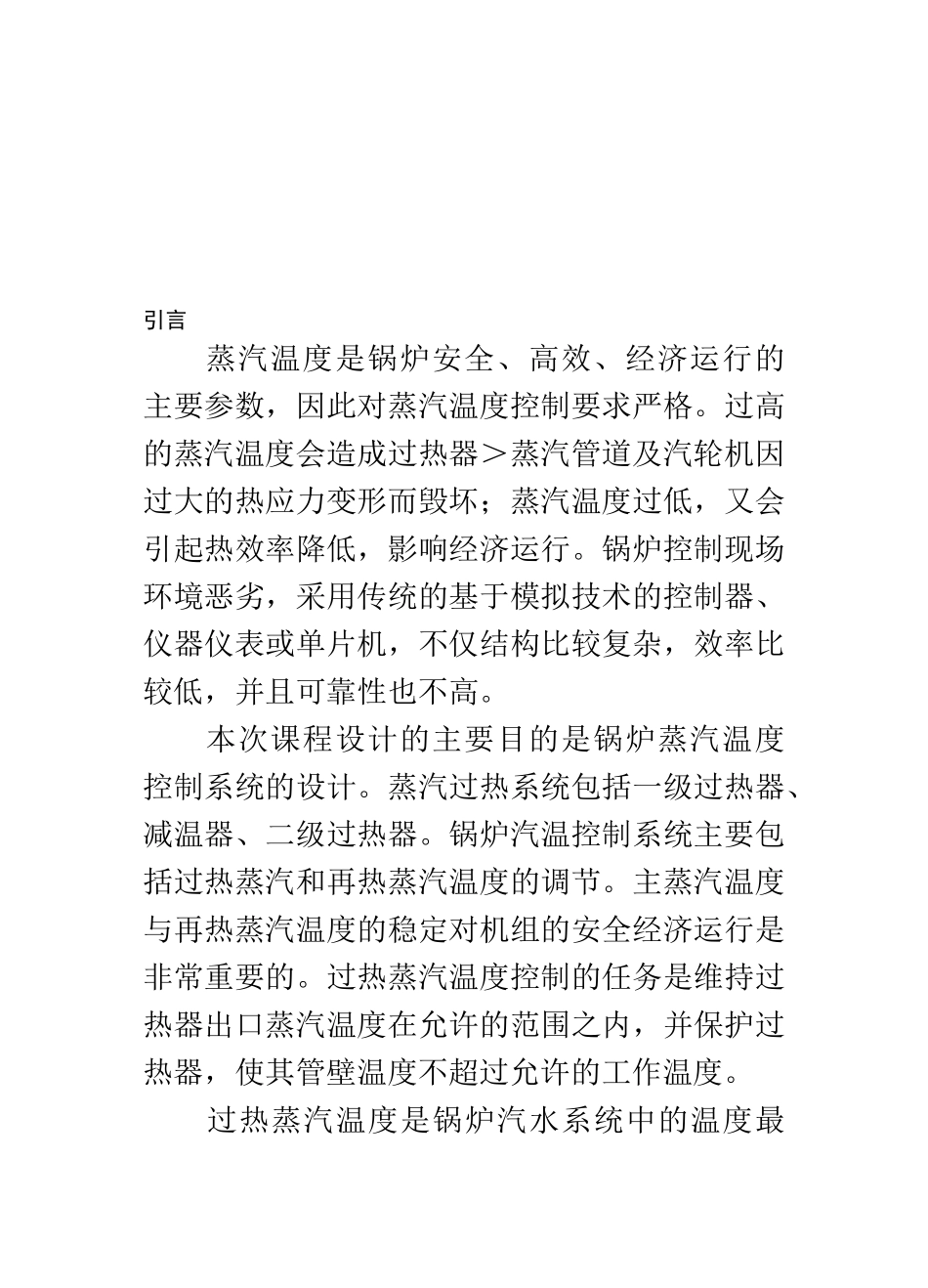

锅炉过热蒸汽温度控制系统课程设计_第3页
3/47
锅炉过热蒸汽温度控制系统课程设计指导老师:王淑钦老师QINGHAIUNIV 启 RSITY过程控制课程设计说明书锅炉过热蒸汽温度控制系统院系:化工学院化工机械系班级:10 自动化(1)姓名:李正智学号:1020301016日期: 2013/12/2-2013/12/15引言蒸汽温度是锅炉安全、高效、经济运行的主要参数,因此对蒸汽温度控制要求严格。过高的蒸汽温度会造成过热器>蒸汽管道及汽轮机因过大的热应力变形而毁坏;蒸汽温度过低,又会引起热效率降低,影响经济运行。锅炉控制现场环境恶劣,采用传统的基于模拟技术的控制器、仪器仪表或单片机,不仅结构比较复杂,效率比较低,并且可靠性也不高。本次课程设计的主要目的是锅炉蒸汽温度控制系统的设计。蒸汽过热系统包括一级过热器、减温器、二级过热器。锅炉汽温控制系统主要包括过热蒸汽和再热蒸汽温度的调节。主蒸汽温度与再热蒸汽温度的稳定对机组的安全经济运行是非常重要的。过热蒸汽温度控制的任务是维持过热器出口蒸汽温度在允许的范围之内,并保护过热器,使其管壁温度不超过允许的工作温度。过热蒸汽温度是锅炉汽水系统中的温度最高点,过热蒸汽温度过高或过低,对锅炉运行及蒸汽设备是不利的。蒸汽温度过高会使过热器管壁金属强度下降,以至烧坏过热器的高温段,严重影响安全。一般规定过热器的温度与规定值的暂时偏差不超过±10°C,长期偏差不超过±5°C【1】。如果过热蒸汽温度偏低,则会降低电厂的工作效率,同时使汽轮机后几级的蒸汽湿度增加,引起叶片磨损。据估计,温度每降低 5C,热经济性将下降约 1%;且汽温偏低会使汽轮机尾部蒸汽温度升高,甚至使之带水,严重影响汽轮机的安全运行。一般规定过热汽温下限不低于其额定值 10°C。通常,高参数电厂都要求保持过热汽温在 540C 的范围内。由于汽温对象的复杂性,给汽温控制带来许多的困难,其主要难点表现在以下三个方面:(1)影响汽温变化的因素很多,例如,蒸汽负荷、减温水量、烟气侧的过剩空气系数和火焰中心位置、燃料成分等都可能引起汽温变化。(2) 汽温对象具有大延迟、大惯性的特点,尤其随着机组容量和参数的增加,蒸汽的过热受热面的比例加大,使其延迟和惯性更大,从而进一步加大了汽温控制的难度。(3)汽温对象在各种扰动作用下(如负荷、工况变化等)反映出非线性、时变等特性,使其控制的难度加大。一•生产工艺概述1.1.锅炉生产工艺介绍锅炉是过程工业中必不可少的动力设备。它所产生的蒸汽不仅可供生产过程作为热源,而且还可作为...
