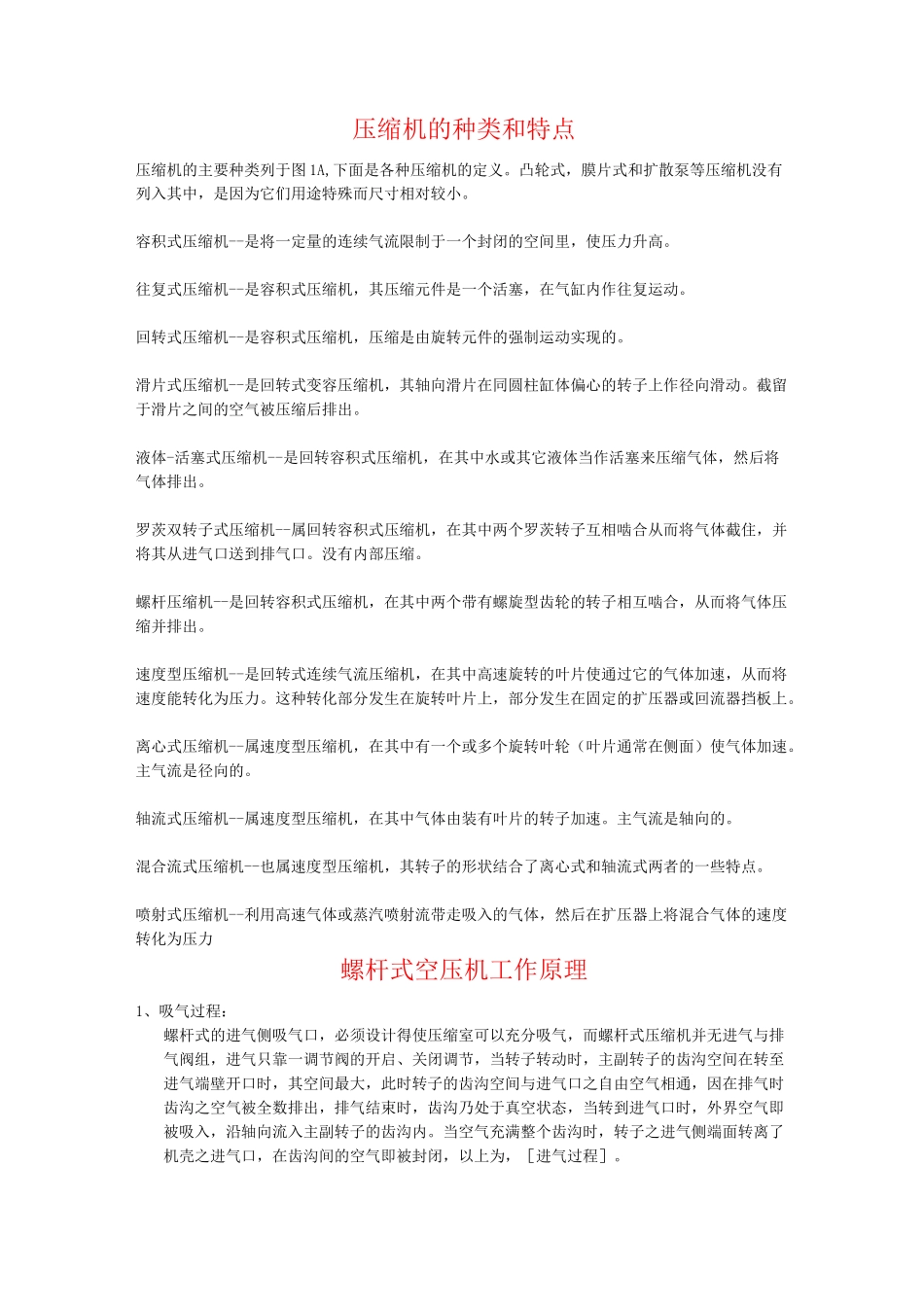

压缩机的种类和特点

压缩机的种类和特点压缩机的主要种类列于图 1A,下面是各种压缩机的定义。凸轮式，膜片式和扩散泵等压缩机没有列入其中，是因为它们用途特殊而尺寸相对较小。容积式压缩机--是将一定量的连续气流限制于一个封闭的空间里，使压力升高。往复式压缩机--是容积式压缩机，其压缩元件是一个活塞，在气缸内作往复运动。回转式压缩机--是容积式压缩机，压缩是由旋转元件的强制运动实现的。滑片式压缩机--是回转式变容压缩机，其轴向滑片在同圆柱缸体偏心的转子上作径向滑动。截留于滑片之间的空气被压缩后排出。液体-活塞式压缩机--是回转容积式压缩机，在其中水或其它液体当作活塞来压缩气体，然后将气体排出。罗茨双转子式压缩机--属回转容积式压缩机，在其中两个罗茨转子互相啮合从而将气体截住，并将其从进气口送到排气口。没有内部压缩。螺杆压缩机--是回转容积式压缩机，在其中两个带有螺旋型齿轮的转子相互啮合，从而将气体压缩并排出。速度型压缩机--是回转式连续气流压缩机，在其中高速旋转的叶片使通过它的气体加速，从而将速度能转化为压力。这种转化部分发生在旋转叶片上，部分发生在固定的扩压器或回流器挡板上。离心式压缩机--属速度型压缩机，在其中有一个或多个旋转叶轮（叶片通常在侧面）使气体加速。主气流是径向的。轴流式压缩机--属速度型压缩机，在其中气体由装有叶片的转子加速。主气流是轴向的。混合流式压缩机--也属速度型压缩机，其转子的形状结合了离心式和轴流式两者的一些特点。喷射式压缩机--利用高速气体或蒸汽喷射流带走吸入的气体，然后在扩压器上将混合气体的速度转化为压力螺杆式空压机工作原理1、吸气过程：螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式压缩机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭，以上为，［进气过程］。2、封闭及输送过程：主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即［封闭过程］。两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动，此即［输送过程］。3...
