混凝土钻孔灌注桩接桩方案

混凝土钻孔灌注桩接桩方案_第1页
1/7
混凝土钻孔灌注桩接桩方案_第2页
2/7
混凝土钻孔灌注桩接桩方案_第3页
3/7

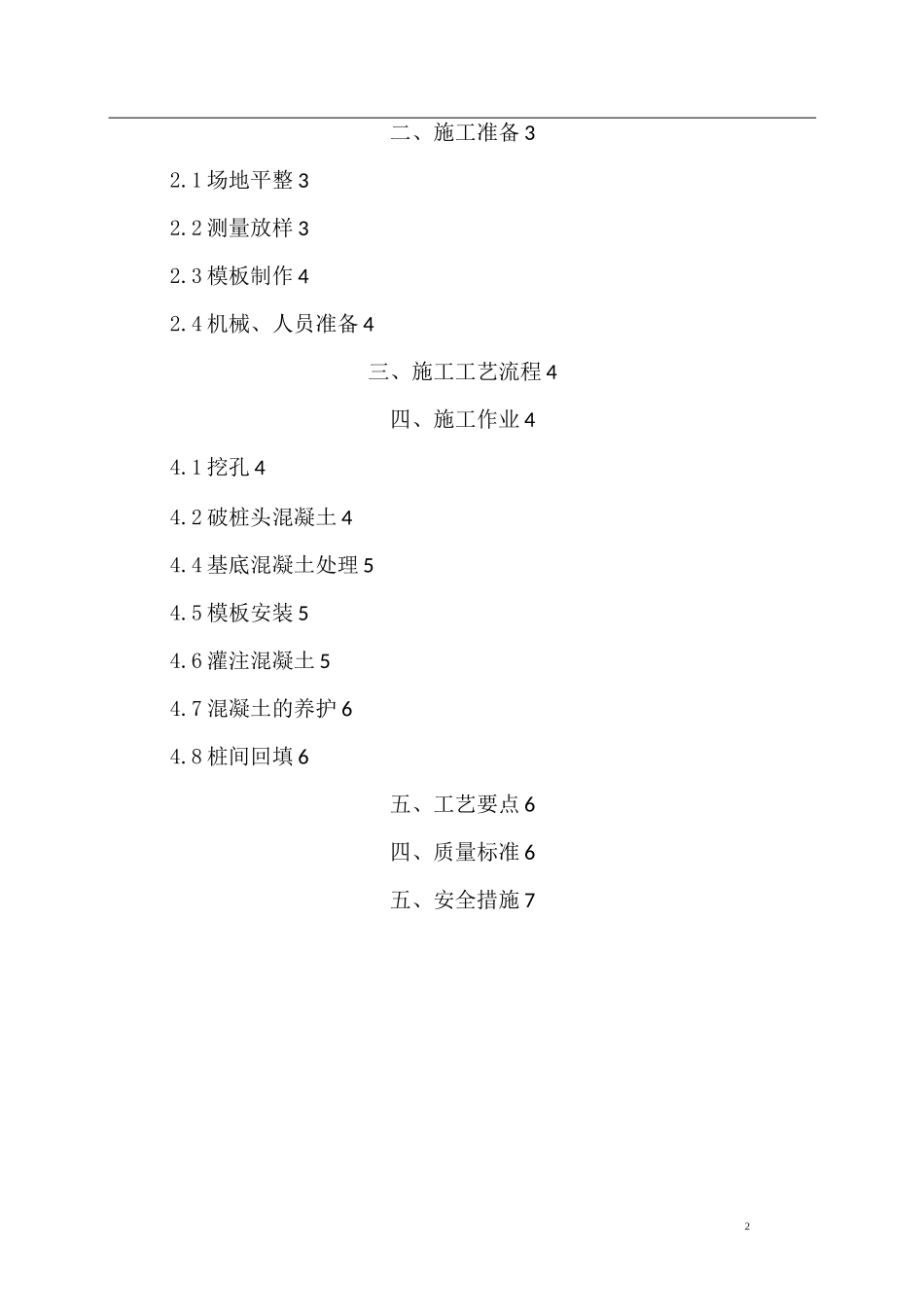

孔灌注桩接桩方案融泽建设工程有限公司2020 年 07 月 11 日、工程概况及编制依据 31.1 工程概况 31.2 编制依据 32二、施工准备 32.1 场地平整 32.2 测量放样 32.3 模板制作 42.4 机械、人员准备 4三、施工工艺流程 4四、施工作业 44.1 挖孔 44.2 破桩头混凝土 44.4 基底混凝土处理 54.5 模板安装 54.6 灌注混凝土 54.7 混凝土的养护 64.8 桩间回填 6五、工艺要点 6四、质量标准 6五、安全措施 73一、工程概况及编制依据1.1 工程概况广西扶绥恒大健康城项目桩基工程,本工程基础形式为桩基础,其主楼采用©800 的钻孔灌注桩。1.2 编制依据(1) 业主提供的桩基图纸及结构图纸(2) 施工组织设计为依据(3) 本工程主要参考和执行标准序号规范、标准名称标准编号1国家标准《建筑地基基础工程施工质量验收规范》GB50202-20022国家标准《工程测量规范》GB50026—20073国家标准《建筑工程施工质量验收统一标准》GB50300-20134国家标准《混凝土结构工程施工质量验收规范》GB50204-20155国家标准设计图集《钢筋混凝土灌注桩》10SG8136行业标准《建筑桩基技术规范》JGJ94—20087行业标准《钢筋焊接及验收规程》JGJ18-2003二、施工准备2.1 场地平整对施工现场钻孔桩弃土、泥浆集中清理,平整场地,做好测量放样及挖孔的准备工作。2.2 测量放样4依图纸设计放出桩位中点,以桩位中点拉十字线确定桩中心位置2.3 模板制作模板采用 2-3mm 钢板制作,成型直径大于桩径 50-100mm,高度视接桩长度而定。2.4 机械、人员准备高压水枪、空气压缩机、风镐、线锤、50 插入式震动器、电焊机、棉纱、圆头短柄铁锹。测量员 2 名,施工员 1 名,技术员 1 名,工人 4 名。三、施工工艺流程四、施工作业4.1 挖孔机械开挖至设计桩顶标高后改为人工挖孔,挖孔深度至接桩位置。4.2 破桩头混凝土人工开挖至接桩标高后,破除桩头混凝土,要求混凝土表面无夹5碴,无松散混凝土,外露钢筋表面混凝土清理干净。4.3 钢筋笼接长按照灌注桩钢筋笼设计配筋加工钢筋笼,钢筋笼长度根据接桩长度确定,钢筋笼接长采用焊接方式连接,焊接采用单面搭接焊,焊缝长度 10d。4.4 基底混凝土处理将钢筋表面附着混凝清净,清洗钢筋表面,清扫混凝土面小块混凝土及沙粒,以高压水枪冲洗干净,并用棉纱将表面积水、石粉清净。4.5 模板安装综合本工程特点、难点、清水混凝土模板选取整体全钢大模板,有利于加快施工进度,减少水平方向接缝。将制...
