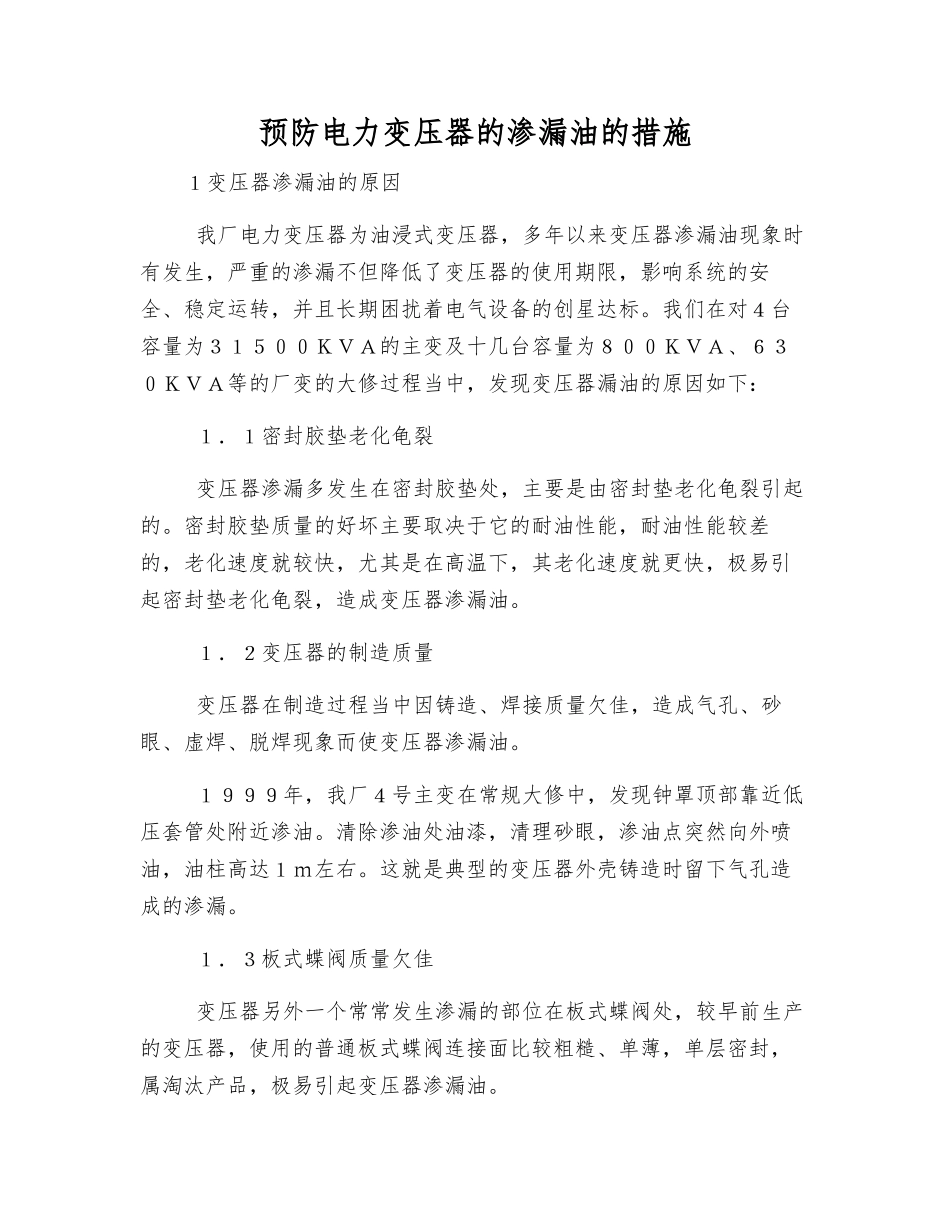

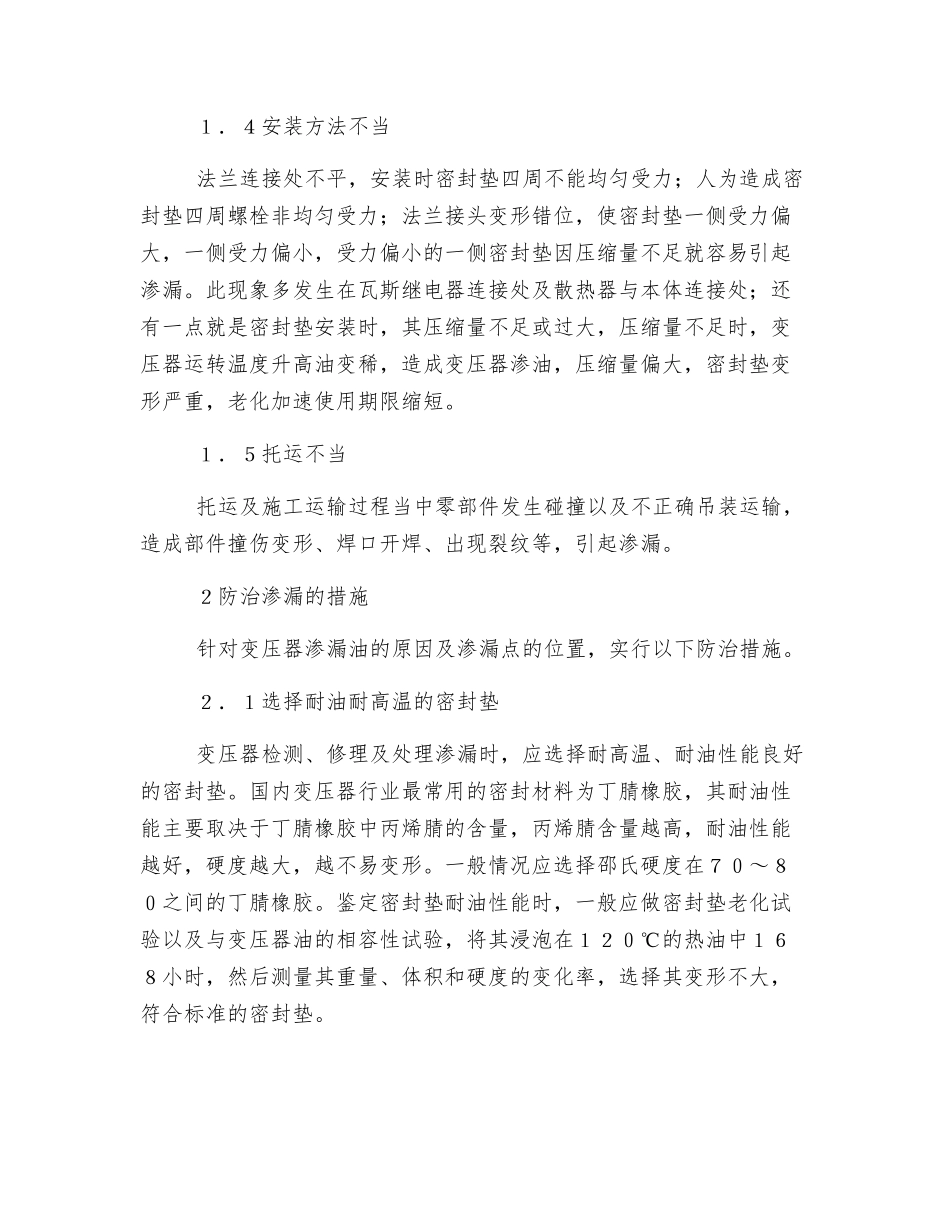

预防电力变压器的渗漏油的措施１变压器渗漏油的原因 我厂电力变压器为油浸式变压器，多年以来变压器渗漏油现象时有发生，严重的渗漏不但降低了变压器的使用期限，影响系统的安全、稳定运转，并且长期困扰着电气设备的创星达标。我们在对４台容量为３１５００ＫＶＡ的主变及十几台容量为８００ＫＶＡ、６３０ＫＶＡ等的厂变的大修过程当中，发现变压器漏油的原因如下： １．１密封胶垫老化龟裂 变压器渗漏多发生在密封胶垫处，主要是由密封垫老化龟裂引起的。密封胶垫质量的好坏主要取决于它的耐油性能，耐油性能较差的，老化速度就较快，尤其是在高温下，其老化速度就更快，极易引起密封垫老化龟裂，造成变压器渗漏油。 １．２变压器的制造质量 变压器在制造过程当中因铸造、焊接质量欠佳，造成气孔、砂眼、虚焊、脱焊现象而使变压器渗漏油。 １９９９年，我厂４号主变在常规大修中，发现钟罩顶部靠近低压套管处附近渗油。清除渗油处油漆，清理砂眼，渗油点突然向外喷油，油柱高达１ｍ左右。这就是典型的变压器外壳铸造时留下气孔造成的渗漏。 １．３板式蝶阀质量欠佳 变压器另外一个常常发生渗漏的部位在板式蝶阀处，较早前生产的变压器，使用的普通板式蝶阀连接面比较粗糙、单薄，单层密封，属淘汰产品，极易引起变压器渗漏油。 １．４安装方法不当 法兰连接处不平，安装时密封垫四周不能均匀受力；人为造成密封垫四周螺栓非均匀受力；法兰接头变形错位，使密封垫一侧受力偏大，一侧受力偏小，受力偏小的一侧密封垫因压缩量不足就容易引起渗漏。此现象多发生在瓦斯继电器连接处及散热器与本体连接处；还有一点就是密封垫安装时，其压缩量不足或过大，压缩量不足时，变压器运转温度升高油变稀，造成变压器渗油，压缩量偏大，密封垫变形严重，老化加速使用期限缩短。 １．５托运不当 托运及施工运输过程当中零部件发生碰撞以及不正确吊装运输，造成部件撞伤变形、焊口开焊、出现裂纹等，引起渗漏。 ２防治渗漏的措施 针对变压器渗漏油的原因及渗漏点的位置，实行以下防治措施。 ２．１选择耐油耐高温的密封垫 变压器检测、修理及处理渗漏时，应选择耐高温、耐油性能良好的密封垫。国内变压器行业最常用的密封材料为丁腈橡胶，其耐油性能主要取决于丁腈橡胶中丙烯腈的含量，丙烯腈含量越高，耐油性能越好，硬度越大，越不易变形。一般情况应选择邵氏硬度在７０～８０之间的丁腈橡胶。鉴定密封垫耐油性能时，一般应做密封垫老化试验...
