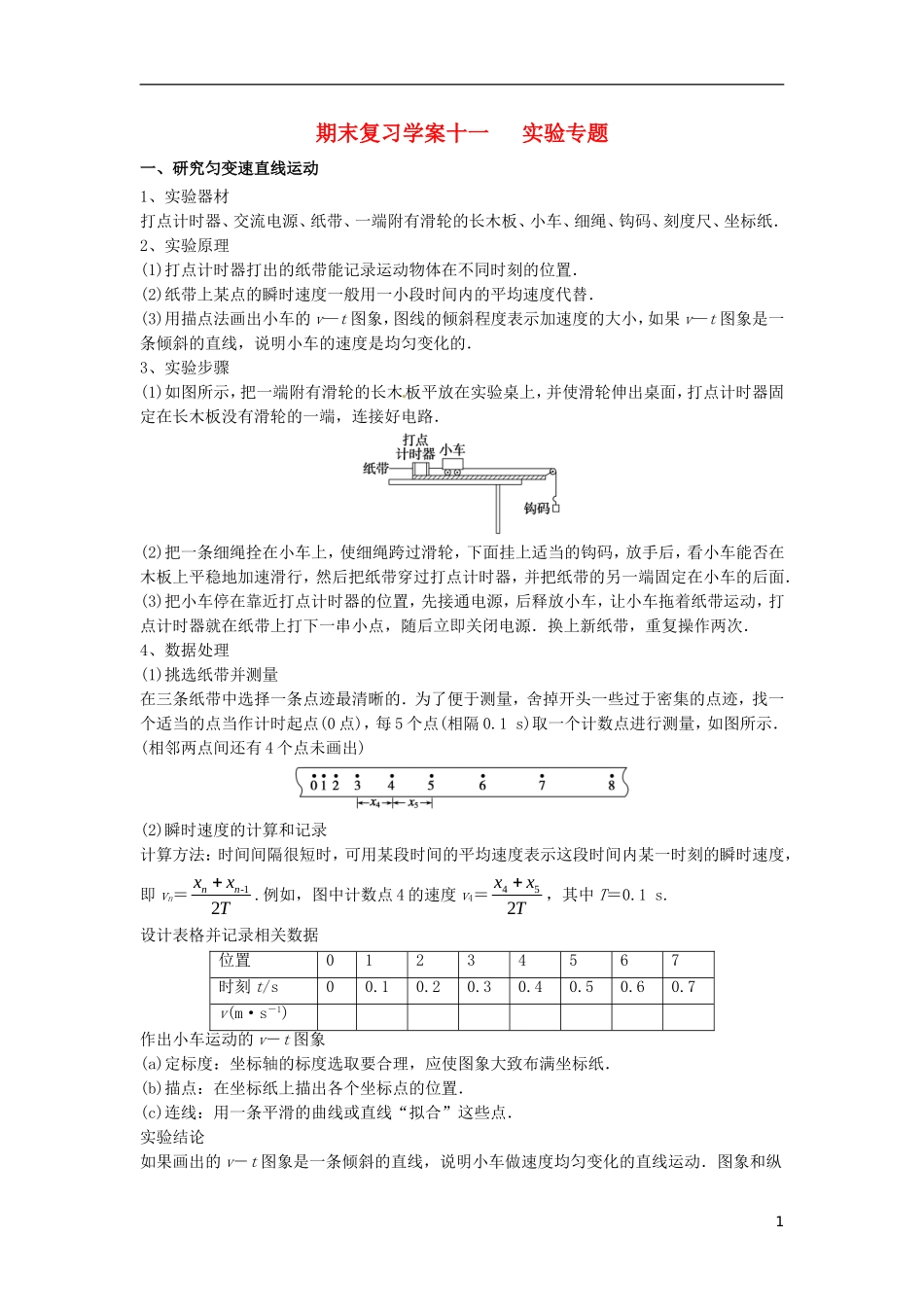

期末复习学案十一 实验专题一、研究匀变速直线运动1、实验器材打点计时器、交流电源、纸带、一端附有滑轮的长木板、小车、细绳、钩码、刻度尺、坐标纸．2、实验原理(1)打点计时器打出的纸带能记录运动物体在不同时刻的位置．(2)纸带上某点的瞬时速度一般用一小段时间内的平均速度代替．(3)用描点法画出小车的 v—t 图象，图线的倾斜程度表示加速度的大小，如果 v—t 图象是一条倾斜的直线，说明小车的速度是均匀变化的．3、实验步骤(1)如图所示，把一端附有滑轮的长木板平放在实验桌上，并使滑轮伸出桌面，打点计时器固定在长木板没有滑轮的一端，连接好电路．(2)把一条细绳拴在小车上，使细绳跨过滑轮，下面挂上适当的钩码，放手后，看小车能否在木板上平稳地加速滑行，然后把纸带穿过打点计时器，并把纸带的另一端固定在小车的后面．(3)把小车停在靠近打点计时器的位置，先接通电源，后释放小车，让小车拖着纸带运动，打点计时器就在纸带上打下一串小点，随后立即关闭电源．换上新纸带，重复操作两次．4、数据处理(1)挑选纸带并测量在三条纸带中选择一条点迹最清晰的．为了便于测量，舍掉开头一些过于密集的点迹，找一个适当的点当作计时起点(0 点)，每 5 个点(相隔 0.1 s)取一个计数点进行测量，如图所示．(相邻两点间还有 4 个点未画出)(2)瞬时速度的计算和记录计算方法：时间间隔很短时，可用某段时间的平均速度表示这段时间内某一时刻的瞬时速度，即 vn＝-12nnxxT.例如，图中计数点 4 的速度 v4＝452xxT，其中 T＝0.1 s.设计表格并记录相关数据位置01234567时刻 t/s00.10.20.30.40.50.60.7v(m·s－1)作出小车运动的 v－t 图象(a)定标度：坐标轴的标度选取要合理，应使图象大致布满坐标纸．(b)描点：在坐标纸上描出各个坐标点的位置．(c)连线：用一条平滑的曲线或直线“拟合”这些点．实验结论如果画出的 v－t 图象是一条倾斜的直线，说明小车做速度均匀变化的直线运动．图象和纵1轴的交点表示开始计时时小车的速度——初速度．5、注意事项(1)开始释放小车时，应使小车靠近打点计时器．(2)先接通电源，等打点稳定后，再释放小车．(3)打点完毕，立即断开电源．(4)选取一条点迹清晰的纸带，舍弃开头点迹密集部分，适当选取计数点(注意计数点与计时点的区别)，弄清楚所选的时间间隔 T 等于多少．一般在纸带上每隔 4 个点取一个计数点，即时间间隔为 T＝0.02×5 s＝0.1 s.(5)在坐标纸上画 v－t 图象时，注意...
