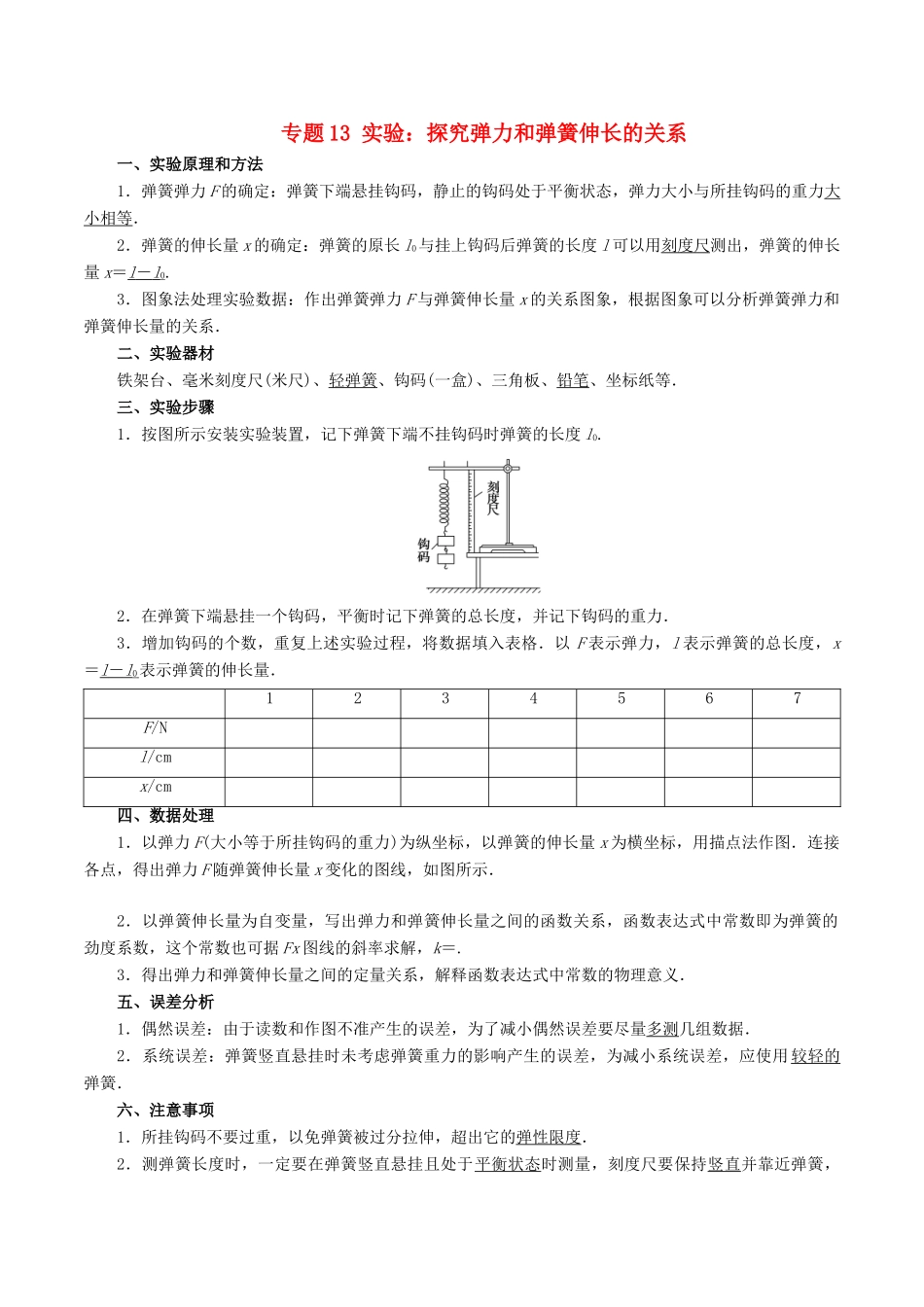

专题 13 实验：探究弹力和弹簧伸长的关系一、实验原理和方法1．弹簧弹力 F 的确定：弹簧下端悬挂钩码，静止的钩码处于平衡状态，弹力大小与所挂钩码的重力大小相等．2．弹簧的伸长量 x 的确定：弹簧的原长 l0与挂上钩码后弹簧的长度 l 可以用刻度尺测出，弹簧的伸长量 x＝l － l 0.3．图象法处理实验数据：作出弹簧弹力 F 与弹簧伸长量 x 的关系图象，根据图象可以分析弹簧弹力和弹簧伸长量的关系．二、实验器材铁架台、毫米刻度尺(米尺)、轻弹簧、钩码(一盒)、三角板、铅笔、坐标纸等．三、实验步骤1．按图所示安装实验装置，记下弹簧下端不挂钩码时弹簧的长度 l0.2．在弹簧下端悬挂一个钩码，平衡时记下弹簧的总长度，并记下钩码的重力．3．增加钩码的个数，重复上述实验过程，将数据填入表格．以 F 表示弹力，l 表示弹簧的总长度，x＝l － l 0 表示弹簧的伸长量．1234567F/Nl/cmx/cm四、数据处理1．以弹力 F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量 x 为横坐标，用描点法作图．连接各点，得出弹力 F 随弹簧伸长量 x 变化的图线，如图所示．2．以弹簧伸长量为自变量，写出弹力和弹簧伸长量之间的函数关系，函数表达式中常数即为弹簧的劲度系数，这个常数也可据 Fx 图线的斜率求解，k＝.3．得出弹力和弹簧伸长量之间的定量关系，解释函数表达式中常数的物理意义．五、误差分析1．偶然误差：由于读数和作图不准产生的误差，为了减小偶然误差要尽量多测几组数据．2．系统误差：弹簧竖直悬挂时未考虑弹簧重力的影响产生的误差，为减小系统误差，应使用 较轻的弹簧．六、注意事项1．所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度．2．测弹簧长度时，一定要在弹簧竖直悬挂且处于平衡状态时测量，刻度尺要保持竖直并靠近弹簧，以免增大误差．3．描点画线时，所描的点不一定都落在一条曲线上，但应注意一定要使各点均匀分布在曲线的两侧．4．记录数据时要注意弹力及弹簧伸长量的对应关系及单位．7．某同学探究弹力与弹簧伸长的关系．【典例 1】(1)将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧．弹簧轴线和刻度尺都应在________方向(选填“水平”或“竖直”)．(2)弹簧自然悬挂，待弹簧________时，长度记为 L0；弹簧下端挂上砝码盘时，长度记为 Lx；在砝码盘中每次增加 10 g 砝码，弹簧长度依次记为 L1至 L6，数据如下表：代表符号L0LxL1L2L3L4L5L6数值(cm)25.3527.3529.3531.3033.435...
