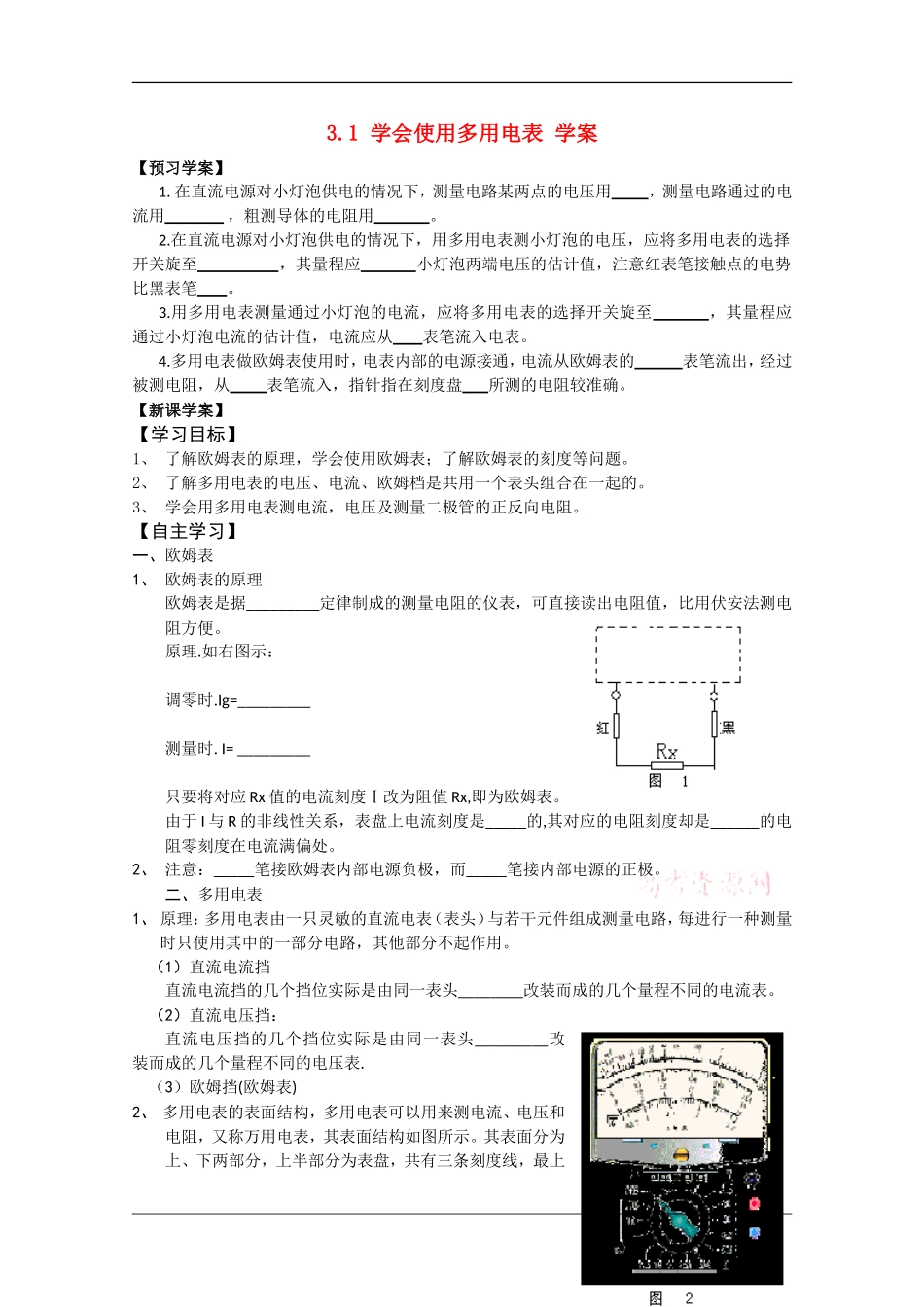

高中物理：3.1 学会使用多用电表 学案（沪科版选修3-1）

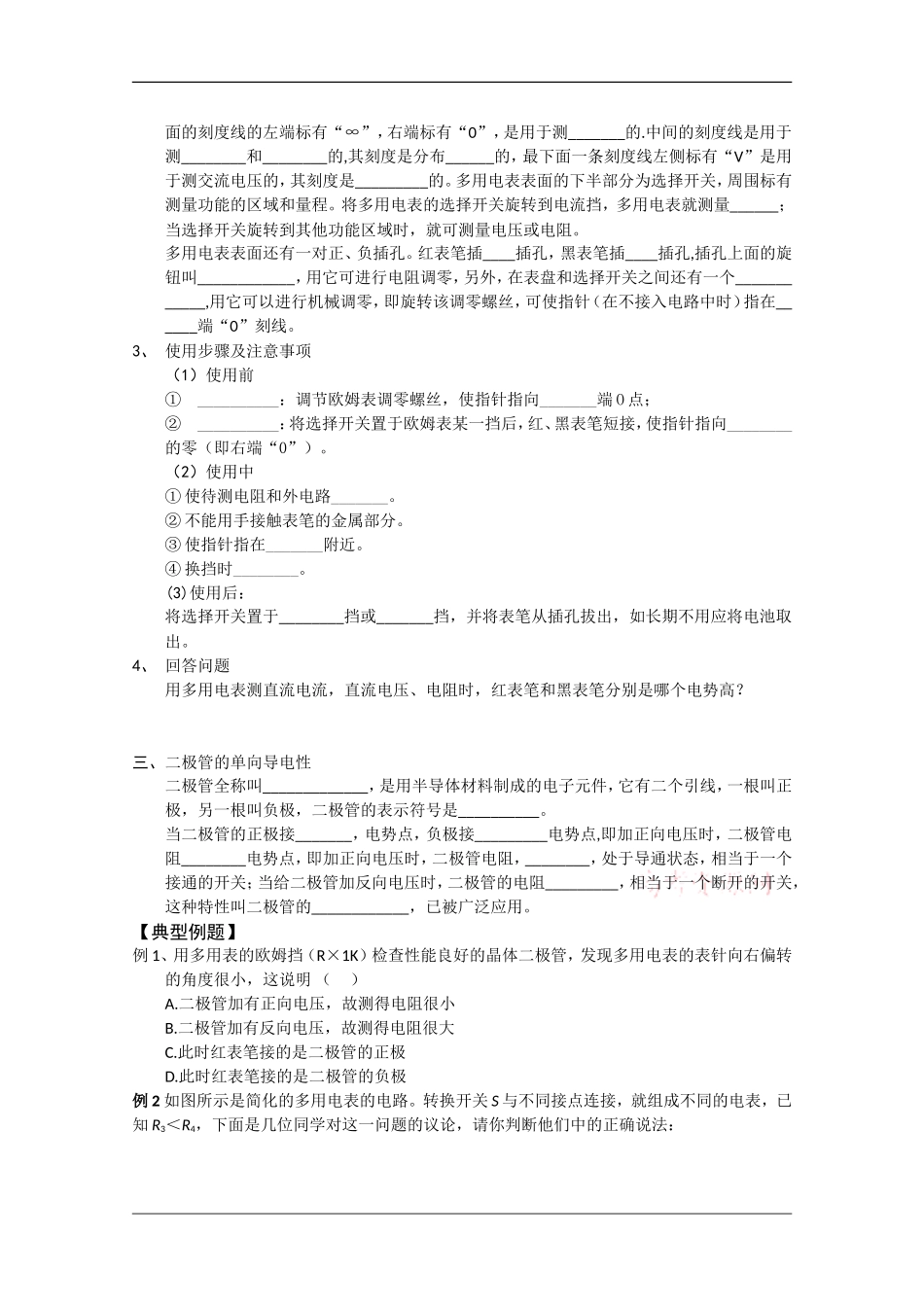

3.1 学会使用多用电表 学案【预习学案】1. 在直流电源对小灯泡供电的情况下，测量电路某两点的电压用 ，测量电路通过的电流用 ，粗测导体的电阻用 。2.在直流电源对小灯泡供电的情况下，用多用电表测小灯泡的电压，应将多用电表的选择开关旋至 ，其量程应 小灯泡两端电压的估计值，注意红表笔接触点的电势比黑表笔 。3.用多用电表测量通过小灯泡的电流，应将多用电表的选择开关旋至 ，其量程应 通过小灯泡电流的估计值，电流应从 表笔流入电表。4.多用电表做欧姆表使用时，电表内部的电源接通，电流从欧姆表的 表笔流出，经过被测电阻，从 表笔流入，指针指在刻度盘 所测的电阻较准确。【新课学案】【学习目标】1、 了解欧姆表的原理，学会使用欧姆表；了解欧姆表的刻度等问题。2、 了解多用电表的电压、电流、欧姆档是共用一个表头组合在一起的。3、 学会用多用电表测电流，电压及测量二极管的正反向电阻。【自主学习】一、欧姆表1、 欧姆表的原理欧姆表是据_________定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便。原理.如右图示：调零时.Ig=_________测量时. I= _________只要将对应 Rx 值的电流刻度Ⅰ改为阻值 Rx,即为欧姆表。由于 I 与 R 的非线性关系，表盘上电流刻度是_____的,其对应的电阻刻度却是______的电阻零刻度在电流满偏处。2、 注意：_____笔接欧姆表内部电源负极，而_____笔接内部电源的正极。二、多用电表1、 原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。（1）直流电流挡直流电流挡的几个挡位实际是由同一表头________改装而成的几个量程不同的电流表。（2）直流电压挡：直流电压挡的几个挡位实际是由同一表头_________改装而成的几个量程不同的电压表.（3）欧姆挡(欧姆表)2、 多用电表的表面结构，多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上 面的刻度线的左端标有“∞”，右端标有“0”，是用于测_______的.中间的刻度线是用于测________和________的,其刻度是分布______的，最下面一条刻度线左侧标有“V”是用于测交流电压的，其刻度是_________的。多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。将多用电表的选择开关旋转到电流挡，多用电表就测量______；当选择...
