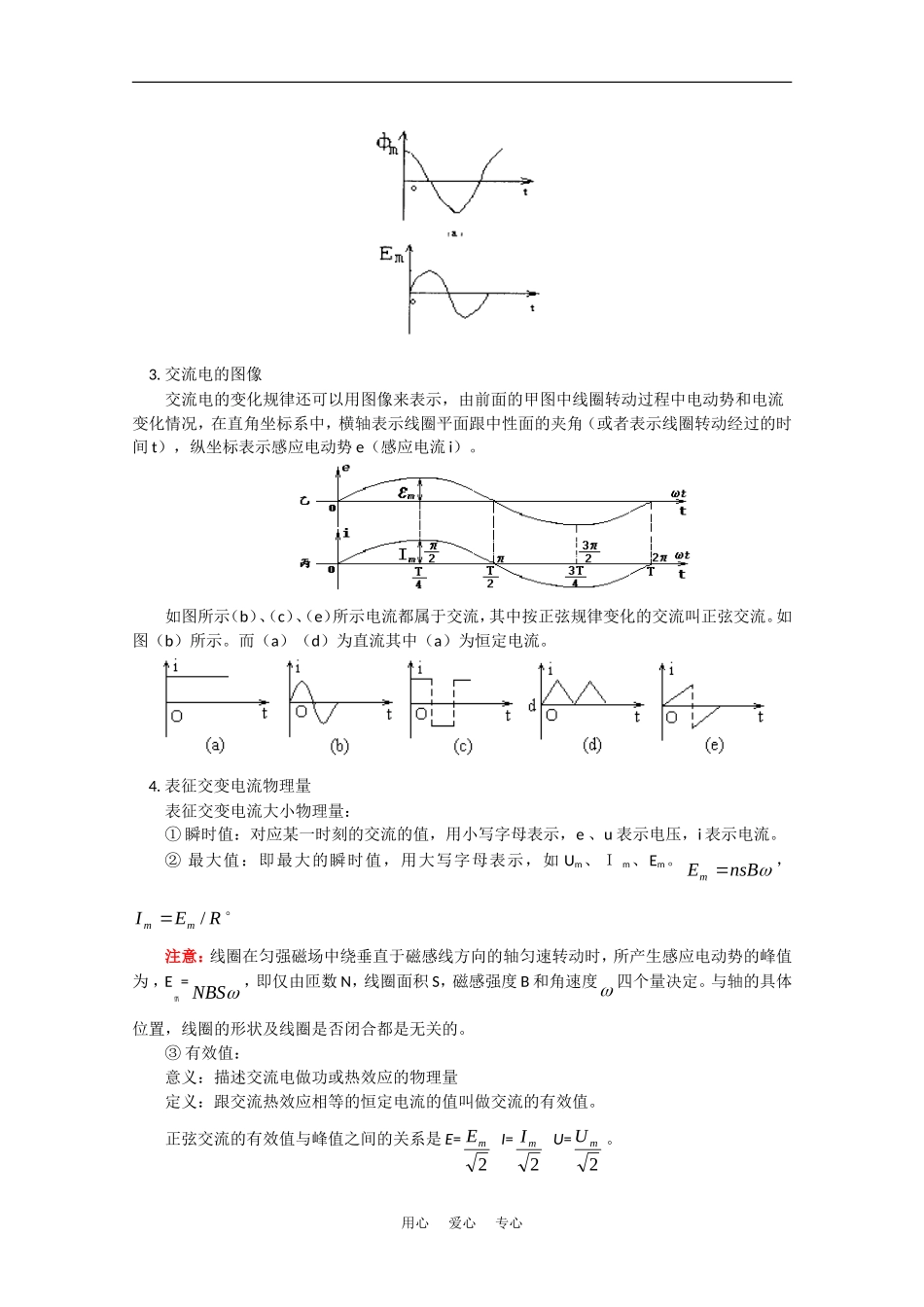

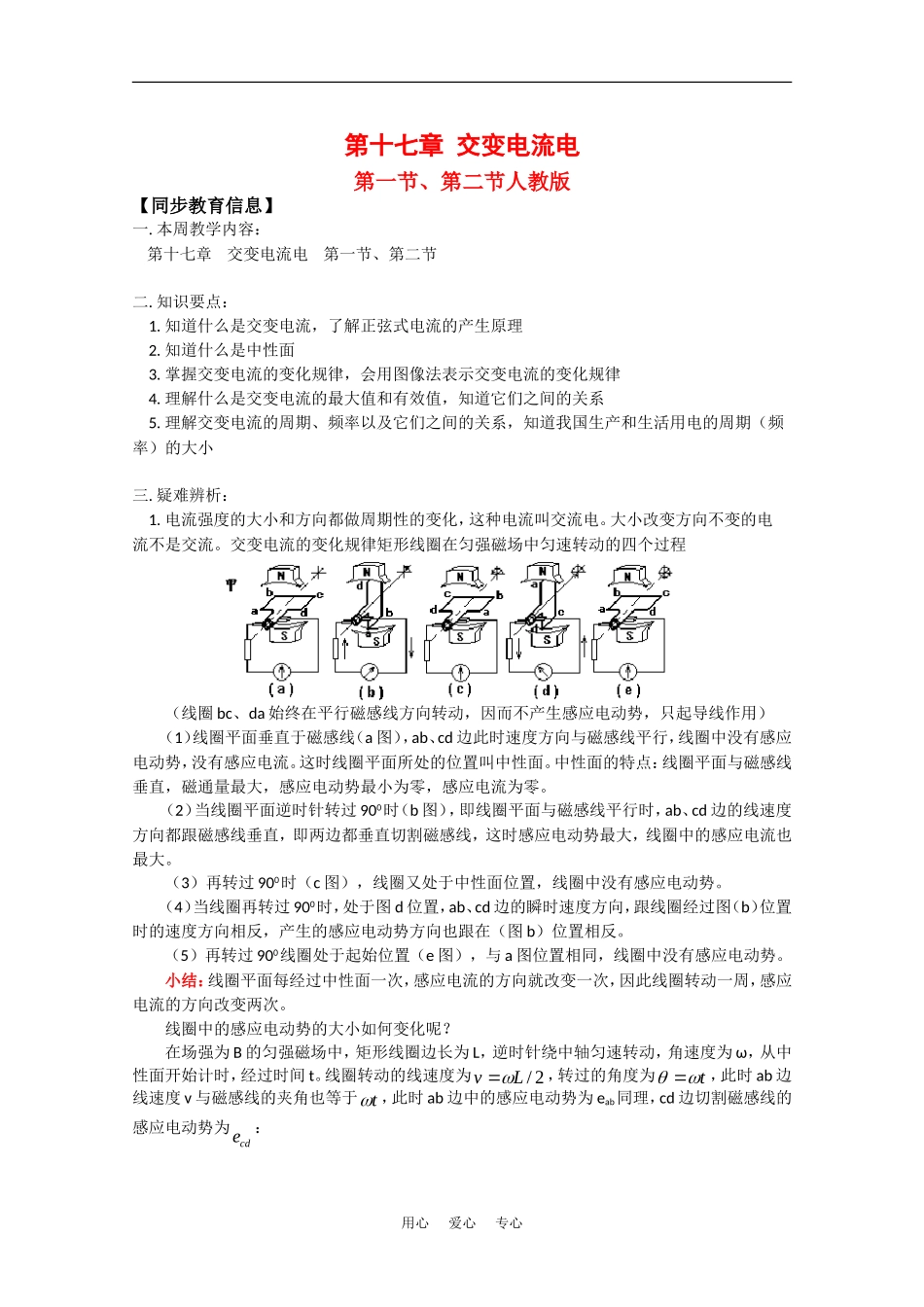

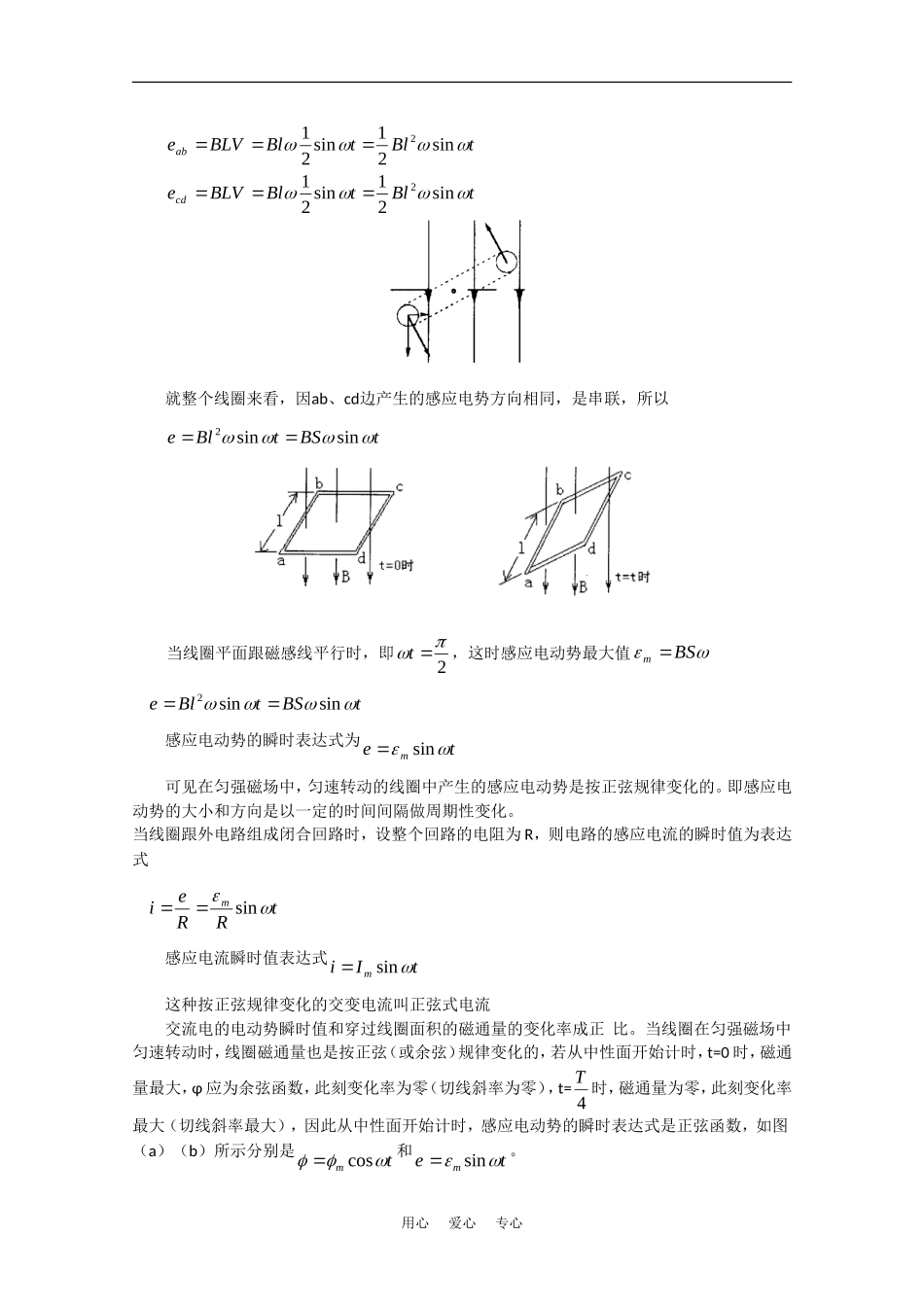

第十七章 交变电流电 第一节、第二节人教版【同步教育信息】一. 本周教学内容： 第十七章 交变电流电 第一节、第二节二. 知识要点：1. 知道什么是交变电流，了解正弦式电流的产生原理2. 知道什么是中性面3. 掌握交变电流的变化规律，会用图像法表示交变电流的变化规律4. 理解什么是交变电流的最大值和有效值，知道它们之间的关系 5. 理解交变电流的周期、频率以及它们之间的关系，知道我国生产和生活用电的周期（频率）的大小三. 疑难辨析：1. 电流强度的大小和方向都做周期性的变化，这种电流叫交流电。大小改变方向不变的电流不是交流。交变电流的变化规律矩形线圈在匀强磁场中匀速转动的四个过程（线圈 bc、da 始终在平行磁感线方向转动，因而不产生感应电动势，只起导线作用）（1）线圈平面垂直于磁感线（a 图），ab、cd 边此时速度方向与磁感线平行，线圈中没有感应电动势，没有感应电流。这时线圈平面所处的位置叫中性面。中性面的特点：线圈平面与磁感线垂直，磁通量最大，感应电动势最小为零，感应电流为零。（2）当线圈平面逆时针转过 900时（b 图），即线圈平面与磁感线平行时，ab、cd 边的线速度方向都跟磁感线垂直，即两边都垂直切割磁感线，这时感应电动势最大，线圈中的感应电流也最大。（3）再转过 900时（c 图），线圈又处于中性面位置，线圈中没有感应电动势。（4）当线圈再转过 900时，处于图 d 位置，ab、cd 边的瞬时速度方向，跟线圈经过图（b）位置时的速度方向相反，产生的感应电动势方向也跟在（图 b）位置相反。（5）再转过 900线圈处于起始位置（e 图），与 a 图位置相同，线圈中没有感应电动势。小结：线圈平面每经过中性面一次，感应电流的方向就改变一次，因此线圈转动一周，感应电流的方向改变两次。线圈中的感应电动势的大小如何变化呢？在场强为 B 的匀强磁场中，矩形线圈边长为 L，逆时针绕中轴匀速转动，角速度为 ω，从中性面开始计时，经过时间 t。线圈转动的线速度为2/Lv，转过的角度为t ，此时 ab 边线速度 v 与磁感线的夹角也等于 t ，此时 ab 边中的感应电动势为 eab同理，cd 边切割磁感线的感应电动势为cde：用心 爱心 专心tBltBlBLVeabsin21sin212tBltBlBLVecdsin21sin212就整个线圈来看，因ab、cd边产生的感应电势方向相同，是串联，所以tBStBlesinsin2当线圈平面跟磁感线平行时，即2 ...
