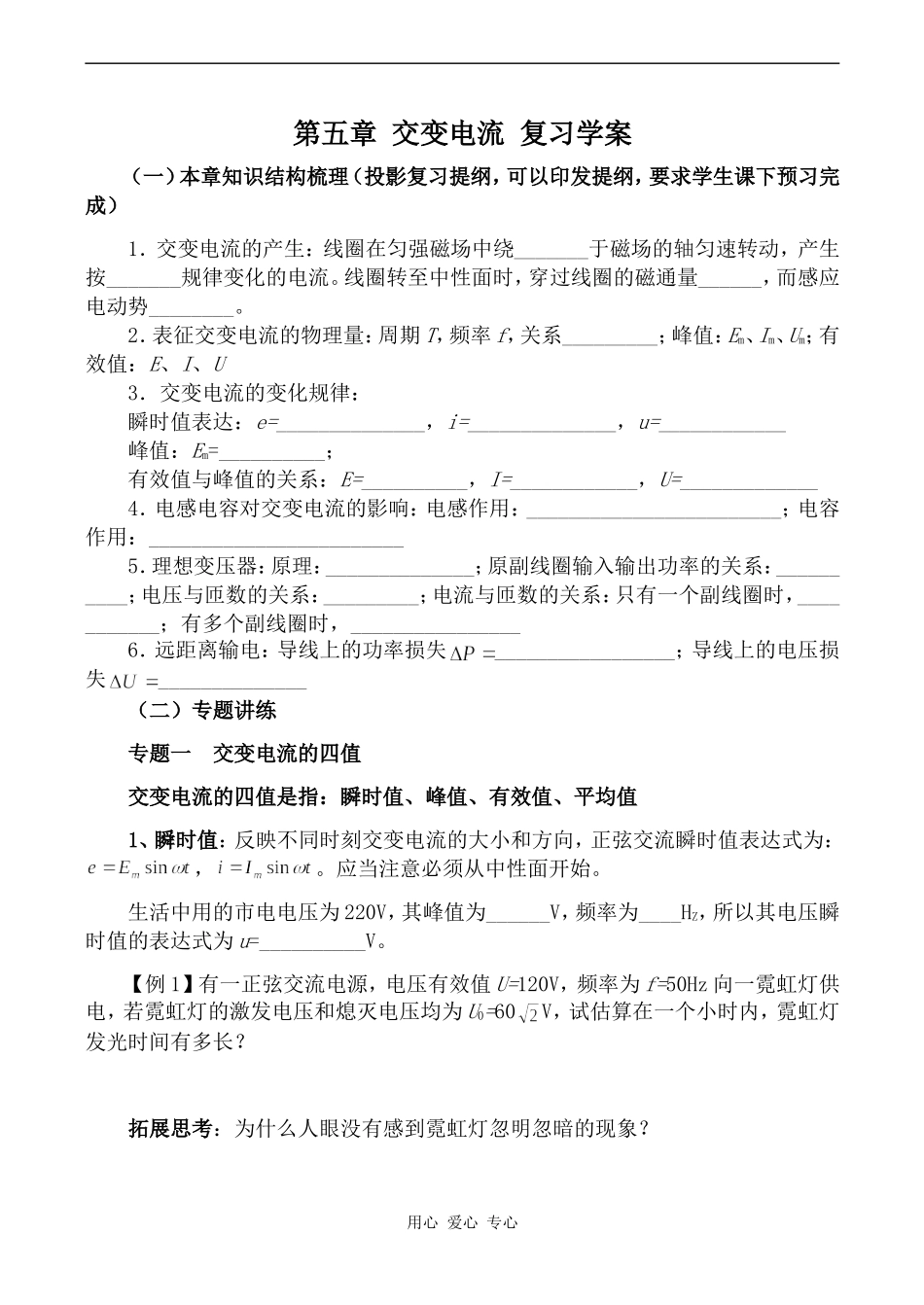

第五章 交变电流 复习学案（一）本章知识结构梳理（投影复习提纲，可以印发提纲，要求学生课下预习完成）1．交变电流的产生：线圈在匀强磁场中绕_______于磁场的轴匀速转动，产生按_______规律变化的电流。线圈转至中性面时，穿过线圈的磁通量______，而感应电动势________。2．表征交变电流的物理量：周期 T，频率 f，关系_________；峰值：Em、Im、Um；有效值：E、I、U3．交变电流的变化规律：瞬时值表达：e=______________，i=______________，u=____________峰值：Em=__________；有效值与峰值的关系：E=__________，I=____________，U=_____________4．电感电容对交变电流的影响：电感作用：________________________；电容作用：________________________5．理想变压器：原理：______________；原副线圈输入输出功率的关系：__________；电压与匝数的关系：_________；电流与匝数的关系：只有一个副线圈时，___________；有多个副线圈时，________________6．远距离输电：导线上的功率损失_________________；导线上的电压损失______________（二）专题讲练专题一 交变电流的四值交变电流的四值是指：瞬时值、峰值、有效值、平均值1、瞬时值：反映不同时刻交变电流的大小和方向，正弦交流瞬时值表达式为：，。应当注意必须从中性面开始。生活中用的市电电压为 220V，其峰值为______V，频率为____HZ，所以其电压瞬时值的表达式为 u=__________V。【例 1】有一正弦交流电源，电压有效值 U=120V，频率为 f=50Hz 向一霓虹灯供电，若霓虹灯的激发电压和熄灭电压均为 U0=60V，试估算在一个小时内，霓虹灯发光时间有多长？拓展思考：为什么人眼没有感到霓虹灯忽明忽暗的现象？用心 爱心 专心针对练习 1：交流发电机的线圈从平行磁场的位置开始匀速转动，与它并联的电压表的示数为 14.1V，那么当线圈转过 30°时交流电压的瞬时值为_________V。解：2．峰值：它是瞬时值的_____值，它反映的是交变电流大小的变化范围，当线圈平面跟磁感线平行时，交流电动势最大，______（转轴垂直于磁感线）。电容器接在交流电路中，则交变电压的峰值不能超过电容器的耐压值。【例 2】把一电容器 C 接在 220V 的交流电路中，为了保证电容不被击穿，电容器C 的耐压值是多少？解析：针对练习 2、 一只氖管的起辉电压为 50V ，把它接在 u = 50sin314tV 的交变电源上，在一个交变电压的周期内，氖管的发光时间为（ ）A ． 0.02s B ．...
