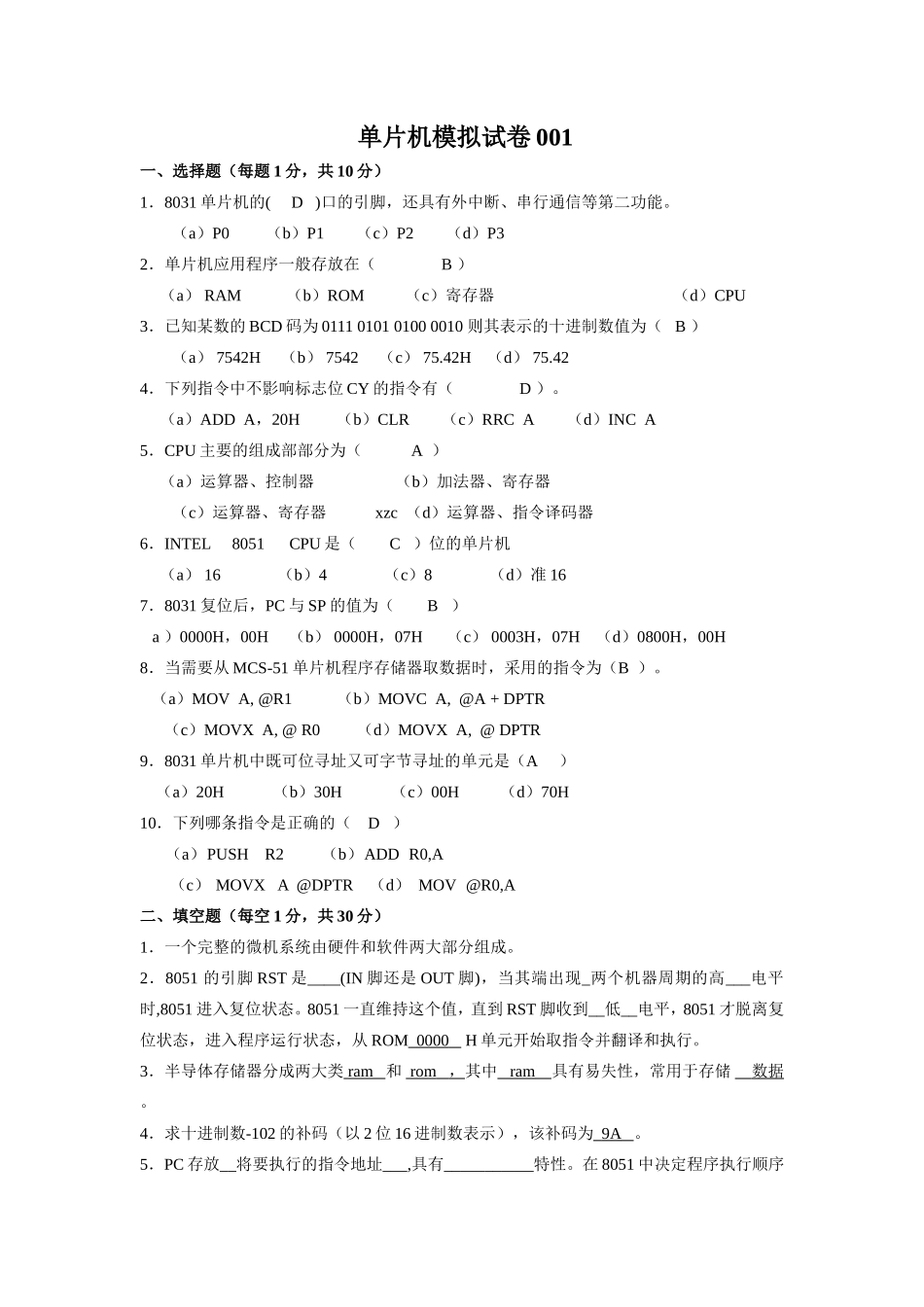

单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的(D)口的引脚，还具有外中断、串行通信等第二功能。（a）P0（b）P1（c）P2（d）P32．单片机应用程序一般存放在（B）（a）RAM（b）ROM（c）寄存器（d）CPU3．已知某数的BCD码为0111010101000010则其表示的十进制数值为（B）（a）7542H（b）7542（c）75.42H（d）75.424．下列指令中不影响标志位CY的指令有（D）。（a）ADDA，20H（b）CLR（c）RRCA（d）INCA5．CPU主要的组成部部分为（A）（a）运算器、控制器（b）加法器、寄存器（c）运算器、寄存器xzc（d）运算器、指令译码器6．INTEL8051CPU是（C）位的单片机（a）16（b）4（c）8（d）准167．8031复位后，PC与SP的值为（B）a）0000H，00H（b）0000H，07H（c）0003H，07H（d）0800H，00H8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（B）。（a）MOVA,@R1（b）MOVCA,@A+DPTR（c）MOVXA,@R0（d）MOVXA,@DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（A）（a）20H（b）30H（c）00H（d）70H10．下列哪条指令是正确的（D）（a）PUSHR2（b）ADDR0,A（c）MOVXA@DPTR（d）MOV@R0,A二、填空题（每空1分，共30分）1．一个完整的微机系统由硬件和软件两大部分组成。2．8051的引脚RST是____(IN脚还是OUT脚)，当其端出现_两个机器周期的高___电平时,8051进入复位状态。8051一直维持这个值，直到RST脚收到__低__电平，8051才脱离复位状态，进入程序运行状态，从ROM0000H单元开始取指令并翻译和执行。3．半导体存储器分成两大类ram和rom，其中ram具有易失性，常用于存储数据。4．求十进制数-102的补码（以2位16进制数表示），该补码为9A。5．PC存放__将要执行的指令地址___,具有___________特性。在8051中决定程序执行顺序的是PC还是DPTR？pc它是___16___位？不是（是，不是）SFG？6．123=01111011B=7BH。7．8051内部有4个并行口，P0口直接作输出口时，必须外接上拉电；并行口作输入口时，必须先，才能读入外设的状态。8．MCS-51的堆栈只可设置在，其最大容量为，存取数据的原则是后进先出。堆栈寄存器SP是8位寄存器，存放栈顶地址。9．中断处理的全过程分为以下3个段：、、。10．定时和计数都是对时钟脉冲进行计数，定时与计数的区别是。三、判断题（对者打√，错者打×，并改正，每题1分，共10分）1中断服务程序的最后一条指令是RET。R2存储器分成内存和外存两大部分，其中外存可以直接与CPU交换信息。W3P2口既可以作为I/O使用，又可以作地址/数据复用口使用。W4在中断响应阶段CPU一定要做如下2件工作：保护断点和给出中断服务程序入口地址。R5RCA为循环左移指令。W6MOVA，30H的源操作数为立即寻址方式。W7MOVA,@A+DPTR是一条查表指令。R8MULAB的执行结果是高8位在A中，低8位在B中。W9AJMP跳转空间最大可达到64KB。W10DPTR是由DPH和DPL两个8位特殊寄存器组成的。R四、简答题（每题5分，共15分）1．MCS51的中断系统有几个中断源？几个中断优先级？中断优先级是如何控制的？在出现同级中断申请时，CPU按什么顺序响应（按由高级到低级的顺序写出各个中断源）？各个中断源的入口地址是多少？2．已知单片机系统晶振频率为6MHz，若要求定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是多少？TMOD的值是多少？TH0=？TL0=？(写出步骤)3．MCS51系列单片机的内部资源有哪些？说出8031、8051和8751的区别。五、作图题（10分）用6264（8K*8）构成16K的数据存储系统。要求采用线选法产生片选信号，并计算6264的地址范围。六、设计题（1题13分；2题12分，共25分）1．某单片机控制系统有8个发光二极管。试画出89C51与外设的连接图并编程使它们由左向右轮流点亮。2．某控制系统有2个开关K1和K2，1个数码管，当K1按下时数码管加1，K2按下时数码管减1。试画出8051与外设的连接图并编程实现上述要求。单片机模拟试卷001答案一、选择题（每题1分，共10分）1．D2．B3．B4．D5．A6．C7．B8．B9．A10．D二、填空题（每空1分，共30分）1．一个完整的微机系统由硬件和软件两大部分组成。2．8051的引脚RST是IN脚(IN脚还是OUT脚)，当其端出现高电平时,8051进入复位状态。8051...
